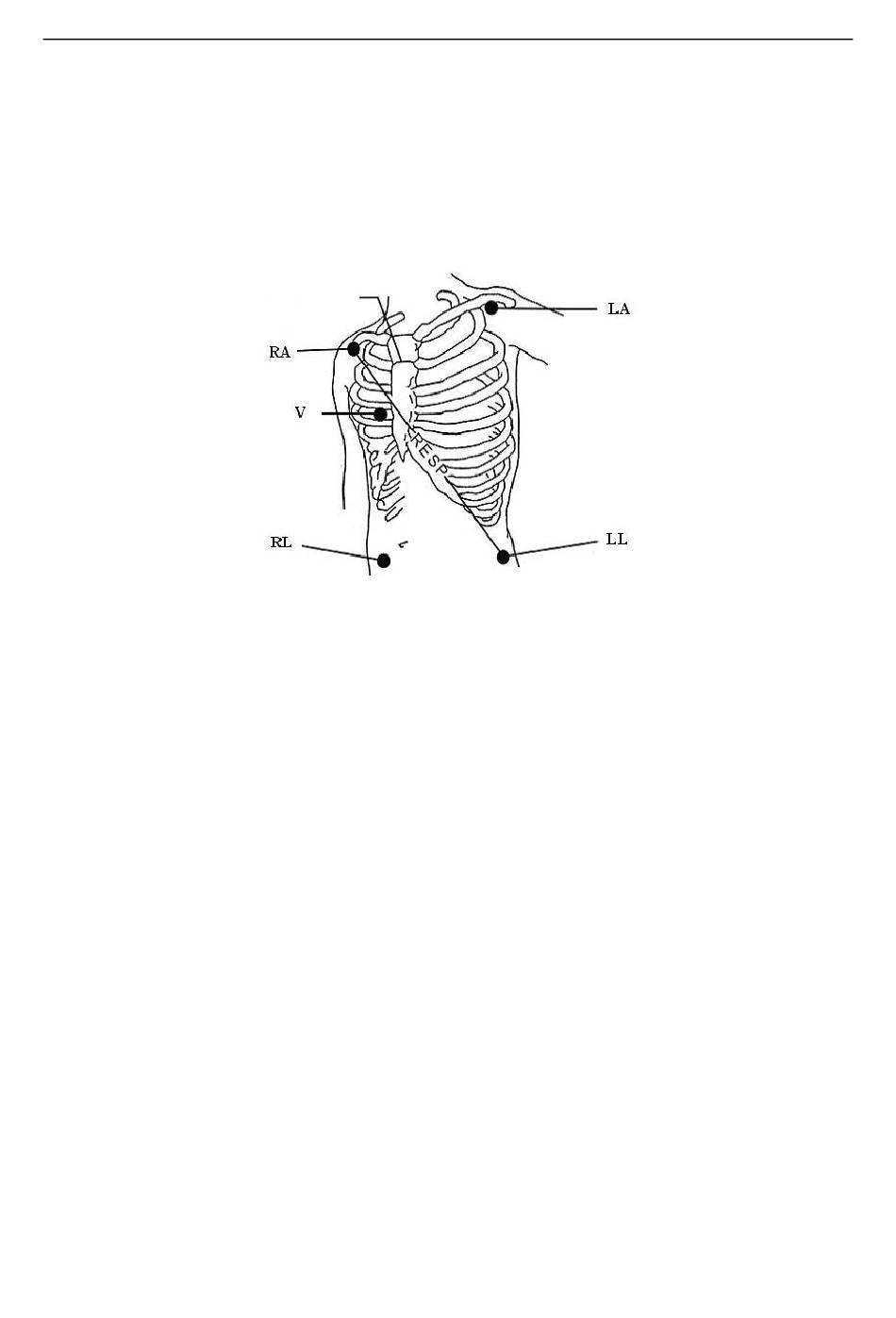

Positionnement de RA - juste sous la clavicule et près de l'épaule droite.
■
Positionnement de LA - juste sous la clavicule et près de l'épaule gauche.
■
Positionnement de RL : sur l'hypogastre droit.
■
Positionnement de LL - sur l'hypogastre gauche.
■
Positionnement de V : sur la poitrine, la position dépend de la sélection de l'électrode
souhaitée.
REMARQUE :
Pour garantir la sécurité du patient, toutes les électrodes doivent être fixées au
patient.
Pour une configuration avec 5 électrodes, fixez l'électrode V selon l'une des positions
indiquées ci-après :
■
V1
4e espace intercostal, sur le bord sternal droit.
■
V2
4e espace intercostal, sur le bord sternal gauche.
■
V3
A mi-distance des électrodesV2 et V4.
■
V4
5ème espace intercostal, sur la ligne claviculaire gauche.
■
V5
Sur la ligne axillaire antérieure gauche, sur la mê me ligne horizontale
que l'électrode V4.
■
V6
sur la ligne axillaire médiane gauche, sur la même ligne horizontale
que l'électrode V4.
■
V3R-V6R
celles de gauche.
■
VE
Sur le sternum.
■
V7
5ème espace intercostal, sur la ligne axillaire postérieure gauche du
dos.
■
V7R
5ème espace intercostal, sur la ligne axillaire postérieure droite du dos.
Lewis
Positionnement de 5 é lectrodes
Du côté droit de la poitrine, dans des positions correspondant à
