peuvent entraî ner l'inexactitude du tracé.
2 La norme CEI/EN60601-1-2 (protection contre le rayonnement de 3 v/m) spécifie
qu'une densité de champ é lectrique supérieure à 1 v/m peut entraî ner des
erreurs de mesure à diverses fréquences. En conséquence, il est suggéré de ne
pas utiliser d'équipement pouvant générer un rayonnement électrique à
proximité des appareils de surveillance ECG/RESP.
3 Si les signaux du stimulateur cardiaque sont en dehors de la plage indiquée, il
se peut que la fréquence cardiaque soit calculée de façon incorrecte.
4 Dans les réglages par défaut du moniteur, les tracés ECG sont les deux
premiers tracés en partant du haut de la zone des tracés.
5 Pour les mesures au niveau ou à proximité du cœur, nous recommandons de
connecter le moniteur au système d'équipotentialité.
6 Pour la protection de l'environnement, les électrodes utilisées doivent être
recyclées ou mises au rebut de façon appropriée.
10.3 Affichage ECG

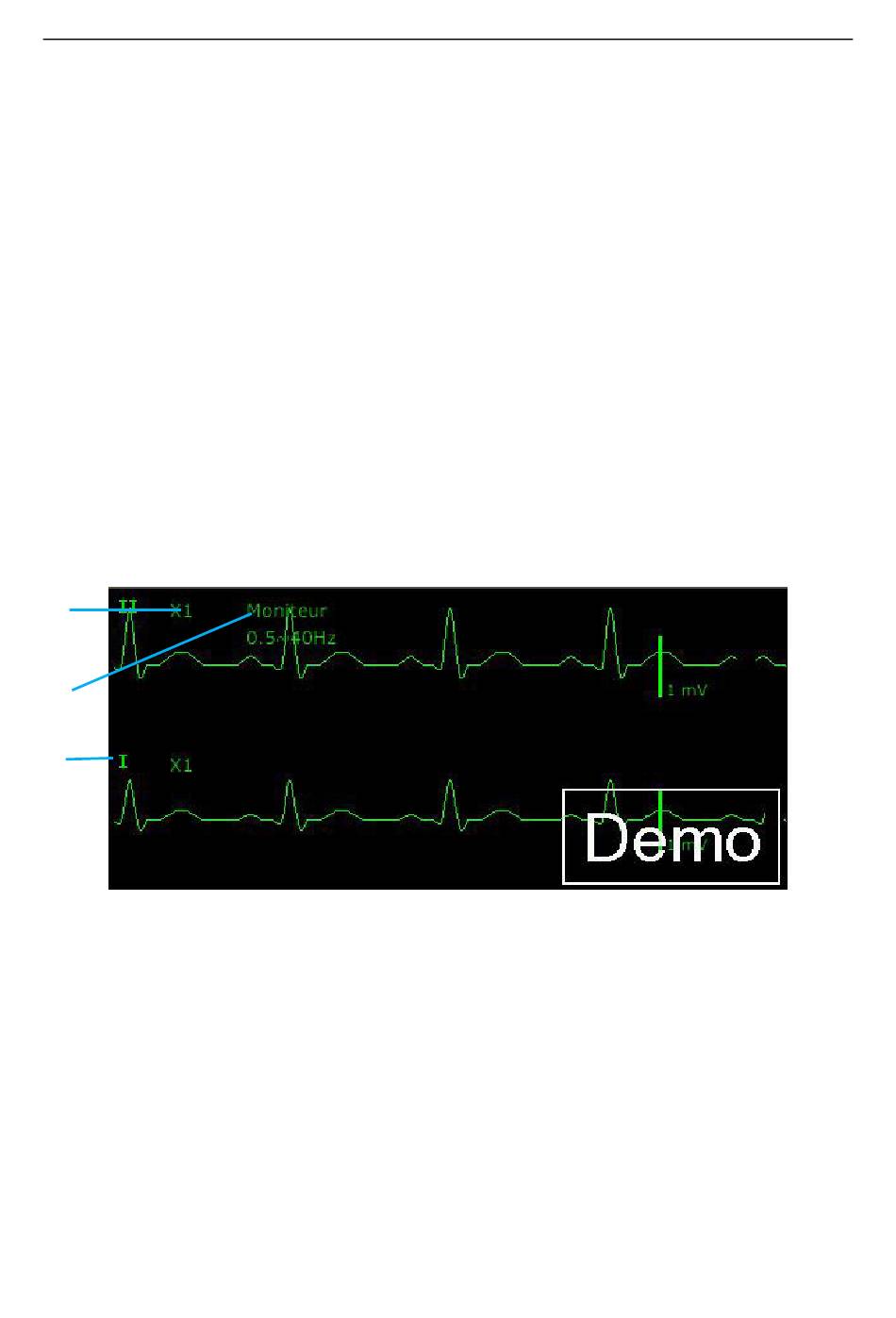

La figure ci-dessous est donné e à titre indicatif uniquement.
③
②
①
Le symbole ① indique le nom de la dérivation de la courbe affichée : il existe plusieurs
options comme I, II, III, aVR, aVF, aVL et V (pour 5 électrodes). Si vous souhaitez
modifier la dérivation, reportez-vous à la section Sélection de la dérivation de calcul.
Le symbole ② indique le paramètre Filtre. Six options sont possibles : Moniteur,
Chirurgie, Diagnostic, Amélioré, Diagnostic 1 et Personnalisé. Si vous souhaitez le
modifier, reportez-vous à la section Modification des réglages du filtre ECG.
Le symbole ③ indique le gain du tracé. Il existe plusieurs options comme X0.125, X0.25,
X0.5, X1, X2, X4 et AUTO. Si vous souhaitez le modifier, veuillez vous reporter à la
section Modification de la taille du tracé ECG.
10.3.1 Modification de la taille du tracé ECG
Si l'un des tracés ECG est trop petit ou irrégulier, vous pouvez changer sa taille à l'écran.
