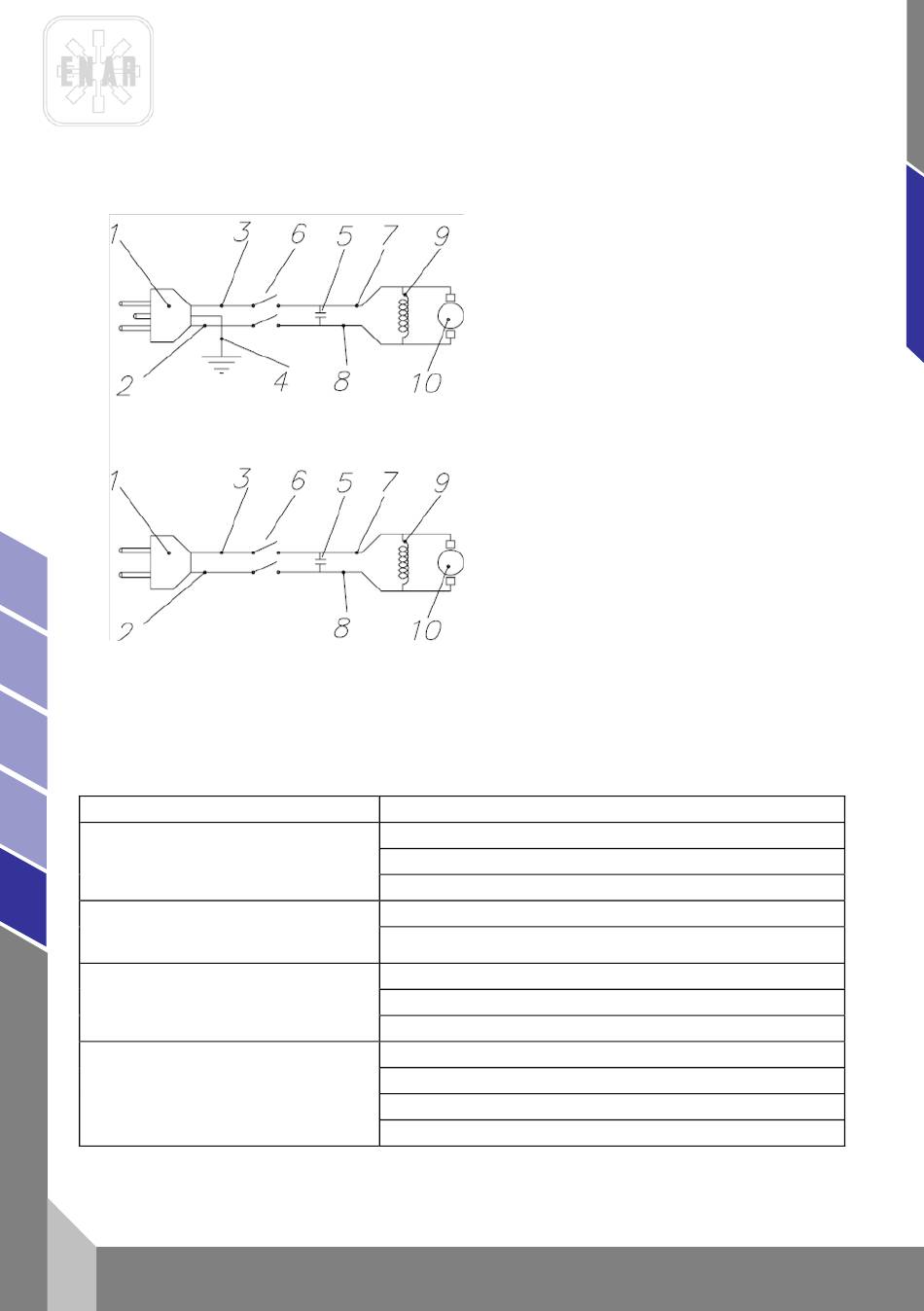

10 ESQUEMA ELÉCTRICO DO MOTOR AVMU
NOTA: TODOS OS CABOS DEVEM ESTAR FIRMEMENTE COLOCADOS NAS CONDUTAS DA
CARCAÇA DE PLÁSTICO ANTES DE FECHAR AS DUAS METADES.
11
LOCALIZAÇÃO DE DEFEITOS
PROBLEMA
O motor não funciona
pt
O motor funciona de forma normal mas
o
aquece demais
O motor funciona lentamente e aquece
além do normal
O motor faz barulho excessivo
AVMU-AX25, AX-32, AX38, AX48, AX58
12
TAX1m, TAX1-5m, TAX2m, TAX3m, TAX4m, TAX5m, TAX6m
1. TOMADA
2. CABO A INTERRUPTOR SECÇÃO 1,5 mm2
3. CABO A INTERRUPTOR SECÇÃO 11,5 mm2
4. CABO TERRA (verde-amarelo / verde -UL-)
5.PONTO DE TERRA
6. INTERRUPTOR
7.CABO DE INTERRUPTOR A MOTOR SECÇÃO
2,5 MM2
8.CABO DE INTERRUPTOR A MOTOR SECÇÃO
2,5 MM2
9. ESTATOR MOTOR
10.CONEXÃO DAS ESCOVAS
CAUSA / SOLUÇÃO
1- Verifique se há energia eléctrica
2- Escovas desgastadas
3- Interruptor defeituoso
1- Limpe as aberturas de entrada e saída de ar da carcaça
2- Verifique se os parafusos que fecham a carcaça de plástico
estão suficientemente apertados
1- Verifique a tensão da força eléctrica
2- Agulha vibrante ou transmissão defeituosa
3- Verifique as especificações de do cabo prolongamento
1- Escovas desgastadas
2- Rolamentos defeituosos
3- O induzido pode estar roçando o estator
4- Carcaça partida ou parafusos com folga
MOTOR AVMU - TRANSMISSÕES E AGULHAS
