5.3 CONEXION DE LA TRANSMISION AL MOTOR

El motor esta diseñado para acoplar de forma rápida y segura la transmisión, haciéndolo así más
manejable y ponerlo en uso fácilmente.
MODO DE CONEXIÓN:
1- Conectar el eje de la transmisión con el alojamiento cuadrado del motor.
2- Roscar la transmisión en el vástago roscado del motor hasta apretarla con la mano
(rosca a izquierdas).
POSIBILIDADES DE CONEXIÓN:
- Longitud de transmisión:
VIB-BAR: 0,5m. (TBP 0,5M)
- Diámetro del vibrador:
Aguja ABP diámetro 38mm.

5.4 INSPECCION

1. Antes de iniciar los trabajos se deberá comprobar el correcto funcionamiento de todos los
dispositivos de manejo y seguridad.
2. Inspeccionar regularmente el estado de la transmisión. Cuando se rompa la vaina repárela
o reemplácela para evitar daños mayores en la sirga o en la aguja vibrante.
3. Cuando se detecten piezas desgastadas reemplácelas para evitar daños mayores.
4. Cuando se comprueben defectos que hagan peligrar la manipulación segura, se debe
suspender el trabajo y realizar el mantenimiento correspondiente.

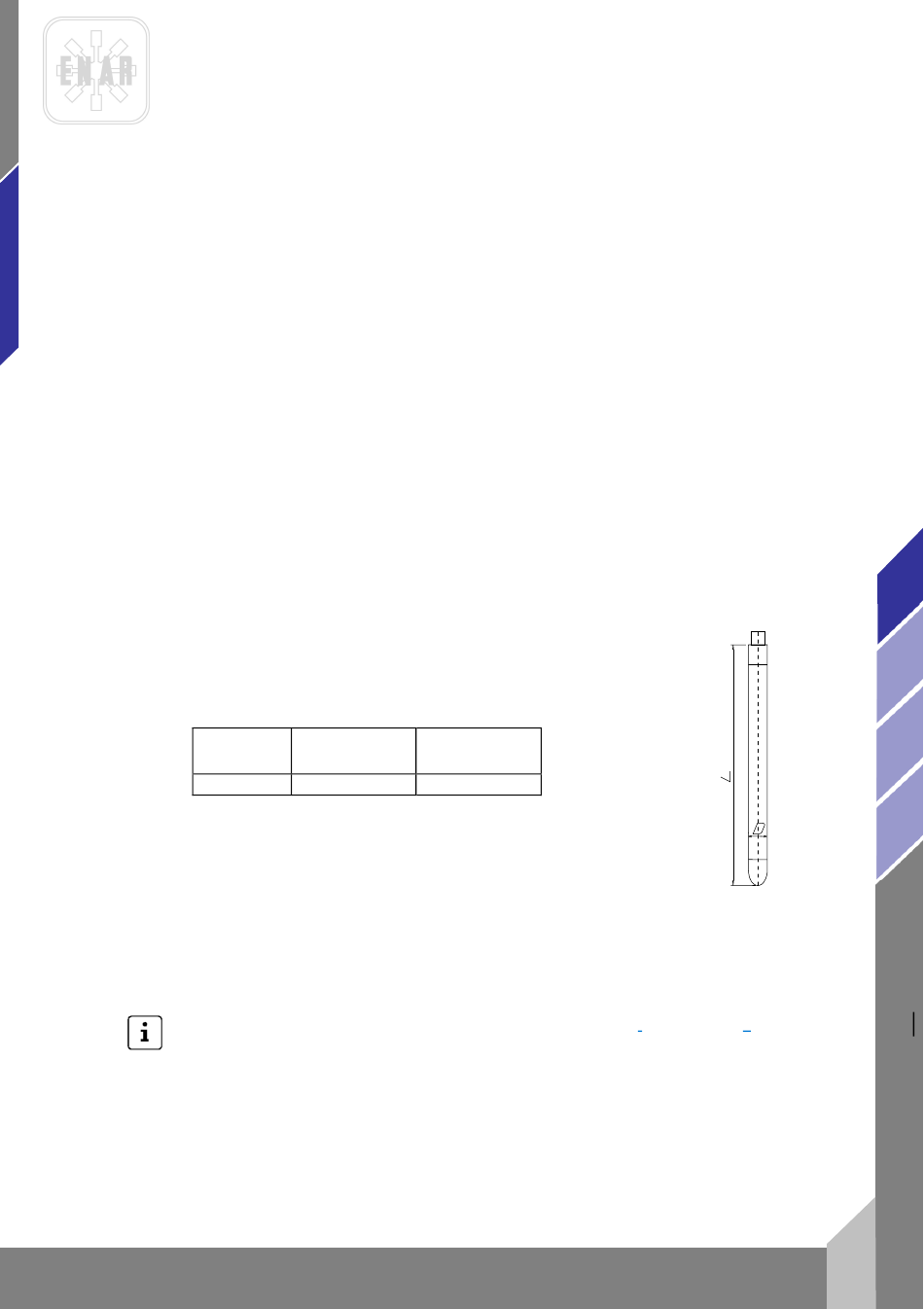

6 MEDIDAS DE DESGASTE PARA DIÁMETROS Y
LONGITUDES EN LAS AGUJAS VIBRANTES
MODELO
ABP 38
A. Las medidas mínimas están impresas en negrita.
B. Las medidas entre paréntesis son las medidas originales.
C. El tubo deberá reponerse en cuanto alcance el diámetro mínimo.
D. La punta deberá reponerse en cuanto alcance la longitud mínima.

7 MANTENIMIENTO PERIODICO DE AGUJAS Y TRANSMISIONES

7.1 MANTENIMIENTO PERIODICO DE AGUJAS Y TRANSMISIONES
1. Para hacer trabajos de mantenimiento de la transmisión y
2. En todas las operaciones de mantenimiento utilizar recambios originales.
3. Lubricar el eje flexible cada 100 horas de funcionamiento.
4. Un modo de engrasar es colocar algo de grasa en la palma de la mano y hacer pasar toda la
longitud de la sirga a través de la mano cerrada, dejando así una capa de grasa en toda la
longitud de la sirga. La cantidad recomendada es 20 g/m. Después de realizar el re-engrase
y/o en el caso de nuevas transmisiones, conectar la transmisión al motor y mantenerla
DIAMETRO
LONGITUD
(mm)
(mm)
36 (38) 351 (356)
VIB-BAR E-BATT - TRANSMISIONES Y AGUJAS
aguja, desconectarlas
ABP38
TBP0.5m / VIB-BAR
es
del motor.
