6.7 CONNEXION DE LA TRANSMISSION A L' AIGUILLE

Les transmissions TAX sont conçues pour être montées sur les aiguilles : AX40, AX48 et AX58. Elles
permettent une interchangeabilité totale et rapide entre les modèles 40, 48 et 58 mm, sans outillage
spécial. Les modèles AX25 et AX32 se montent eux sur une transmission spéciale (TAXE).
Procédé de connexion :
1- Connecter le logement de la transmission dans l'axe hexagonal qui sort de l'aiguille.
2- Mettre un peu de loctite 243 (bleu) sur le pas de vis.
3- Visser avec une clé l'aiguille vers la gauche sur la partie filetée du logement de la
transmission.

6.8 INSPECTION

1.Avant de commencer à travailler, il faudra vérifier le bon fonctionnement de tous les dispositifs de
sécurité de l'appareil.
2.Inspecter régulièrement le bon état des câbles d´alimentation.
3.Inspecter régulièrement l'état de la transmission. Si la gaine de transmission est endommagée,
procédez au remplacement ou à la réparation le plus tôt possible avant d'endommager l'âme et/ou
l'aiguille.
4.Dès que des pièces usées sont détectées, procéder à leur remplacement.
5.Lorsqu'un défaut est détecté, il faudra suspendre l'utilisation de la machine et procéder
immédiatement à l'entretien ou la réparation nécéssaire.

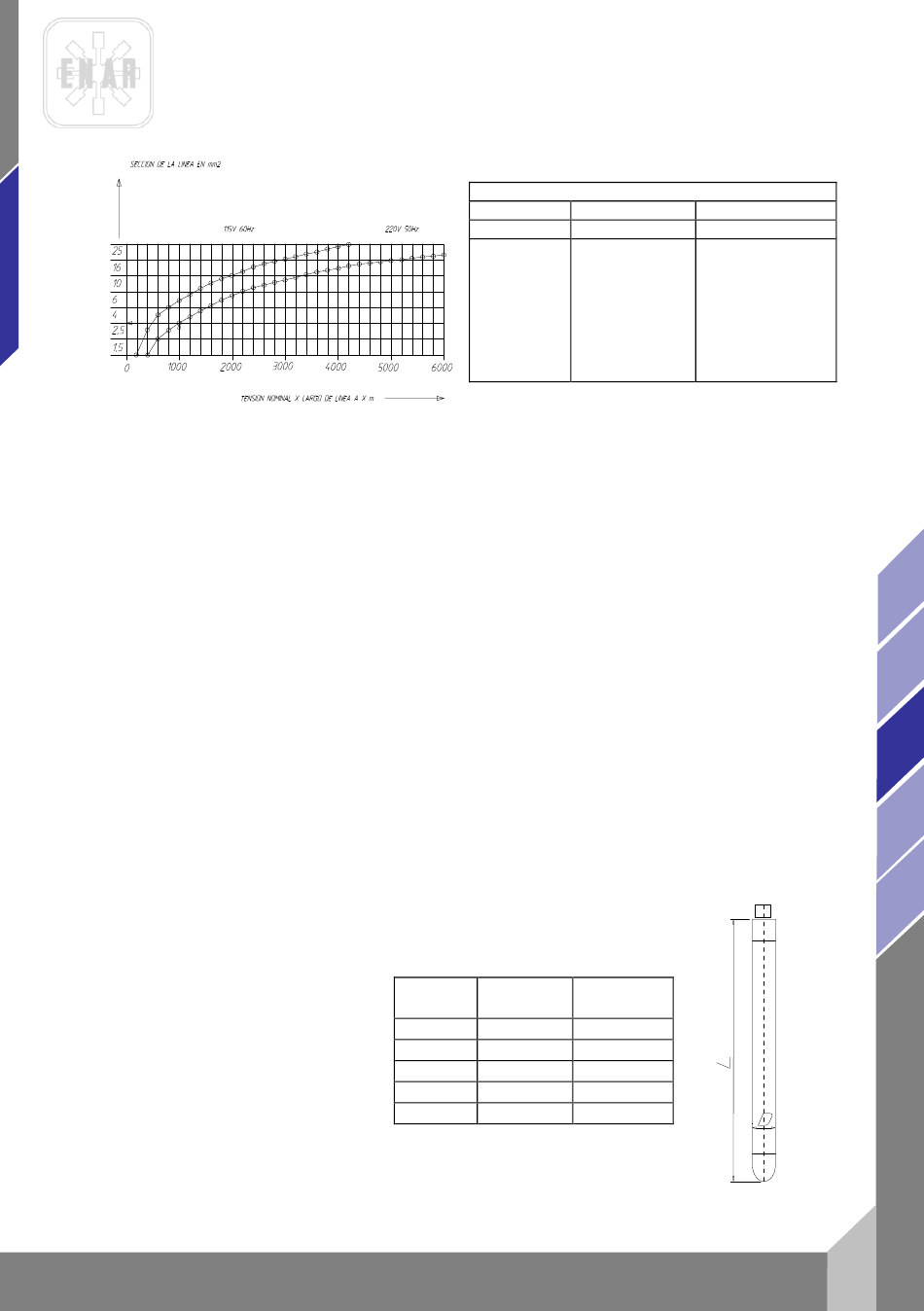

7 COTES
LONGUEURS DES AIGUILLES VIBRANTES.
A. Les
imprimées en gras.
B. Les cotes entre parenthèses
sont celles de la pièce neuve.
C. Remplacer le tube dès qu'il
atteint le diamètre minimum.
D. Remplacer la tête dès qu'elle
atteint la longueur minimum.
MOTEUR AVMU - TRANSMISSIONS ET AIGUILLES
TAX1m, TAX1-5m, TAX2m, TAX3m, TAX4m, TAX5m, TAX6m
D'USURE POUR
cotes d'usure sont
AVMU - AX25, AX32, AX40, AX48, AX58
Aires de sections minimales selon normes VDE
Ligne
mm²
1
1,5
2,5
4
6
10
16
25
LES DIAMETRES
DIAMÈTRE
MODÈLE
(mm)
AX 25 23,5 (25)
AX 32 30,5 (32)
AX 40 38,5 (40)
AX 48 45,5 (48)
AX 58 55,5 (58)
Charge max Fusible max
A
15
10 / 3 – 16 / 1
18
26
34
44
61
82
108
ET
LONGUEUR
(mm)
280 (285)
361 (366)
330 (335)
330 (335)
339 (344)
A
10
20
25
35
50
63
80
fr
