Fenêtres et écrans

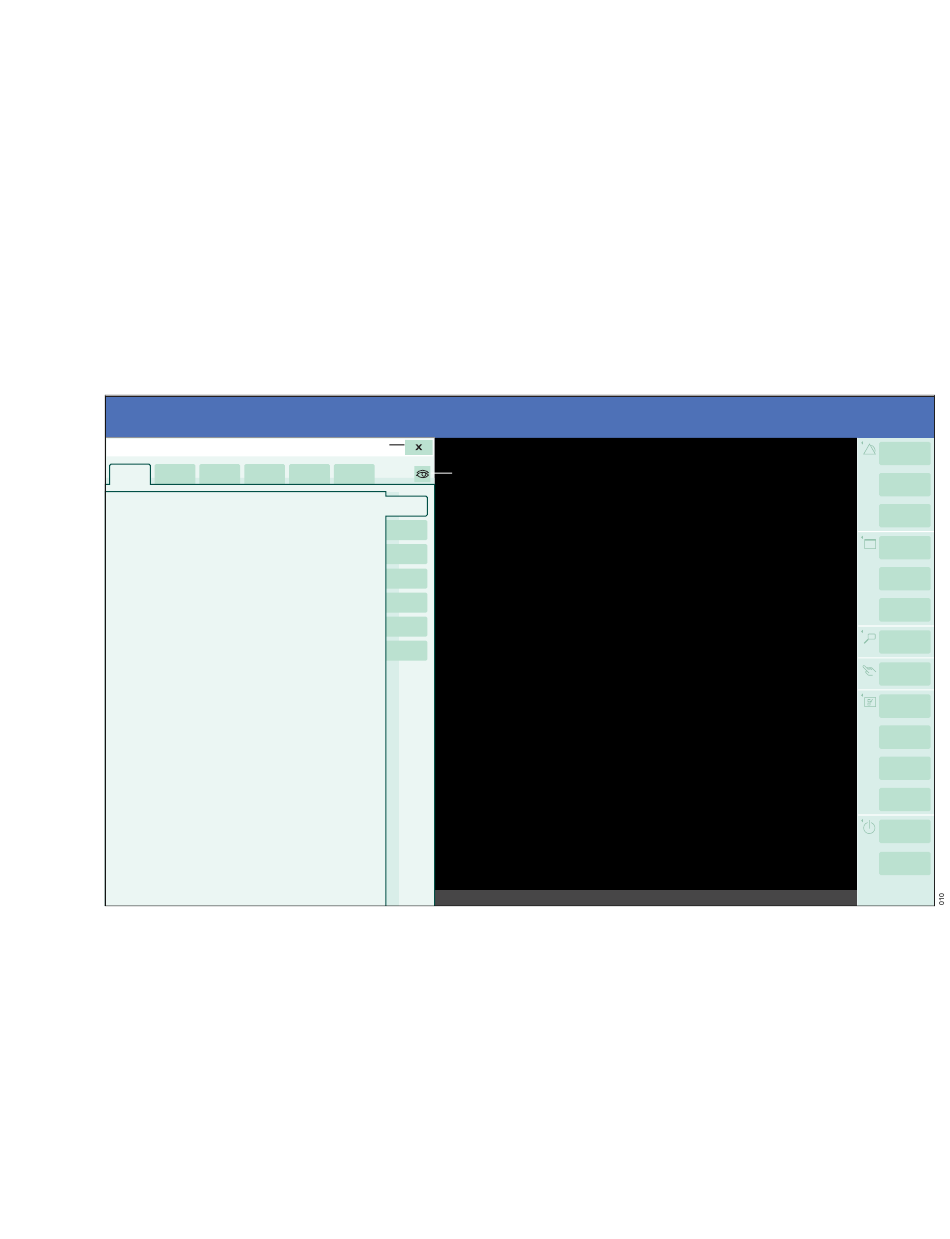

Le schéma suivant montre l'affichage de la zone de
monitorage quand l'utilisateur accède à une
fenêtre. Le côté gauche est réservé à la fenêtre
tandis que le côté droit affiche la zone de
monitorage (F) avec des données en temps réel.
Une fenêtre contient des onglets horizontaux (B)
qui donnent accès a des écrans. Quelques écrans
contiennent également des onglets verticaux (E)
qui permettent l'accès à des écrans secondaires.
A
B B B
B
G
A Titre de la fenêtre
B Onglets horizontaux – l'onglet sélectionné
apparaît en bleu clair.
C Touche qui ferme la fenêtre.
D Touche d'activation/désactivation du filtre
d'affichage pour passer d'un affichage qui ne
montre que des paramètres surveillés à un
autre montrant tous les paramètres.
Notice d'utilisation – Infinity
C
B B D
E
E
E
E
E
E
® Acute Care System – Applications de monitorage – VG7.1
La sélection de la touche correspondante suivie de
points dans la barre du menu principal permet
d'ouvrir la fenêtre correspondante. Par exemple, la
touche Alarmes... ouvre la fenêtre Alarmes. L'uti-
lisateur peut également accéder directement aux
fenêtres et aux écrans spécifiques aux paramètres
en sélectionnant les champs de paramètres corres-
pondants sur l'écran principal. Par exemple, si l'uti-
lisateur sélectionne le champ de paramètre de la
fréquence cardiaque (FQ), la fenêtre Paramètres
capteurs et l'écran ECG apparaissent.
F
E Onglets verticaux pour accéder à des écrans
supplémentaires – l'onglet sélectionné apparaît
en bleu clair.
F Zone de monitorage montrant les signes vitaux
en temps réel.
G Écran contenant des ensembles de réglages
ayant un lien entre eux dans l'onglet
sélectionné.
