Affichage De Spo2; Champ De Paramètre Spo2 - Dräger Infinity Acute Care System Notice D'utilisation

SpO2 et fréquence du pouls avec Nellcor OxiMax MCable

Affichage de SpO2

Sur le Cockpit, l'affichage SpO2 se compose de :
– Champ de paramètre SpO2
– Courbe pléthysmographique de SpO2

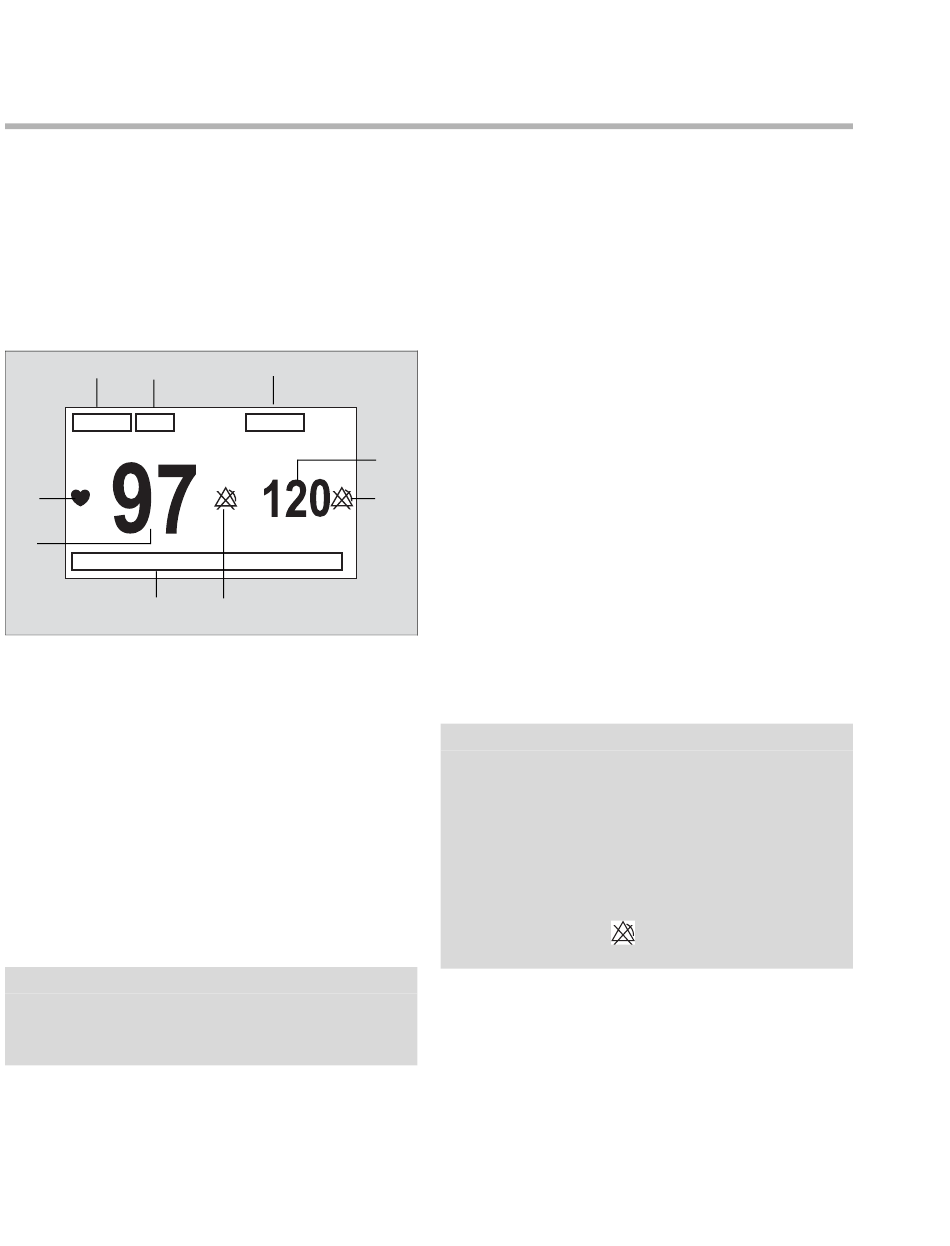

Champ de paramètre SpO2
A B
I
H
G
Le schéma est un exemple de présentation typique
d'un champ de paramètre. Cette présentation peut
varier si d'autres paramètres sont affichés. Pour
plus d'informations, voir « Champs de
paramètres » à la page 286.
Les champs de paramètres rapportent les valeurs
des paramètres et indiquent l'état d'alarme des
paramètres. Les champs de paramètres peuvent
également signaler des situations techniques telles
que la déconnexion d'un capteur, etc. Pour obtenir
des informations détaillées sur le contenu des
champs de chaque paramètre, voir le chapitre
« Élimination des dérangements », page 533.
REMARQUE
La courbe pléthysmographique de pouls est
directement proportionnelle à l'amplitude du
pouls.
292 Notice d'utilisation – Infinity
C
D
E
F
® Acute Care System – Applications de monitorage – VG7.1
Le champ de paramètre SpO2 contient les
éléments suivants :
A Libellé SpO2
B Unités de mesure : peuvent être activées ou
désactivées
C Libellé FP* (pouls)
D Valeur FP*
E Seuils d'alarme supérieur/inférieur ou triangle
barré si les alarmes sont désactivées.
F Symbole d'alarme coupée lorsque les alarmes
sont désactivées. Lorsque les alarmes sont
activées, les seuils d'alarme s'affichent à la
place du symbole.
REMARQUE
Les seuils d'alarme de SpO2 restent visibles sur
le Cockpit, le M540, l'ICS et les appareils à
distance même si le réglage Affichage des
limites d'alarme est désactivé (voir page 479).
Pour le PLS, la plage de limites reste vide dans le
champ de paramètre.
Si les alarmes SpO2 et/ou PLS sont désactivées,
le symbole habituel
de paramètre.
G Zone des messages SpO2
H SpO2 valeur de saturation
I Bip SpO2 battant à chaque pouls détecté
(seulement quand la source de la tonalité de
pouls sélectionnée est SpO2 – voir page 293).
apparaît à côté du libellé
