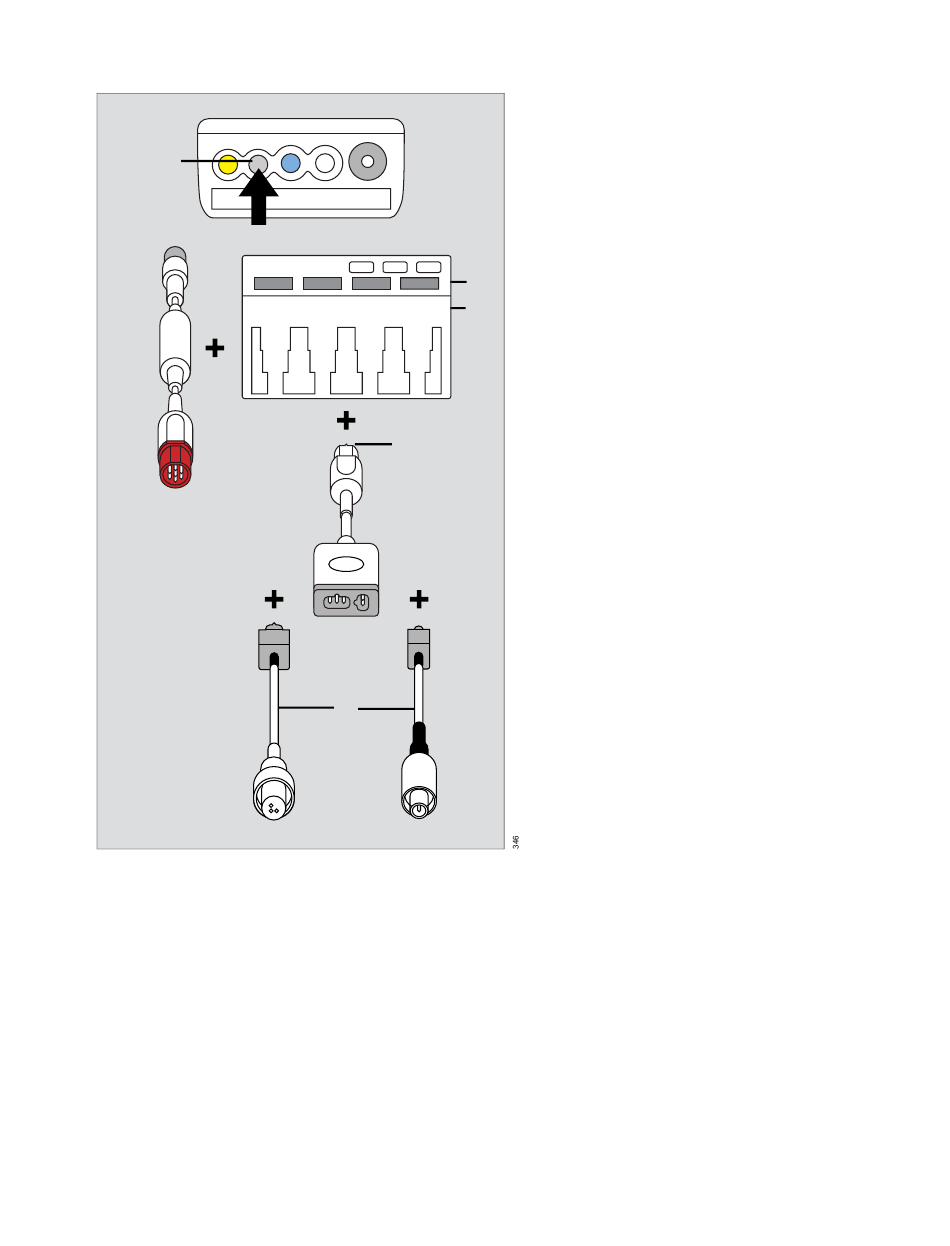

A Port hémodynamique du M540
B Connecteur gris du câble hémodynamique
C Connecteur rouge du câble hémodynamique
D Port du pod hémodynamique
E Port de débit cardiaque
F Connecteur du pod du câble intermédiaire de
débit cardiaque
G Port thermistance du câble intermédiaire de
débit cardiaque
H Câbles de thermistance
Notice d'utilisation – Infinity
D
E
F
F
G
H
® Acute Care System – Applications de monitorage – VG7.1
Pour connecter le matériel de débit cardiaque à
l'aide du pod Hemo4 et Hemo2
1 Raccorder le connecteur gris du câble
hémodynamique (B) au port hémodynamique
gris (A) du M540.
2 Raccorder le connecteur rouge du câble
hémodynamique (C) au port du pod
Hemo4/Hemo2 (D).
3 Raccorder le connecteur du pod du câble
intermédiaire de débit cardiaque (F) au port de
débit cardiaque du pod Hemo4/Hemo2 (E).
4 Raccorder les câbles du cathéter et les câbles
des thermistances (H) au port thermistance du
connecteur du câble intermédiaire de débit
cardiaque (G).
