Débit cardiaque (D.C.)
A
B
F
C

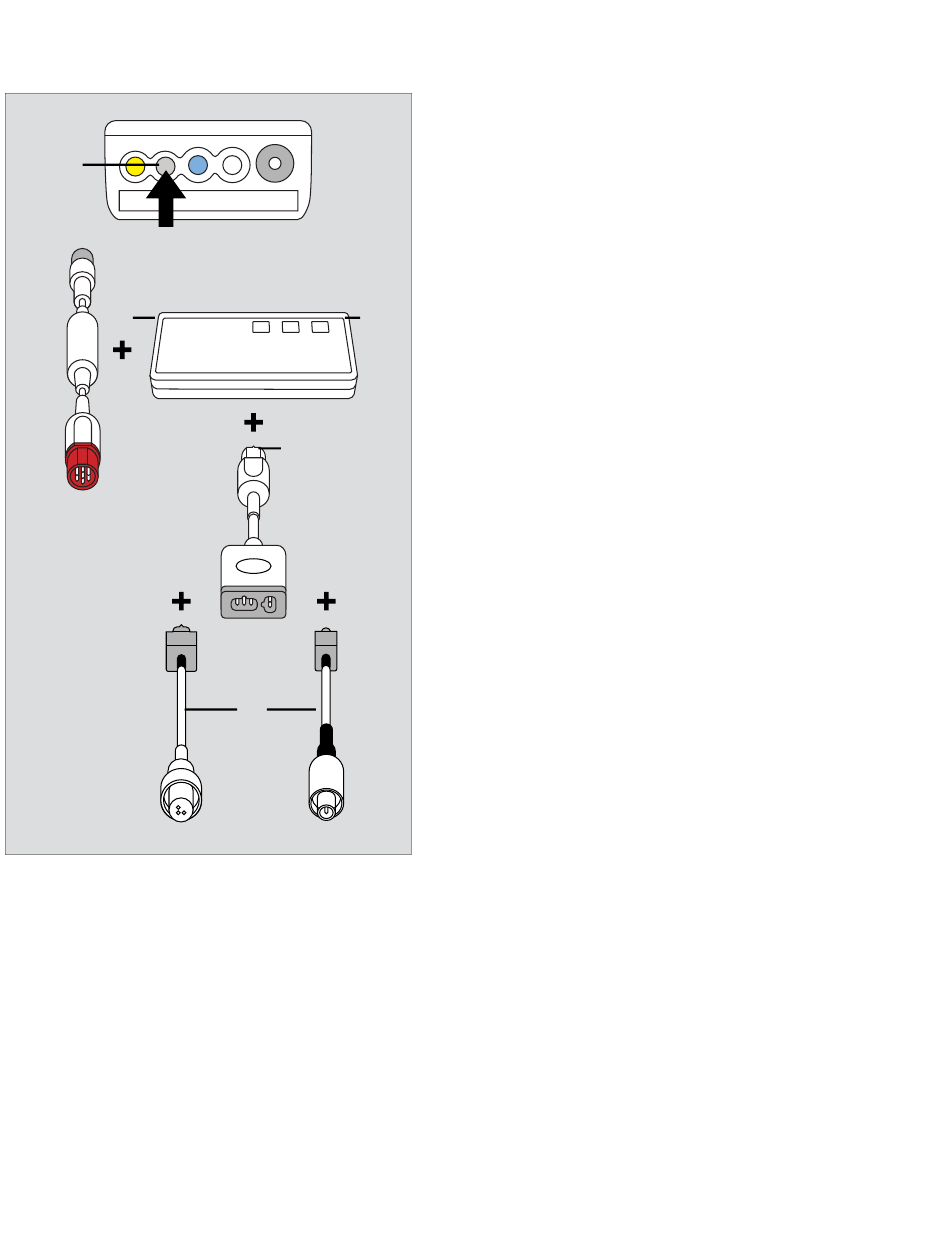

A Port hémodynamique du M540
B Connecteur gris du câble hémodynamique
C Connecteur rouge du câble hémodynamique
D Port hémodynamique du MPod – QuadHemo
E Connecteur du pod du câble intermédiaire de
débit cardiaque
F Port de débit cardiaque du MPod – QuadHemo
G Port thermistance du câble intermédiaire de
débit cardiaque
H Câble de cathéter et câble de thermistance
338 Notice d'utilisation – Infinity
D
E
G
H
® Acute Care System – Applications de monitorage – VG7.1
Pour connecter le matériel de débit cardiaque à
l'aide du MPod – QuadHemo
1 Raccorder le connecteur gris du câble
hémodynamique (B) au port hémodynamique
gris (A) du M540.
2 Raccorder le connecteur rouge du câble
hémodynamique (C) au port hémodynamique
du MPod – QuadHemo (D).
3 Raccorder le connecteur du pod du câble
intermédiaire de débit cardiaque (E) au port de
débit cardiaque du MPod – QuadHemo (F).
4 Raccorder les câbles du cathéter et les câbles
des thermistances (H) au port thermistance du
câble intermédiaire de débit cardiaque (G).
