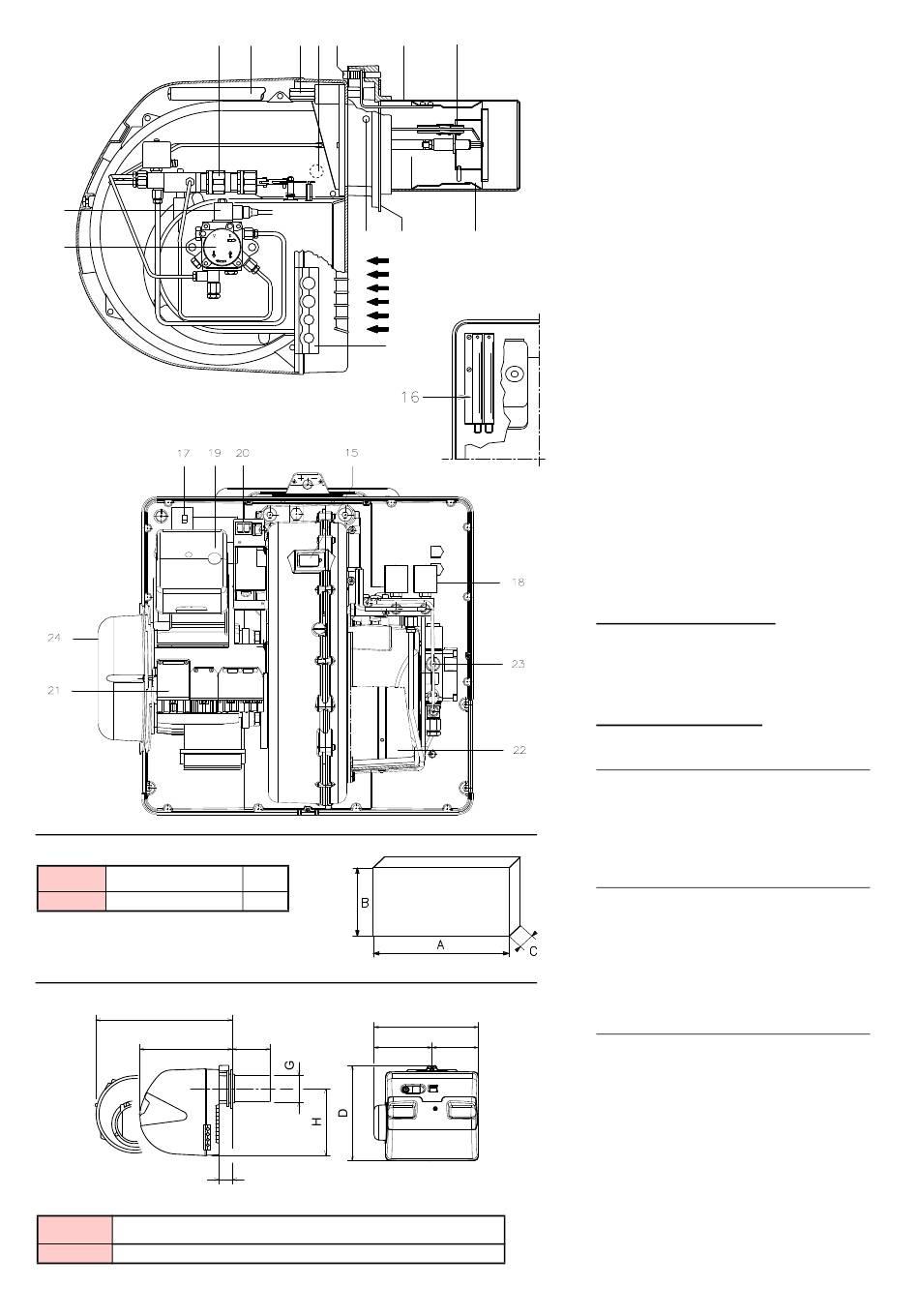

BESCHRIJVING BRANDER (A)
1 Ontstekingselektrodes
2 Verbrandingskop
3 Regelschroef verbrandingskop
4 Fotocel voor controle aanwezigheid vlam
5 Bevestigingsschroef van de ventilator aan de
flens
6 Ronde glijstangen voor inspectie van bran-
der en verbrandingskop
7 Hydraulische vijzel voor de regeling van de
luchtklep in de eerste- of tweede vlamgang.
Tijdens de stilstand van de brander is de klep
geheel gesloten om het warmteverlies van
de ketel, dat te wijten is aan schouwtrek die
de lucht uit de aanzuigopening van de venti-
lator terugzuigt, tot een minimum te bep-
erken.
8 Elektrisch veiligheidsventiel
9 Pomp
10 Plaatje voorzien van vier gaten voor door-
gang van leidingen en elektriciteitskabels.
11 Luchttoevoer van de ventilator
12 Ventilatordrukmeetpunt
13 Flens voor de bevestiging van de ketel
14 Vlamhaker
15 Vlamkijkvenster
16 Verlengstukken voor geleiders 6)
17 Contactor-disjonctor met thermisch relais en
ontgrendelingsknop
18 Ventielengroep 1e en 2e vlamgang
19 Branderautomaat met veiligheidslampje en
ontgrendelingsknop
20 Twee elektrische schakelaars:
- één voor "aanzetten-uitzetten brander";
- één voor "1e - 2e vlamgang".
21 Stekkers voor de elektrische aansluiting
22 Luchtklep
23 Regeling pompdruk
24 Bescherming motor
De brander kent 2 soorten vergrendelingen:
Vergrendeling van de brander: De brandende
knop (rode led) van de branderautomaat 19)(A)
geeft aan dat de veiligheidsstop van de brander
ingeschakeld is.
De knop tussen de 1 en 3 seconden lang indruk-
ken om de veiligheidsschakeling te ontgrende-
len.
Vergrendeling van de motor: de knop van het
thermische relais 17)(A) indrukken om de veilig-
heidsstop te ontgrendelen.
VERPAKKING - GEWICHT (B)
Afmetingen - bij benadering.
• De brander worden geleverd in een kartonnen
verpakking. De tabel (B) geeft een overzicht
van de afmetingen.
• De tabel (B) geeft het gewicht aan van de
brander met verpakking.
AFMETINGEN (C)
Afmetingen - bij benadering.
In de tabel (C) vindt u alle afmetingen terug van
de brander.
Houdt er rekening mee dat voor controle van de
verbrandingskop de brander over de glijstangen
naar achteren moet worden geschoven. Zie on-
der I voor de ruimte die de geopende brander,
zonder kap, inneemt.
STANDAARD UITVOERING
2 - Flexibels
2 - Dichtingen voor flexibels
2 - Nippels voor flexibels
1 - Thermische flensdichting
2 - Verlengstukken 16)(A) voor geleiders 6)(A)
(modell met branderkop 385 mm)
4 - Schroeven om de branderflens vast te zetten
aan de ketel: M 12 x 35
4 - Wartels voor elektrische aansluiting
1 - Bescherming van de motor (met bevesti-
gingsschroef)
1 - Groep stekkers
1 - Handleiding
1 - Catalogus onderdelen
