NOTE
• I bruciatori lasciano la fabbrica previsti per alimentazione elettrica 400 V.
Se l'alimentazione è 230 V, cambiare il collegamento del motore (da stella a triangolo) e la taratura del relè termico.
• I bruciatori sono stati omologati per funzionamento intermittente. Ciò significa che devono fermarsi "per Norma" almeno 1 volta ogni 24 ore
per permettere all'apparecchiatura elettrica di effettuare un controllo della propria efficienza all'avviamento. Normalmente l'arresto del bru-
ciatore viene assicurato dal telecomando della caldaia. Se così non fosse è necessario applicare in serie a IN un interruttore orario che
provveda all'arresto del bruciatore almeno 1 volta ogni 24 ore.
• Il bruciatore lascia la fabbrica predisposto per funzionamento bistadio e quindi deve essere collegato il telecomando TR per il comando della
valvola V2 del gasolio.
Se si desidera, invece, che il bruciatore abbia un funzionamento monostadio, inserire, in sosituzione del telecomando TR, un ponte tra i
morsetti T6 e T8 della spina X4.
ATTENZIONE:
!
- Non invertire il neutro con la fase nella linea di alimentazione elettrica. L'eventuale inversione comporterebbe un arre-
sto in blocco per mancata accensione.
- Sostituire i componenti solo con ricambi originali.
APPENDICE
Collegamenti elettrici
NOTE
I collegamenti elettrici devono essere eseguiti
secondo le norme vigenti del paese di destinazione e
da personale qualificato.
Riello S.p.A. declina ogni responsabilità da modifiche
o collegamenti diversi da quelli rappresentati in que-
sti schemi.
Usare cavi flessibili secondo norma EN 60 335-1.

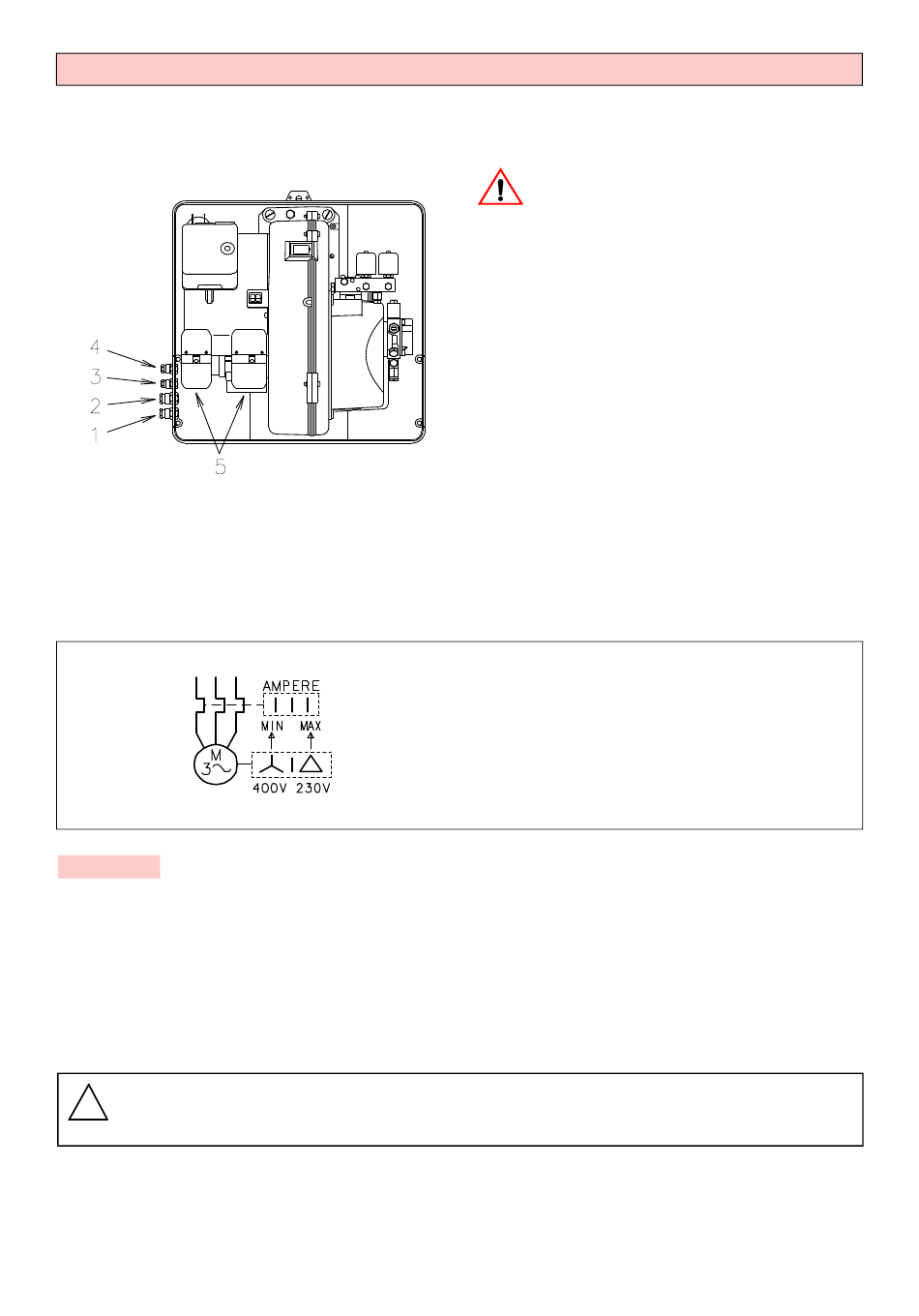

Tutti i cavi da collegare al bruciatore vanno fatti pas-
sare dai passacavi.
L'utilizzo dei passacavi può avvenire in vari modi; a
scopo esemplificativo indichiamo il modo seguente:
1 - Pg 11 alimentazione trifase
2 - Pg 11 alimentazione monofase
3 - Pg 9
4 - Pg 9
D3277
TARATURA RELÈ TERMICO
Serve ad evitare la bruciatura del motore per un forte aumento
dell'assorbimento dovuto alla mancanza di una fase.
• Se il motore è alimentato a stella, 400V, il cursore va posizio-
nato sul "MIN".
• Se è alimentato a triangolo, 230V, il cursore va posizionato sul
"MAX".
Se la scala del relè termico non comprende l'assorbimento di
targa del motore a 400V, la protezione è assicurata lo stesso.
16
telecomando TL
telecomando TR
