8
9
D7459
(A)
mm
A
B
RL 64 MZ
1200
520
580
(B)
I
E
mm
A
B
C
RL 64 MZ
533 300 238 490 477 250 - 385 179 335 680 - 815
(1)
Boccaglio: corto - lungo
7
6
5
4
3
12 13
C
kg
42
F
L
F
D
E
G
H
(1)
2
1
14
11
10
D3260
D7460
D88
A
B
C
D7461
I
L
(1)
60
(C)
3

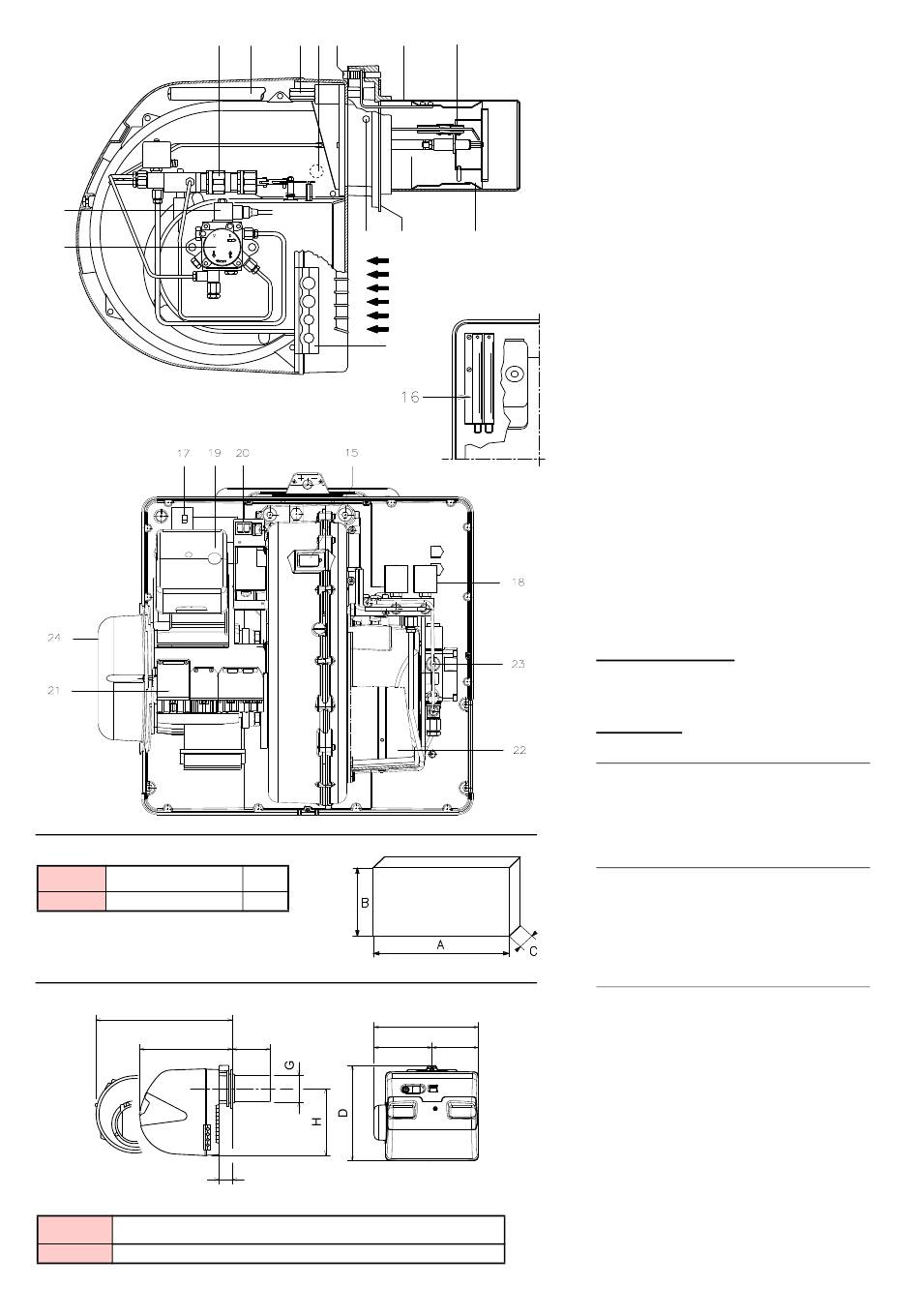

DESCRIZIONE BRUCIATORE (A)
1 Elettrodi di accensione
2 Testa di combustione
3 Vite per regolazione testa di combustione
4 Fotoresistenza per il controllo presenza
fiamma
5 Vite per il fissaggio ventilatore alla flangia
6 Guide per apertura bruciatore ed ispezione
alla testa di combustione
7 Martinetto idraulico per la regolazione della
serranda aria nella posizione di 1° e 2° sta-
dio.
Durante la sosta del bruciatore la serranda
dell'aria è completamente chiusa per ridurre
al minimo le dispersioni termiche della cal-
daia dovute al tiraggio del camino che
richiama l'aria dalla bocca di aspirazione del
ventilatore.
8 Elettrovalvola di sicurezza
9 Pompa
10 Piastrina predisposta per ottenere 4 fori, utili
al passaggio dei tubi flessibili e cavi elettrici.
11 Ingresso aria nel ventilatore
12 Presa di pressione ventilatore
13 Flangia per il fissaggio alla caldaia
14 Disco di stabilità fiamma
15 Visore fiamma
16 Prolunghe per guide 6)
17 Contattore motore e relè termico con pul-
sante di sblocco
18 Gruppo valvole 1° e 2° stadio
19 Apparecchiatura elettrica con avvisatore
luminoso di blocco e pulsante di sblocco
20 Due interruttori elettrici:
- uno per "acceso-spento bruciatore";
- uno per "1° - 2° stadio".
21 Spine per il collegamento elettrico
22 Serranda aria
23 Regolazione pressione pompa
24 Protezione motore
Vi sono due possibilità di blocco del bruciatore:
Blocco apparecchiatura: l'accensione del pul-
sante (led rosso) dell'apparecchiatura 19)(A)
avverte che il bruciatore è in blocco.
Per sbloccare premere il pulsante per un tempo
compreso tra 1 e 3 secondi.
Blocco motore: per sbloccare premere il pul-
sante del relè termico 17)(A).
IMBALLO - PESO (B) - misure indicative
I bruciatori vengono spediti in imballi di car-
tone con dimensioni di ingombro secondo
tabella (B).
Il peso del bruciatore completo di imballo è
indicato nella tabella (B).
INGOMBRO (C) - misure indicative
L'ingombro del bruciatore è riportato in fig. (C).
Tener presente che per ispezionare la testa di
combustione il bruciatore deve essere aperto
arretrandone la parte posteriore sulle guide.
L'ingombro del bruciatore aperto, senza cofano,
è indicato dalla quota I.

CORREDO

2 - Tubi flessibili
2 - Guarnizioni per tubi flessibili
2 - Nipples per tubi flessibili
1 - Schermo termico
2 - Prolunghe 16)(A) per guide 6)(A)
(modelli con boccaglio 385 mm)
4 - Viti per fissare la flangia del bruciatore alla
caldaia: M 12 x 35
4 - Passacavi per collegamento elettrico
1 - Protezione motore (con vite di fissaggio)
1 - Gruppo spine
1 - Istruzione
1 - Catalogo ricambi
