Réglage de la durée d'urgence
Le luminaire à LED Rigmaster avec batterie de secours peut être configuré pour deux niveaux de secours en fonction du réglage de la
durée du luminaire, soit 90 minutes ou 180 minutes. Le paramètre de durée par défaut peut être identifié par le caractère du numéro
de pièce, comme indiqué dans l'exemple ci-dessous.
Pour RM ******** H ***, le caractère H indique un réglage de 90 minutes.
Pour RM ******** E ***, le caractère E indique un réglage de 180 minutes.
Pour modifier le réglage de la durée d'urgence du luminaire de 90 minutes à 180 minutes, suivez les étapes ci-dessous:
1. Assurez-vous que l'alimentation est coupée avant de procéder à l'entretien du luminaire.
2. Ouvrir le luminaire en desserrant les huit vis imperdables. Laissez le couvercle s'ouvrir pour permettre l'accès au compartiment de
câblage. Voir Figure 5 / Figure 6.
3. Dégagez le fil de durée (jaune) connecté avec le fil VBATT + (rouge) de la borne.
4. Insérez et serrez le fil VBATT + (rouge) dans la borne.
5. Dégagez le fil VBATT (noir) du terminal.
6. Insérez le fil de durée (jaune) avec le fil VBATT- (noir) dans la borne et serrez-le. Pour plus de détails, suivre le schéma de câblage,
le cas échéant.
7. Serrez les huit vis imperdables en appliquant un couple de serrage de 2,25 N.m (20 Lb.in) en suivant la séquence indiquée à la
Figure 11. Assurez-vous que les fils ne se coincent pas entre le couvercle et le compartiment de câblage lors de la fermeture.
8. Appliquez une alimentation secteur à l'appareil. L'indicateur à LED du luminaire doit clignoter en vert.
9. Le réglage de la durée d'urgence du luminaire est passé de 90 minutes à 180 minutes.
Appleton • 1.800.621.1506 • www.appletonelec.com

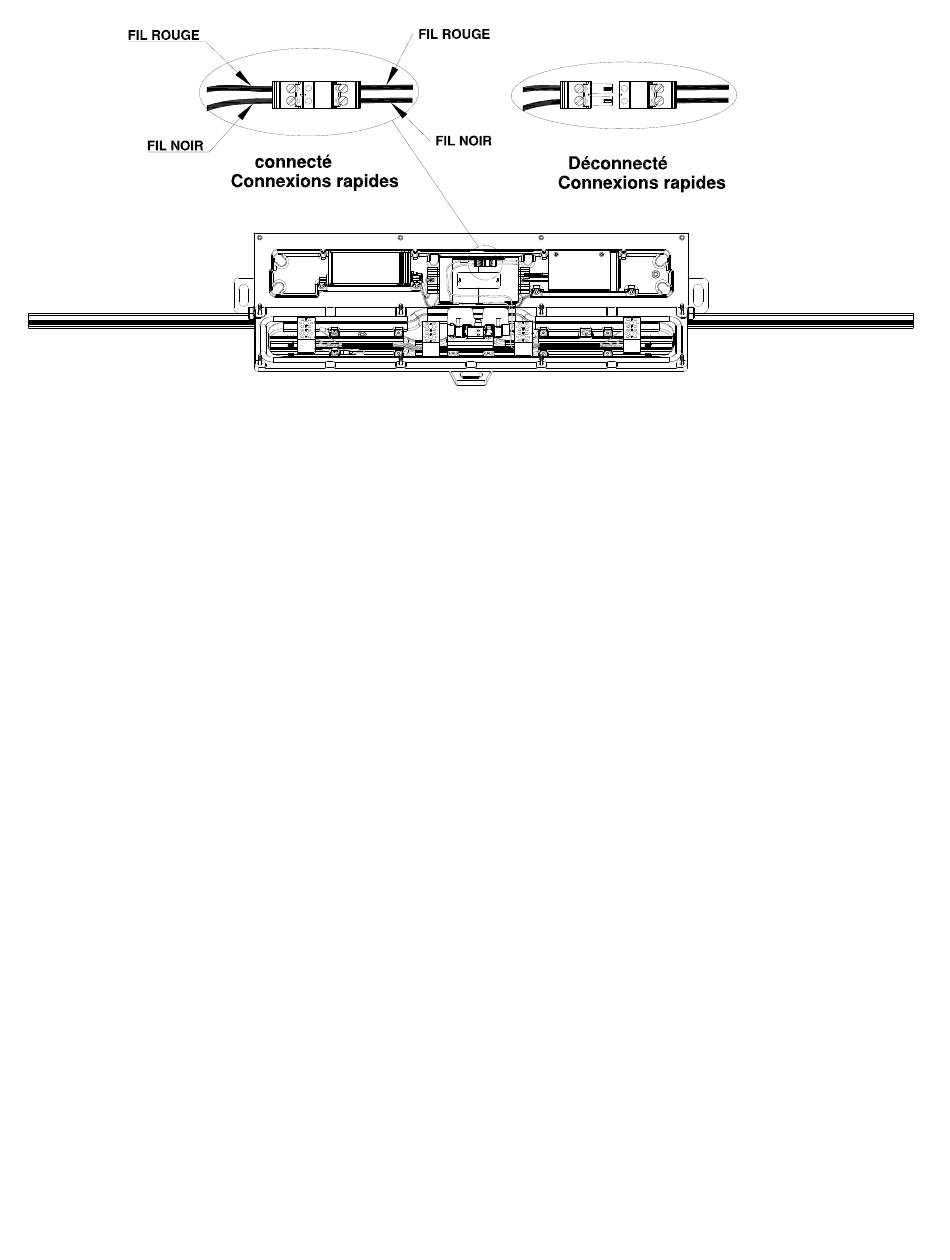

FIGURE 15: VUES DES LUMINAIRES (METHODE DE DECONNEXION)
