Emerson Appleton Rigmaster Feuille D'instructions page 29

Pour Série de Luminaires avec Option de Borne à Vis Fixes
REMARqUE : Voir la plaque signalétique du produit pour connaître les spécifications du câble d'alimentation. Le bornier peut
accepter des câbles 12-22 AWG. Utilisez le calibre de fil approprié en fonction de l'application.
SYSTÈME D'ALEIMENTATION
L-N SYSTÈME
D'ALIMENTATION en CA
L-L SYSTÈME
D'ALIMENTATION en CA
1. Assurez-vous que l'alimentation est coupée avant de câbler le luminaire
2. Ouvrez le compartiment de câblage du luminaire en desserrant les huit vis imperdables. Laisser le couvercle s'ouvrir pour
permettre l'accès au compartiment de câblage. Voir la Figure 6
A. Installation avec un câble Multiconducteur
1.
2.
B. Câblage avec des fils individuels
1.
3. Pour le câblage standard:
A. Dénudez les fils individuels sur environ 8 mm (0.3 in) et insérez-les dans les connexions appropriées du bornier.
Les pôles de connexion sont identifiés sur la couverture comme suit: L'= Ligne principale, L = Ligne, N = Neutre
et E = Terre. Serrez les vis du bornier sur le fil avec un couple de serrage de 0,75 N.m (6,5 Lb.in). Pour le schéma
de câblage, reportez-vous à l'une des Figures de la Figure 9A, Figure 9B, Figure 9C et Figure 9D qui correspond le
mieux aux exigences de l'application en conjonction avec la section «Méthodes de câblage», le cas échéant.
4. Pour le câblage d'alimentation continue:
A. Dénudez les fils individuels sur environ 8 mm (0.3 in) et insérez-les dans les connexions appropriées du bornier.
Les pôles de connexion sont identifiés sur la couverture comme suit: L'= Ligne principale, L = Ligne, N = Neutre et
E = Terre. Serrez les vis du bornier sur le fil avec un couple de serrage de 0,75 N.m (6,5 Lb.in). Pour le schéma de
câblage, reportez-vous à l'une des Figures de la Figure 10A, Figure 10B, Figure 10C et Figure 10D qui correspond le
mieux aux exigences de l'application en conjonction avec la section «Méthodes de câblage», le cas échéant.
5. Connectez la batterie en branchant le connecteur rapide.
6. Vérifiez la continuité et l'intégrité de la mise à la terre de toutes les connexions.
7. Une fois que le bornier est câblé au raccordement d'alimentation, fermez le couvercle du compartiment de câblage
du luminaire.
8. Serrez les huit vis imperdables en appliquant un couple de serrage de 2,25 N.m (20 Lb.in) en suivant la séquence illustrée à la
Figure 11. Assurez-vous que les fils ne se coincent pas entre le couvercle et le compartiment de câblage lors de la fermeture.
9. Appliquez de la graisse TLNC4 sur les bouchons (03 fournis) sur 3 ligne, espacées d'environ 120 degrés l'un de l'autre,
perpendiculairement aux filets. Après avoir appliqué de la graisse TLNC4, fermez toutes les entrées de conduit non utilisées
avec des bouchons. Appliquez un couple de serrage de 45 N.m (400 Lb.in.) pour une fiche de 3/4"NPT, 28 N.m (250 Lb.in.)
pour une prise de 1/2" NPT et 25 N.m (225 Lb.in) pour une prise M20.
10. Pour le montage en ligne continue, le nombre de luminaires connectés est inférieur au nombre mentionné
• Maximum 28 luminaires de 4300 lm. connecté en série
• Maximum 15 luminaires de 7600 lm. connecté en série
11. Le luminaire peut maintenant être allumé. L'indicateur à LED du luminaire doit commencer à clignoter en vert. S'il clignote en
rouge, reportez-vous à la section Dépannage / Maintenance.
12. La batterie sera complètement chargée dans les 24 heures (maximum). Les luminaires d'urgence peuvent ou ne peuvent pas
s'allumer à ce moment, selon le degré de charge de la batterie.

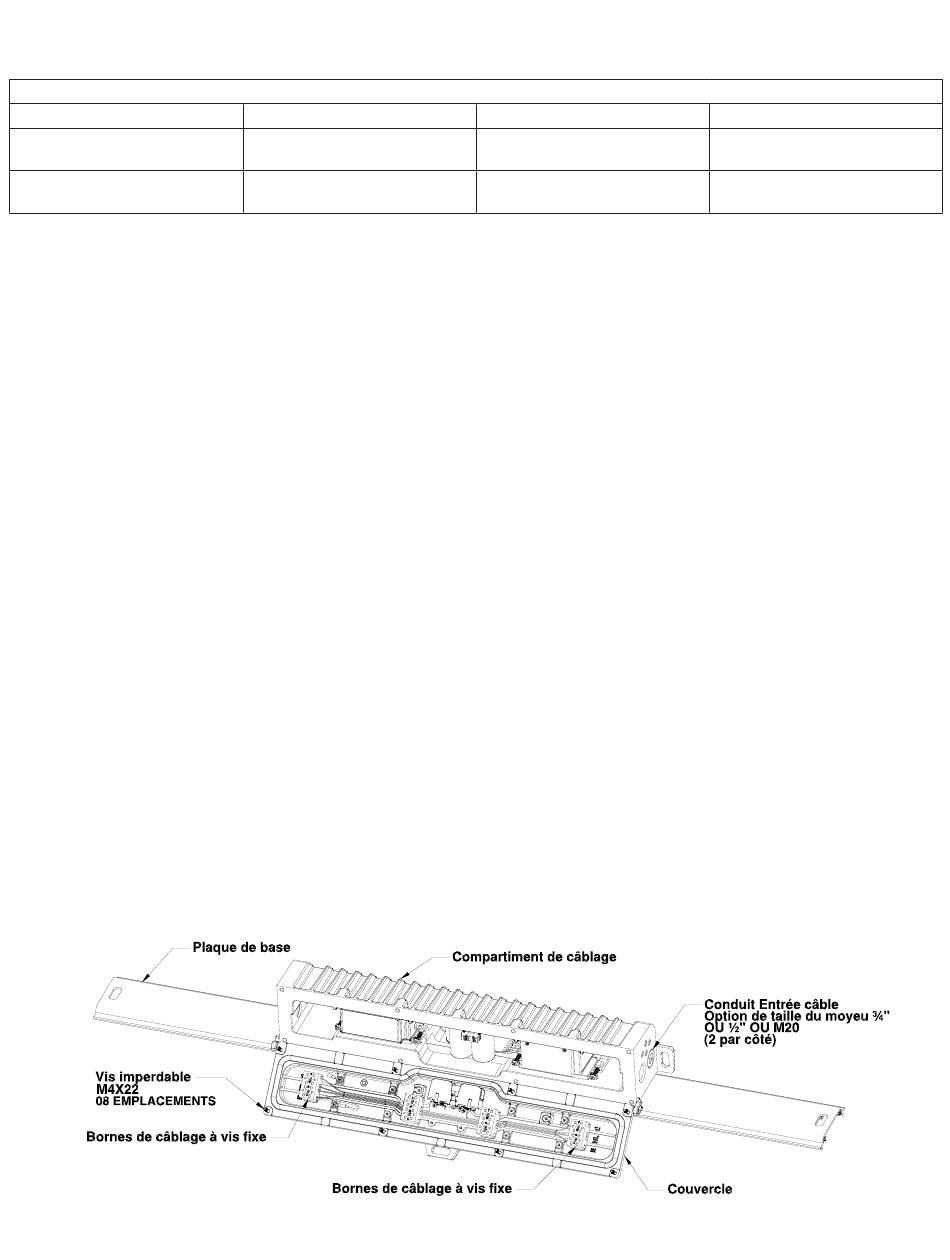

FIGURE 6: LUMINAIRE D'URGENCE RIGMASTER AVEC OPTION DE TERMINAL À VIS
Appleton • 1.800.621.1506 • www.appletonelec.com
L
CHAUD / LIGNE
CHAUD 1 / LIGNE 1
Dénudez la gaine extérieure du câble comme prévu.
Insérez le câble dans l'entrée du conduit (avec le raccord approprié) dans le compartiment de câblage
du luminaire.
Faites passer les conducteurs par le conduit jusqu'au compartiment de câblage du luminaire.
Tableau 4:
N
NEUTRE
CHAUD 2 / LIGNE 2
PE
SOL
SOL
650610-000 Rev. 03 11/02/20 • Page 29 of 43
