Connecteurs de câbles Appleton™ recommandés
Voir le tableau ci-dessous:
Numéro de pièce Appleton
CG3150
CG6250
CG5075
CG3150S
CG6250S
CG5075S
Numéro de pièce Appleton
TC050055
Installation du Câble de Sécurité
Spécification du câble de sécurité
Diamètre du Câble Longueur
4 mm (5/32 in.) 1219 mm (48 in.) +50/-25 mm (+2.0/-1.0 in.)
1. Installez le luminaire avec le support fourni en utilisant le moyen de montage souhaité.
2. Insérez la boucle fermée du câble de sécurité dans un minimum de deux fentes de retenue du luminaire. Pour une installation plus
sécurisée, il est Il est recommandé de faire passer le câble par les fentes prévues à cet effet sur le couvercle, le compartiment de
câblage et la plaque de base. Voir Figure 13 &14.
3. Insérez l'œillet (pince-mousqueton) au centre de la boucle d'extrémité fermée et tirez jusqu'à ce que l'extrémité soit serrée.
4. Attachez le câble de sécurité à la structure de support souhaitée à l'aide de l'œillet (boucle)
5. Serrez le raccord vissé (porte) jusqu'à ce qu'il soit bien serré.
Appleton • 1.800.621.1506 • www.appletonelec.com

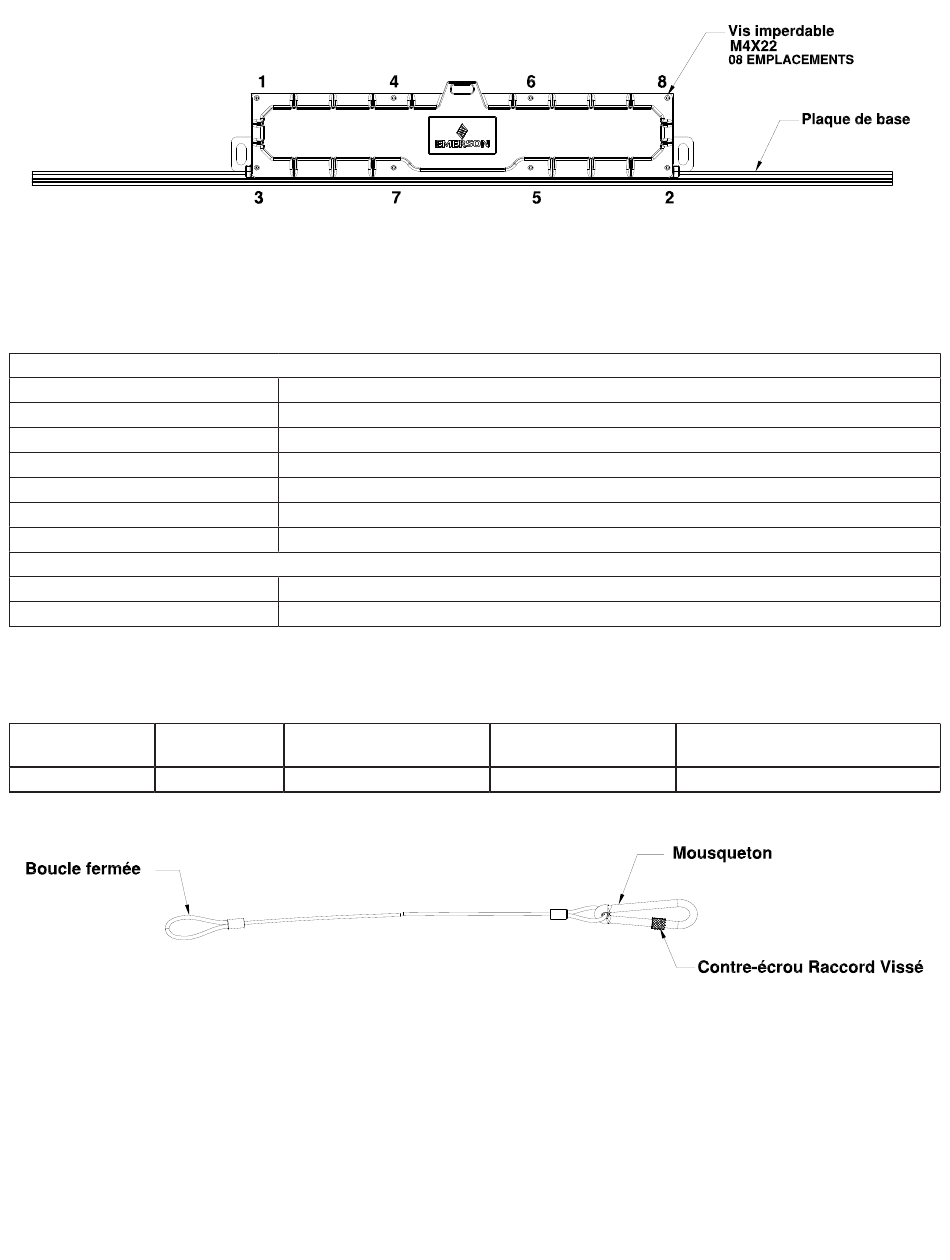

FIGURE 11: SEqUENCE DE SERRAGE DES VIS
Tableau-5: Serre-câbles compatible
Adapté pour un câblage traversant utilisant l'un ou l'autre côté (2 CG de chaque côté)
Adapté pour un câblage traversant utilisant l'un ou l'autre côté (2 CG de chaque côté)
Adapté pour un câblage traversant utilisant l'un ou l'autre côté (2 CG de chaque côté)
Adapté pour un câblage traversant utilisant l'un ou l'autre côté (2 CG de chaque côté)
Convient pour un câblage traversant utilisant les deux côtés (1 CG de chaque côté)
Convient pour un câblage traversant utilisant les deux côtés (1 CG de chaque côté)
Câbles d'interconnexion compatibles
Convient pour un câblage traversant des deux côtés (1 connecteur de chaque côté)
Tolérance
FIGURE 12: CABLE DE SURETE
Recommandation
Recommandation
Matériel Mousqueton/
Manche/ Câble
316 Acier inoxydable
650610-000 Rev. 03 11/02/20 • Page 39 of 43
Charge de travail sécurisée à 5:1
Facteur de sécurité
113 kg Max. (250 lbs. Max)
