Supports de Fixation
GRAND SUPPORT PIVOTANT (RMHLSB)
1. Assurez-vous que l'alimentation est débranchée et que le circuit est hors tension avant d'installer le support.
2. Déterminer la distance de montage appropriée entre les trous des supports pour votre application. Voir la Figure 3(C).
3. Fixez le support RMHLSB à l'élément de support structurel avec des boulons appropriés (non fournis) pouvant supporter le poids
du luminaire conformément au code du bâtiment local et à toutes les autres exigences du code.
4. Soulevez le luminaire sur le support monté RMHLSB et fixez-le à l'aide de la rondelle M8 et de la vis de montage du support
(M8 X 18) fournies avec le support des deux côtés.
5. Alignez le luminaire avec la main libre sur la position de visée souhaitée et utilisez la vis de verrouillage (M8 X 18) fournie avec le
support pour la maintenir dans cette position. Voir la Figure 3(A).
6. Serrez toutes les vis pour fixer le luminaire avec un couple de 15 N.m (133 Lb.in).
Appleton • 1.800.621.1506 • www.appletonelec.com

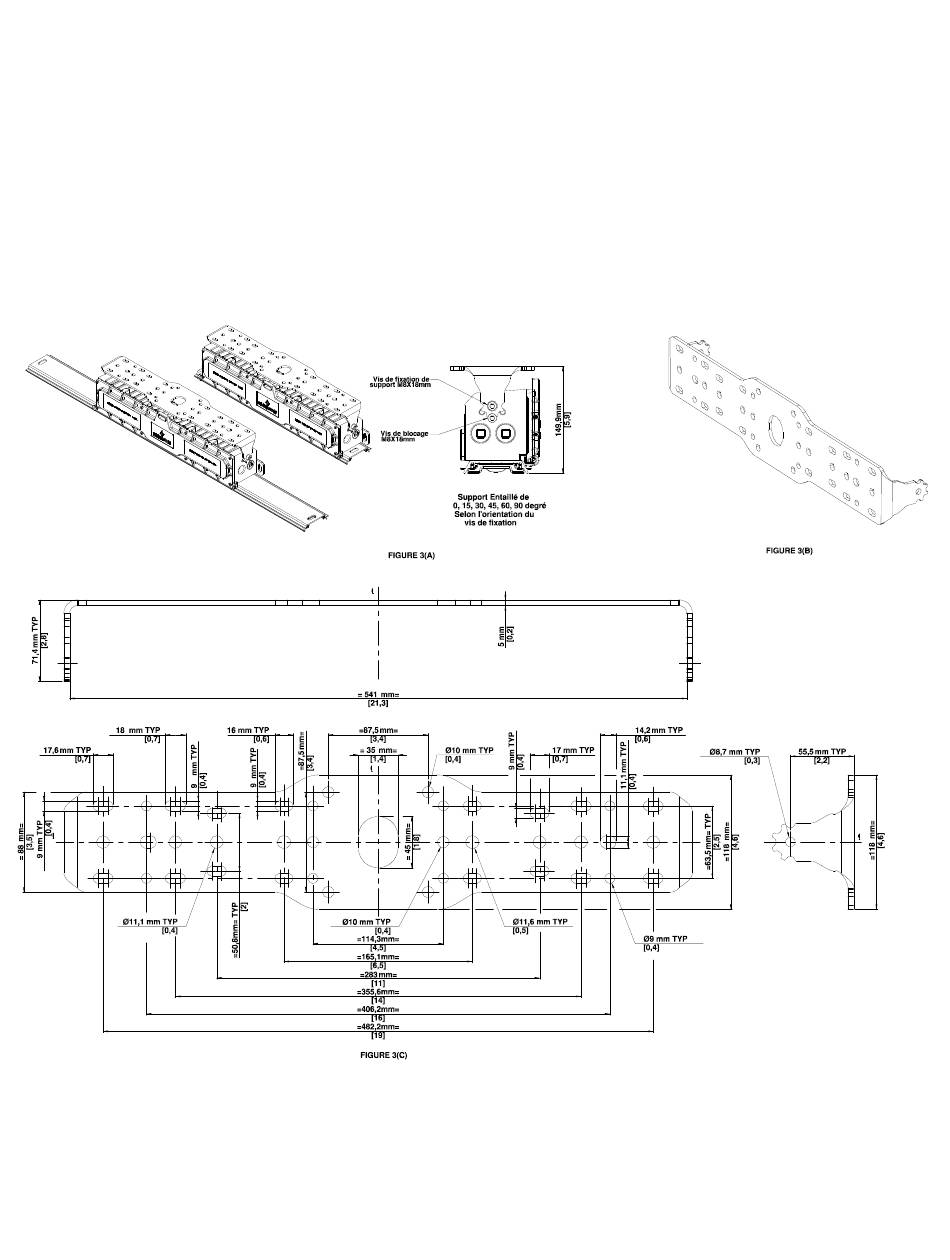

FIGURE 3: OPTIONS DE MONTAGE - SUPPORT RMHLSB
650610-000 Rev. 03 11/02/20 • Page 25 of 43
