Entrée HDMI
1x HDMI de type A - Entrée HDMI.
HDMI en boucle
1x HDMI de type A - Entrée HDMI en
boucle qui n'est pas modifiée par la
conversion Teranex.
Sortie HDMI
1x HDMI de type A - Sortie convertie via
la sortie HDMI.
Entrée/Sortie Optique
Prend en charge les modules SFP fibre
optique SMPTE en option accueillant le
3G, le 6G ou le 12G. Format vidéo pris
en charge jusqu'à l'Ultra HD 2160p60
en fonction du module installé.
VIDEO
IN
SDI
EMBED
HDMI
OUT
ANLG
VIDEO
1
GND +12V GND
10
REF IN
Y/NTSC/PAL IN
B-Y IN
R-Y IN
IN
LOOP
HDMI IN
SD/HD/3G-SDI
8
Alimentation
1x C14 CEI standard - Alimentation
universelle AC 90 - 240 V intégrée.
Alimentation - 12V DC
1x Port robuste pour alimenter une
batterie externe et/ou alimentation
redondante avec un bloc d'alimentation
DC optionnel.
Entrées analogiques, gauche et droite
2x RCA Phono - Entrées audio stéréo,
gauche et droite, asymétrique,
niveau ligne.
Entrée/Sortie audio analogique
1x DB -25 - Quatre canaux d'entrée et
de sortie audio symétrique analogique.
Entrée/Sortie audio
numérique AES/EBU
1x DB-25 - Quatre paires d'entrées/
sorties numériques.
15
16
17
AUDIO
FORMAT
FRAME
RATE
486
576
P
23.98
AES
720
1080
I
25
2K
29.97
ANLG
PSF
1080
30
AUDIO
FORMAT
FRAME
RATE
3
4
2
L
ANALOG AUDIO IN/OUT
AUX POWER
MENU
VIDEO
HOME
R
GAIN
BLK
STEREO IN
AES/EBU DIGITAL AUDIO IN/OUT
MENU
SAT
HUE
1
5
MENU
R-Y
SHARP
2
B-Y
MENU
VIDEO
11
Y/NTSC/PAL OUT
B-Y OUT
R-Y OUT
OUT
OUT
HDMI OUT
SD/HD/3G-SDI
9
12
13
6
7
8
9
10
Sortie SDI A
1x BNC - Sortie vidéo 12G-SDI A. Peut
également servir de sortie dual link.
Sortie SDI B
1x BNC - Sortie vidéo 12G-SDI B.
Fonctionne de la même façon que la
sortie SDI A, sauf avec un signal de
sortie dual link
Sortie Quad 3D-SDI - CH A,B, C, D
4x BNC - Sorties Quad 3G-SDI, actives
avec les formats Ultra HD
jusqu'à 2160p60.
Si le format de sortie n'est pas de l'Ultra
HD, ces sorties fonctionnent alors
comme quatre sorties SDI identiques.
ASPECT
24
ANAM
14:9
LBOX
CCUT
50
PBOX
ZOOM
59.94
SMART
ADJ
60
ASPECT
6
REF IN
Y/NTSC/PAL IN
IN
PRESETS
AUDIO STATUS
PANEL
1
2
LOCK
HDMI IN
SD/HD/3G-SDI
3
4
SYSTEM STATUS
7
REM
5
6
LOCK
PRESETS
REMOTE IN/OUT
14
15
16
Entrée de référence
1x BNC - Entrée de référence Black
Burst ou Tri-Level.
Entrée HDMI
1x HDMI de type A - Entrée HDMI.
Entrée SDI et Entrée en boucle
1x BNC - Entrée 3G-SDI.
1x BNC - Entrée en boucle 3G-SDI active.
Sorties SDI
2x BNC - Sorties 3G-SDI identiques.
Entrées vidéo analogique
1x BNC - Entrée composante/composite
Y/NTSC/PAL.
1x BNC - Entrée composante B-Y.
1x BNC - Entrée composante R-Y.
MENU
HOME
MENU
1
MENU
2
MENU
B-Y IN
R-Y IN
Y/NTSC/PAL OUT
B-Y OUT
LOOP
OUT
SD/HD/3G-SDI
8

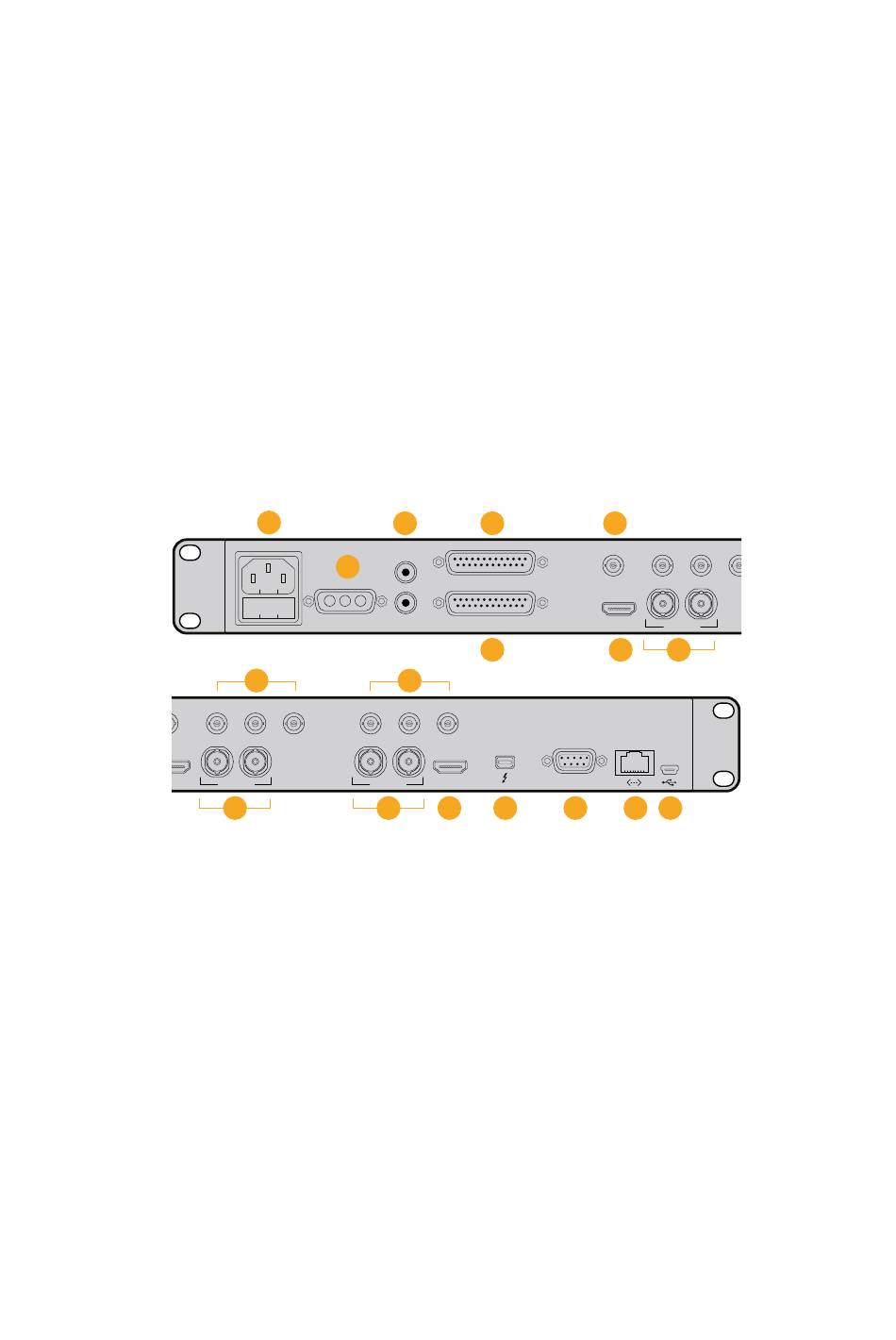

Connecteurs
240
240
VIDEO
PRESETS
GAIN
BLK
1
2
SAT
HUE
3
4
R-Y
SHARP
5
6
B-Y
VIDEO
PRESETS
R-Y OUT
OUT
HDMI OUT
