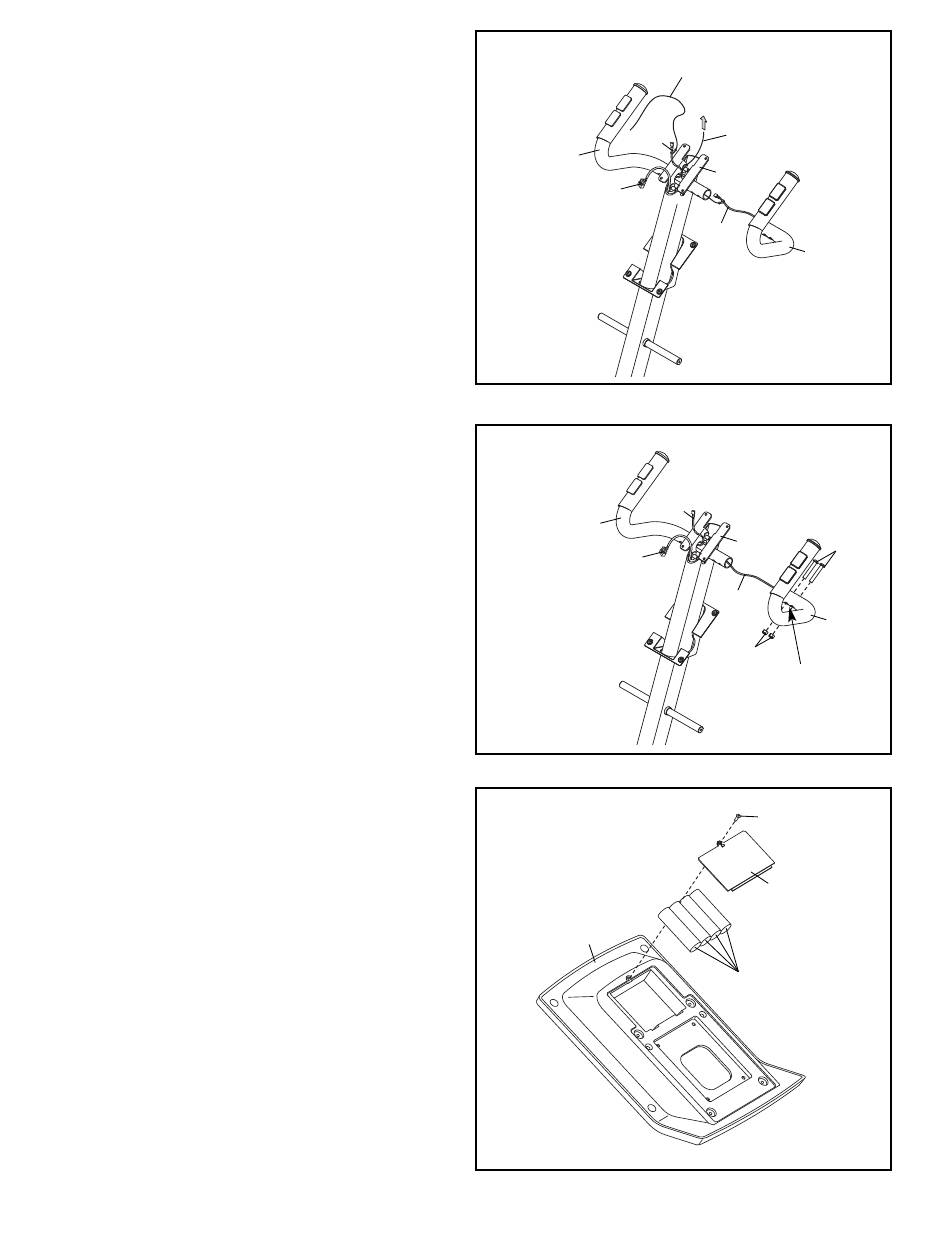

5. Identifiez les Barres Droite et Gauche du
Détecteur Cardiaque (5, 16), sur lesquels se trou-
vent des autocollants « gauche » et « droit » (L
ou Left indique le côté Gauche; R ou Right
indique le côté Droit).
Demandez à une autre personne de tenir la
Barre Droite du Détecteur Cardiaque (16) près
du Support de la Console (3).
Localisez lʼattache de fil dans le Support de la
Console (3). Attachez lʼextrémité inférieure de
lʼattache de fil au Fil Droit du Détecteur
Cardiaque (37). Puis, tirez l'extrémité
supérieure de l'attache de fil vers le haut hors
du sommet du Support de la Console. Ensuite,
détachez et jetez lʼattache de fil.
Répétez cette étape pour la Barre Gauche
du Détecteur Cardiaque (5).
6. Glissez la Barre Droite du Détecteur Cardiaque
(16) sur le côté droit du Support de la Console
(3). Assurez-vous que les trous hexagonaux
soient dans les emplacements indiqués.
Conseil : Faites attention de ne pas pincer
les groupements de fils. Fixez la Barre Droite
du Détecteur Cardiaque (16) au Support de la
Console (3) à lʼaide de deux Boulons en Bouton
de M8 x 38mm (98) et de deux Écrous de
Verrouillage de M8 (82). Assurez-vous que les
Écrous de Blocage sont dans les trous
hexagonaux.
Répétez cette étape pour la Barre Gauche du
Détecteur Cardiaque (5).
7. La Console (4) peut utiliser quatre piles de type
« AA » (non incluses) ; nous recommandons les
piles alcalines. IMPORTANT : si la console a
été entreposée dans un endroit froid, lais-
sez-la se réchauffer à la température
ambiante avant d'insérer les piles. Si cette
précaution nʼest pas prise, vous pourriez
endommager les affichages de la console ou
dʼautres composantes électroniques.
Enlevez la vis, puis le couvercle du comparti-
ment des piles, insérez les piles dans celui-ci,
et ensuite resserrez le couvercle. Assurez-
vous que les piles sont orientées comme
sur le diagramme dans le compartiment des
piles.
5
37
5
86
6
5
86
Évitez de
pincer les
Fils
7
4
8
Attache de Fil
Attache de Fil
3
37
16
37
3
98
37
16
82
Trous
Hexagonaux
Vis
Couvercle
Piles
