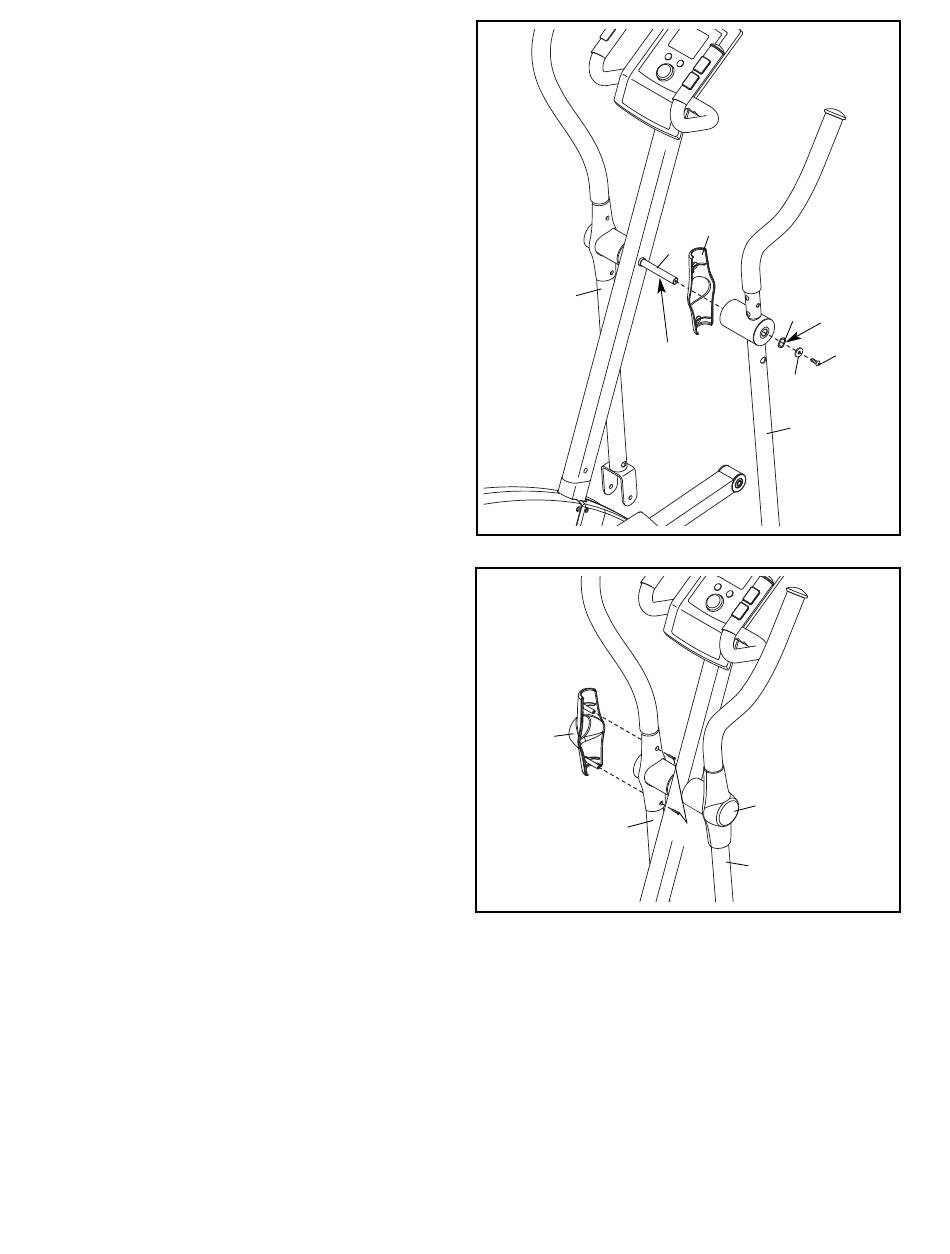

12. Appliquez une couche épaisse de la graisse
incluse sur les axes du Montant (2). Puis,
appliquez une petite quantité de graisse sur
deux Rondelles Ondulées (88).
Orientez un Couvercle du Bras Intérieur (22) et
la Jambe PSC (6) droite comme illustré.
Glissez le Couvercle du Bras Intérieur (22) et la
Jambe PSC (6) droite par-dessus le côté droit
du Montant (2).
Glissez une Rondelle Ondulée (88) par-dessus
lʼaxe du côté droit du Montant (2).
Fixez la Jambe PSC (6) droite à lʼaide dʼune Vis
en Métal/Nylon de M6 x 16mm (80) une
Rondelle de M6 (35). Assurez-vous que la
Rondelle Ondulée (88) soit dans lʼaxe.
Fixez la Jambe PSC (6) gauche de la même
manière.
13. Fixez le Couvercle du Bras Extérieur (20)
autour de la Jambe PSC (6) gauche à lʼaide de
deux Vis de M4 x 16mm (94).
Fixez lʼautre Couvercle du Bras Extérieur
(20) autour de la Jambe PSC (6) droite de la
même manière.
12
6
Graisse
13
20
6
11
22
2
88
Graisse
80
35
6
20
94
6
