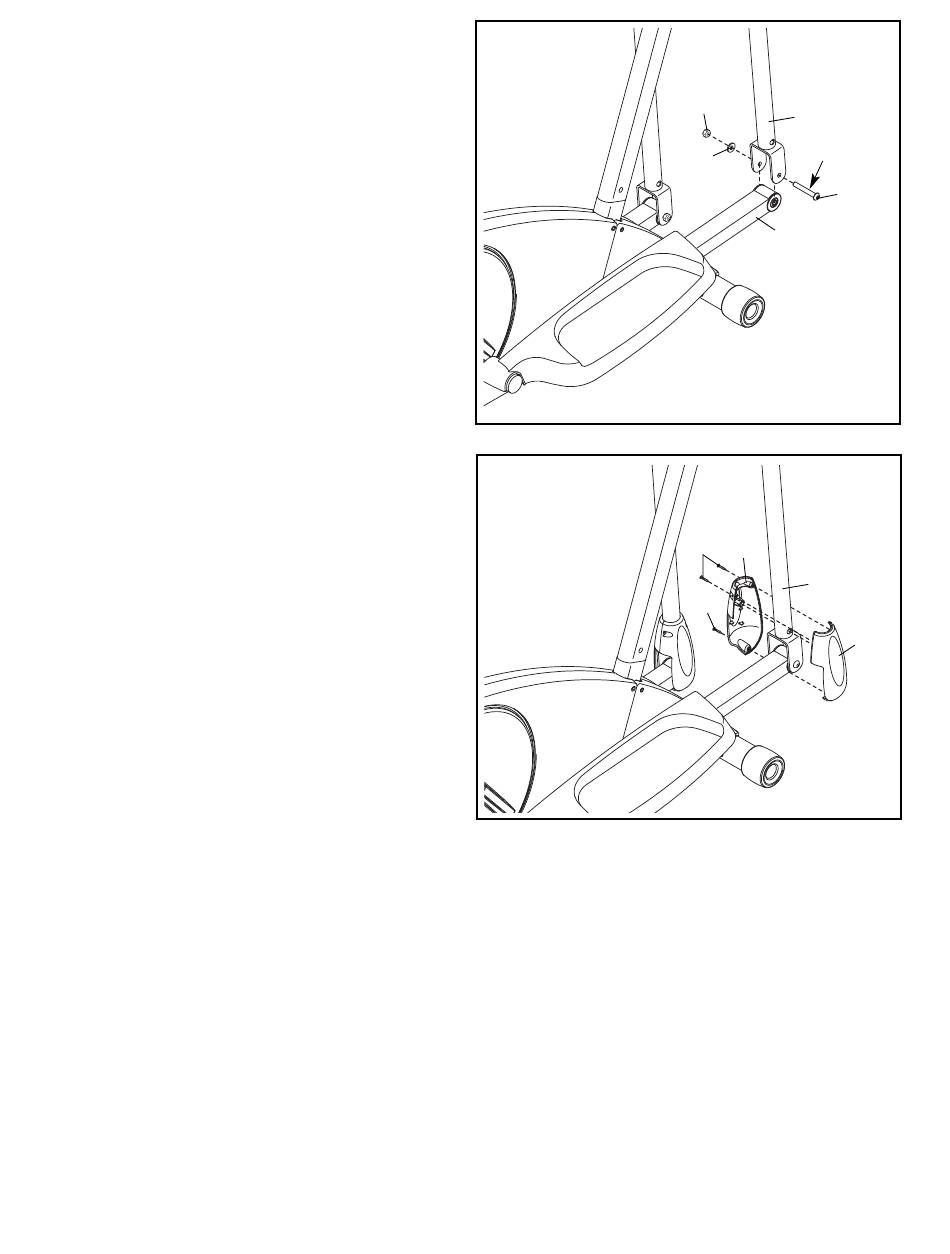

14. Appliquez une petite quantité de graisse sur le
corps dʼun Boulon à Epaulement de M6 x
72mm (21).
Demandez à une autre personne de tenir le
Bras de la Pédale (14) à lʼintérieur de la Jambe
PSC (6) droite.
Fixez le Bras de la Pédale (14) droit à la Jambe
PSC (6) droite à lʼaide du Boulon à Epaulement
de M6 x 72mm (21), dʼune Rondelle de M6
(35), et dʼun Ecrou à Verrouillage de M6 (77).
Répétez cette étape de lʼautre côté de lʼap-
pareil elliptique.
Reportez-vous à lʼétape 3. Serrez les quatre
Vis en Bouton de M10 x 20mm (79). Conseil :
Serrez les deux Vis en Bouton situées à lʼa-
vant de lʼappareil elliptique avant de serrer
les deux autres Vis en Bouton.
15. Localisez le Couvercle de la Jambe Intérieure
Droite (32) et le Couvercle de la Jambe
Extérieure Droite (30), portant des autocollants
avec lʼinscription « Right » (L ou Left indique le
côté Gauche; R ou Right indique le côté Droit).
Fixez le Couvercle de la Jambe Intérieure
Droite (32) et le Couvercle de la Jambe
Extérieure Droite (30) autour de la Jambe PSC
(6) à lʼaide de trois Vis à Tête Ronde de M4 x
16 mm (84).
Répétez cette étape de lʼautre côté de lʼap-
pareil elliptique.
16. Assurez-vous que toutes les pièces de lʼappareil elliptique sont serrées correctement. Remarque : il
est possible quʼil reste des pièces supplémentaires une fois lʼassemblage terminé. Pour protéger votre sol
ou votre moquette, placez un tapis sous lʼappareil elliptique.
14
15
12
77
6
Graisse
35
21
14
84
32
6
84
30
