1.
Pour faciliter lʼassemblage de lʼappareil
elliptique, lisez dʼabord les informations
contenues dans la page 5.

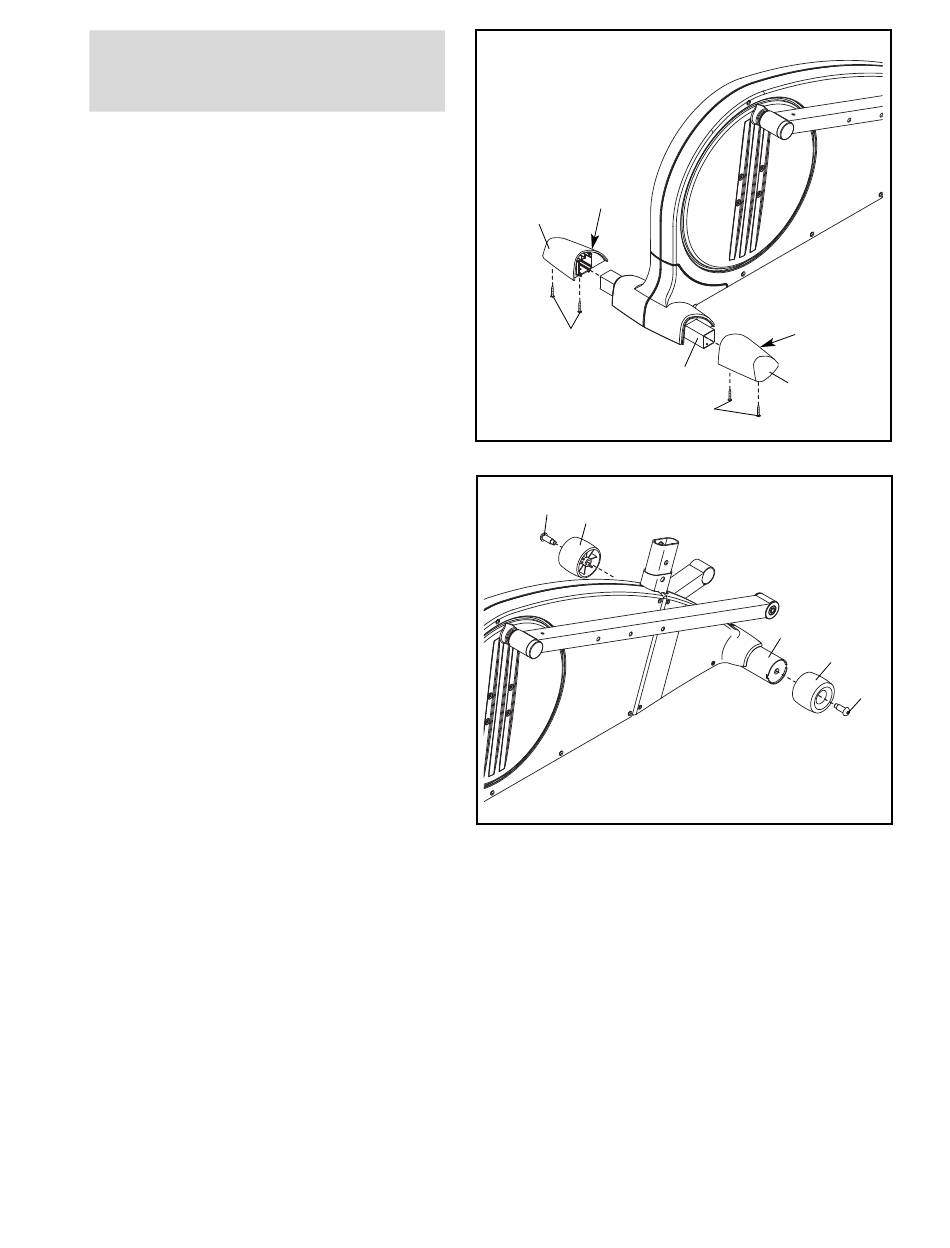

Identifiez les Boîtier Droit et Gauche du Cadre
(48, 49), sur lesquels se trouvent des autocol-
lants « gauche » et « droit » (L ou Left indique
le côté Gauche; R ou Right indique le côté
Droit).
Orientez les Boîtiers Gauche et Droit du Cadre
(48, 49) avec les côtés arrondis dans les
emplacements indiqués.
Pendant quʼune autre personne soulève lʼarrière
du Cadre (1), fixez chaque Boîtier du Cadre
(48, 49) au Cadre à lʼaide de deux Vis de M4 x
16mm (94).
2. Fixez une Roue (50) à lʼavant du Cadre (1) à
lʼaide dʼune Vis à Epaulement de M10 x 41 mm
(63).
Répétez cette étape pour fixer lʼautre Roue
(50).
1
Côté
arrondi
48
94
2
63
50
6
Côté
arrondi
1
49
94
1
50
63
