ENTRETIEN ET PROBLÈMES
Vérifiez et vissez toutes les pièces de lʼappareil ellip-
tique régulièrement. Remplacez toute pièce usée
immédiatement.
Pour nettoyer lʼappareil elliptique, utilisez un chiffon
doux et humide avec un peu dʼeau savonneuse.
IMPORTANT : pour éviter dʼendommager la con-
sole, éloignez-la de tout liquide et des rayons
directs du soleil.
PROBLÈMES AVEC LA CONSOLE
Si les affichages sur les écrans sʼaffaiblissent, les
piles devraient être remplacées ; la plupart des prob-
lèmes de console sont causés par des piles usées.
Référez-vous aux instructions de lʼétape 7 à la page 8
pour changer les piles. Si le capteur cardiaque de la
poignée ne fonctionne pas correctement, référez-vous
à lʼétape 5 à la page 18.

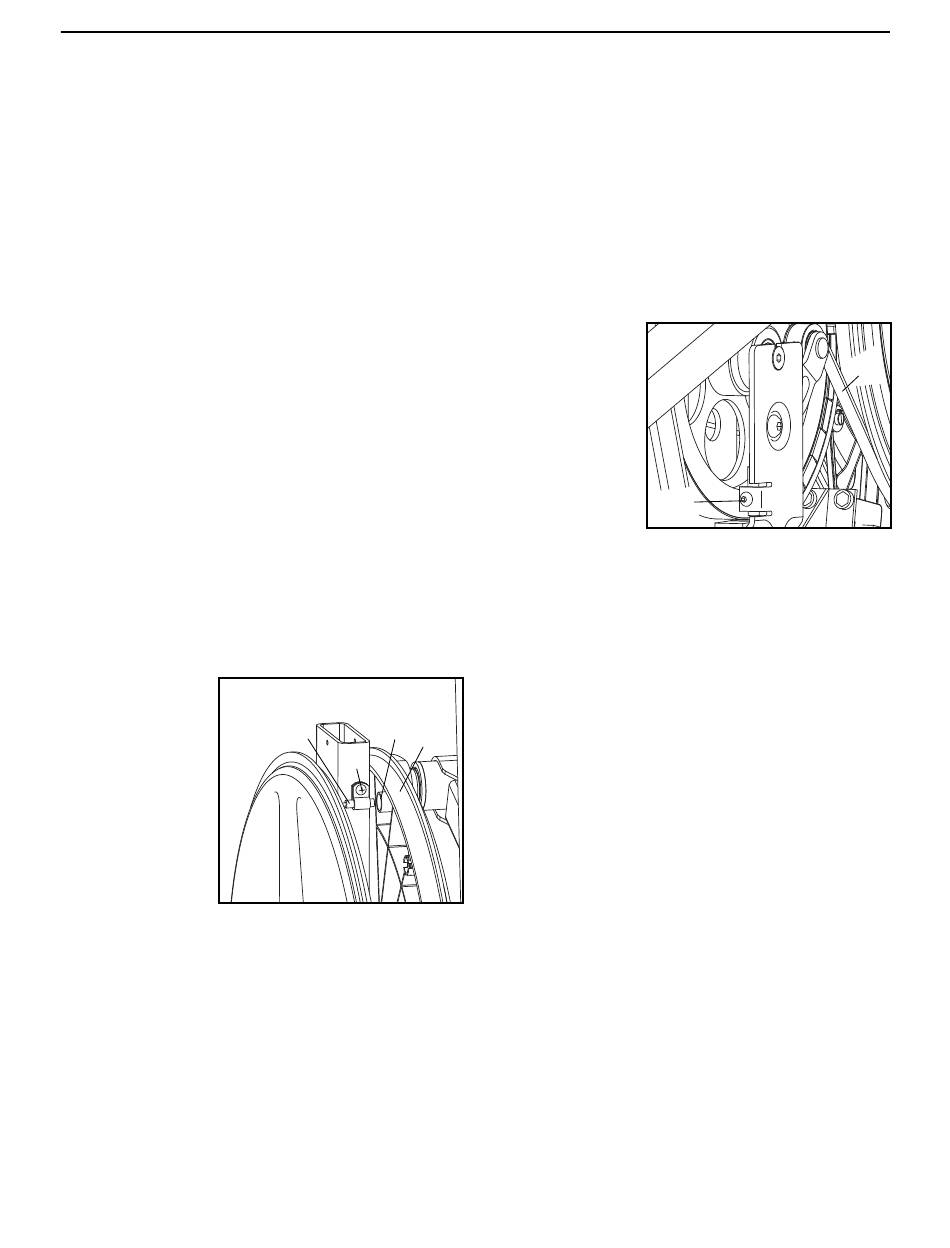

COMMENT AJUSTER LE CAPTEUR MAGNÉTIQUE
Si lʼaffichage de la console nʼest pas correct, le cap-
teur magnétique devrait être ajusté. Enlevez dʼabord
toutes les vis des capots ; les capots comportent
trois tailles de vis—notez le type de vis qui va
dans chaque trou pendant que vous les retirez.
Enlevez doucement les capots du cadre.
Ensuite, localisez
le Capteur
Magnétique (58).
Tournez le
Disque de la
Pédale Gauche
(26) jusquʼà ce
que lʼAimant (41)
soit aligné avec le
Capteur
Magnétique.
Dévissez mais ne
retirez pas la Vis
de M4 x 16mm (94) indiquée. Glissez légèrement le
Capteur Magnétique plus près ou plus loin de lʼAimant
puis, resserrez la Vis. Bougez la Poulie vers lʼavant et
vers lʼarrière de manière à ce que lʼAimant passe
plusieurs fois devant le Capteur Magnétique. Répétez
lʼopération jusquʼà ce que la console affiche des don-
nées correctes. Après avoir réglé correctement le
Détecteur Magnétique, fixez à nouveau les capots.
Remarque : si vous ne savez plus quelle vis doit aller
dans un trou, référez-vous au SCHÉMA DÉTAILLÉ à la
page 27 ainsi quʼà la LISTE DES PIÈCES à la page 24.
41 26
58
94
20
COMMENT AJUSTER LA COURROIE
Si vous sentez que les pédales glissent quand vous
pédalez, même quand la résistance des pédales est
sur le niveau le plus haut, la Courroie (46) doit être
ajustée. Enlevez dʼabord toutes les vis des capots ;
les capots comportent trois tailles de vis—notez le
type de vis qui va dans chaque trou pendant que
vous les retirez. Enlevez doucement les capots du
cadre.
Ensuite, tournez
la Vis de Réglage
de la Courroie
(72) jusquʼà ce
que la Courroie
(46) soit tendue.
Puis, fixez à nou-
veau les capots.
Remarque : si
vous ne savez
plus quelle vis
doit aller dans un
trou, référez-vous au SCHÉMA DÉTAILLÉ B à la page
27 ainsi quʼà la LISTE DES PIÈCES à la page 24.
72
46
