Nº du Modèle PFEVEL71216.0
Nº de Série
Écrivez le numéro de série sur la
ligne ci-dessus pour référence.
SERVICE À LA
CLIENTÈLE
Si vous avez des questions, ou si
des pièces sont manquantes ou
endommagées, veuillez contacter le
Service à la Clientèle (voir les infor-
mations ci-dessous), ou contactez
le magasin où vous avez acheté cet
appareil.
Site Internet : www.iconsupport.eu
Courriel : csfr@iconeurope.com
FRANCE
Téléphone : 0811 98 00 11
Fax : 01 30 56 27 30
BELGIQUE
Téléphone : 0800 58 095
Fax : +33 (0) 1305 62 730
du lundi au vendredi, de 8h à
20h ; le samedi, de 9h à 13h
ATTENTION
Lisez toutes les précautions et les
instructions contenues dans ce
manuel avant d'utiliser cet appa-
reil. Gardez ce manuel pour vous
y référer ultérieurement.
MANUEL DE L'UTILlSATEUR
Autocollant
du Numéro
de Série
www.iconeurope.com
Publicité
Table des Matières

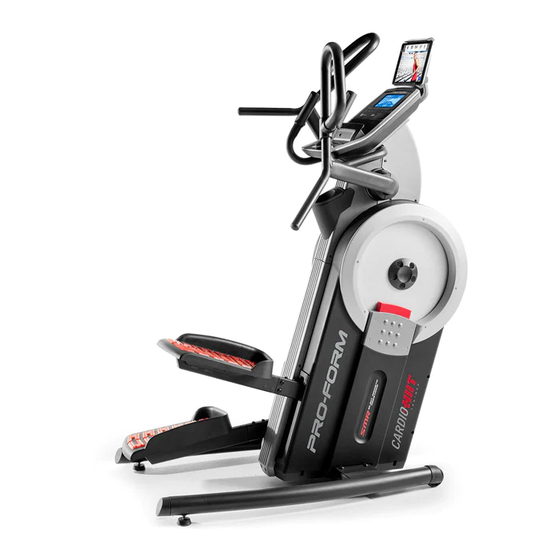

Manuels Connexes pour Pro-Form Cardio HIIT Trainer
