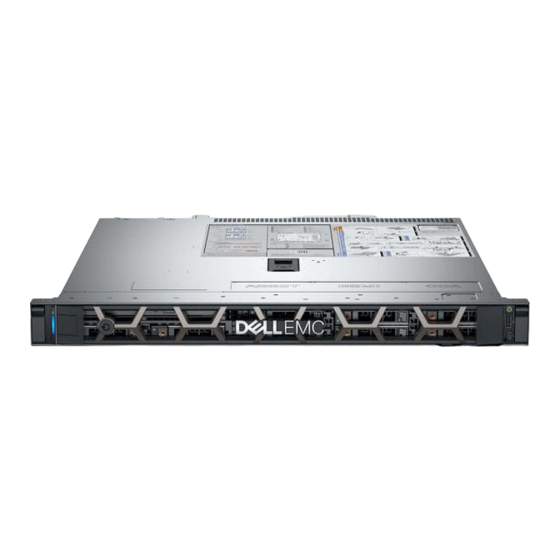

Dell EMC PowerEdge R340 Guide Des Caractéristiques Techniques
Masquer les pouces
Voir aussi pour EMC PowerEdge R340:
- Manuel d'installation et de maintenance (134 pages) ,
- Guide de référence (24 pages) ,
- Manuel d'installation et de maintenance (94 pages)
Manuels Connexes pour Dell EMC PowerEdge R340
Sommaire des Matières pour Dell EMC PowerEdge R340
- Page 1 Dell EMC PowerEdge R340 Guide des caractéristiques techniques Modèle réglementaire: E58S Series Type réglementaire: E58S001...
-
Page 2: Remarques, Précautions Et Avertissements
© 2018 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs. -
Page 3: Table Des Matières
Informations sur le recyclage ou la mise au rebut en fin de cycle de vie..............22 Contacter Dell...................................22 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)........... 22 Quick Resource Locator pour le Dell EMC PowerEdge R340 système...............23 Réception prise en charge automatique avec SupportAssist..................23 Table des matières... -
Page 4: Présentation Du Système Dell Emc Poweredge R340
Présentation du système Dell EMC PowerEdge R340 Le Dell EMC PowerEdge R340 système est un serveur 1U qui prend en charge les éléments suivants : • Un processeur Intel Xeon Scalable • Quatre logements DIMM • Deux blocs d’alimentation en CA •... -
Page 5: Panneaux De Commande
Pour plus d’informations sur les ports, reportez-vous à la section Caractéristiques techniques. Panneaux de commande Panneau de commande gauche Figure 3. Vue du panneau de commande gauche Voyant d’intégrité du système et ID du système Présentation du système Dell EMC PowerEdge R340... -
Page 6: Panneau De Commande Droit
Port du câble du voyant d’état du système (CMA) Ports USB 3.0 (2) Port réseau dédié iDRAC9 Port VGA REMARQUE : Pour plus d’informations sur les ports et les connecteurs, reportez-vous à la section Caractéristiques techniques des ports et des connecteurs. Présentation du système Dell EMC PowerEdge R340... -
Page 7: Caractéristiques Techniques
Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du châssis • Poids du système • Spécifications du processeur • Spécifications des blocs d’alimentation (PSU) • Caractéristiques techniques des ventilateurs de refroidissement •... -
Page 8: Dimensions Du Châssis
Dimensions du châssis Figure 6. Dimensions du châssis Tableau 1. Dimensions du châssis Dell EMC PowerEdge R340 Configuration Configuration 482,0 mm 434,0 mm 42,8 mm Avec cadre : 483,72 mm 522,85 mm 8 disques de 8 disques de (18,98 pouces) -
Page 9: Poids Du Système
Nombre de processeurs pris en charge Processeur Intel Xeon évolutif Spécifications des blocs d’alimentation (PSU) Le système Dell EMC PowerEdge R340 prend en charge jusqu’à deux unités PSU en CA. Tableau 4. Caractéristiques du PSU Dell EMC PowerEdge R340 Bloc... -
Page 10: Caractéristiques De La Batterie Du Système
En option Caractéristiques de la batterie du Système Le Dell EMC PowerEdge R340 système prend en charge une pile bouton au lithium CR 2032 3.0 V du système. Caractéristiques des cartes de montage de cartes d'extension Le système Dell EMC PowerEdge R340 prend en charge jusqu’à deux cartes PCI Express (PCIe) de 3e génération. -
Page 11: Caractéristiques Du Contrôleur De Stockage
Quatre supports de 288 broches 2 666 MT/s Caractéristiques du contrôleur de stockage Le système Dell EMC PowerEdge R340 prend en charge les cartes de contrôleur suivantes : Tableau 9. Cartes de contrôleur du Dell EMC PowerEdge R340 système Contrôleurs internes Contrôleurs externes... -
Page 12: Spécifications Des Ports Et Connecteurs
Le port compatible micro USB 2.0 peut uniquement être utilisé en tant qu’iDRAC Direct ou port de gestion. Caractéristiques techniques des ports de carte réseau (NIC) Le système Dell EMC PowerEdge R340 prend en charge jusqu’à 2 ports de carte réseau (NIC) 10/100/1 000 Mbits/s sur le panneau arrière. Caractéristiques du connecteur série Le Dell EMC PowerEdge R340 système prend en charge un connecteur série sur le panneau arrière, de type 9 broches DTE (Data Terminal... -
Page 13: Spécifications Environnementales
Spécifications environnementales fiche REMARQUE : Pour plus d’informations concernant les certifications environnementales, veuillez vous reporter à la technique environnementale du produit se trouvant avec les manuels et documents sur Dell.com/support/home. Tableau 13. Spécifications de température Température Spécifications Stockage -40- à -65 °C (40 à 149 °F) En fonctionnement continu (pour une altitude de De 10 à... -
Page 14: Température De Fonctionnement Standard
Tableau 18. Spécifications de diminution de température de fonctionnement Diminution de température de fonctionnement Spécifications Jusqu’à 35 °C (95 °F) La température maximale est réduite de 1 °C/300 m (1 °F/547 pieds) au-delà de 950 m (3 117 pieds). 35 à 40°C (95 à 104 °F) La température maximale est réduite de 1 °C/175 m (1 °F/319 pieds) au-delà... -
Page 15: Restrictions De La Température Étendue De Fonctionnement
• Prise en charge d’un processeur de 80 W max. • Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. • L’unité de sauvegarde sur bande (TBU) n’est pas prise en charge. - Page 16 Tableau 22. Caractéristiques de contamination gazeuse Contamination gazeuse Spécifications Corrosion du cuivre <300 Å/mois d'après la Classe G1 telle que définie par ANSI/ ISA71.04-1985. Corrosion de l'argent <200 Å/mois telle que définie par AHSRAE TC9.9. REMARQUE : Niveaux de contaminants corrosifs maximaux mesurés à ≤50% d'humidité relative. Caractéristiques techniques...
-
Page 17: Diagnostics Du Système Et Codes Des Voyants
Diagnostics du système et codes des voyants Les voyants de diagnostic sur le panneau avant du système affichent l'état pendant le démarrage du système. Sujets : • Codes des voyants d’intégrité du système et d’ID du système • Codes du voyant d’iDRAC Direct •... -
Page 18: Codes Du Voyant D'idrac Direct
Recherche du code d’erreur sur Dqrl.dell.com Codes du voyant d’iDRAC Direct Le voyant d'iDRAC Direct s'allume pour indiquer que le port est connecté et utilisé en tant que partie intégrante du sous-système de l'iDRAC. -
Page 19: Codes Du Voyant Du Bloc D'alimentation
Figure 8. Codes des voyants de carte réseau Voyant LED de liaison Voyant LED d’activité Tableau 25. Codes des voyants de carte réseau État État Les voyants de liaison et d’activité sont éteints. La carte réseau n’est pas connectée au réseau. Le voyant de liaison est vert et le voyant d’activité... -
Page 20: Codes Des Voyants Des Disques
Tableau 26. Codes du voyant d’état du bloc d’alimentation CA Codes du voyant État d’alimentation Vert Une source d’alimentation valide est connectée au bloc d’alimentation et le bloc d’alimentation est opérationnel. Orange clignotant Indique un problème lié au bloc d’alimentation. Éteint L’alimentation n’est pas connectée au bloc d’alimentation. - Page 21 Figure 10. Voyants de disque Voyant d’activité (LED) du disque Voyant d’état de disque Étiquette de volumétrie REMARQUE : Si le disque dur est en mode AHCI (Advanced Host Controller Interface), le voyant d’état ne s’allume pas. Tableau 27. Codes des voyants des disques Code des voyants d’état de disque État Clignote en vert deux fois par seconde...
-
Page 22: Obtention D'aide
Contacter Dell Dell propose plusieurs possibilités de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d'une connexion Internet fonctionnelle, consultez votre facture, le bordereau de marchandises ou le catalogue des produits pour trouver les informations de contact. -
Page 23: Quick Resource Locator Pour Le Dell Emc Poweredge R340 Système
Collecte de diagnostic automatisée : SupportAssist collecte automatiquement des informations sur l'état du système depuis vos périphériques et les envoie à Dell EMC en toute sécurité. Ces informations sont utilisées par Dell EMC pour la résolution des problèmes. Obtention d'aide... - Page 24 • Contact proactif : Un agent du support technique Dell EMC vous contacte à propos de ce dossier de support et vous aide à résoudre le problème. Les avantages disponibles varient en fonction du droit au service Dell EMC acheté pour votre appareil. Pour plus d’informations sur SupportAssist, rendez-vous sur Dell.com/supportassist.
