5.17.2 Remplacement du capillaire d'échantillonnage de la sonde
IonSABRE II
Le capillaire de l'échantillon en acier inoxydable de la sonde IonSABRE II doit être remplacé en
cas de contamination, d'endommagement ou d'obstruction persistante.
5.17.2.1 Démontage du capillaire existant
Matériel nécessaire
• Gants non poudrés résistants aux produits chimiques
• Outil combiné constitué d'une clé hexagonale de 2,5 mm et d'une bague d'extraction des
cônes
• Clé plate de 7 mm
Pour démonter le capillaire existant :
Avertissement :
précautionneusement lors d'interventions sur la sonde et la source. Ces composants
peuvent être chauds.
1. Retirez la sonde de la source. Consultez la rubrique
(Page
46).
2. Retirez l'outil combiné constitué de la clé hexagonale de 2,5 mm et de la bague
d'extraction des cônes de son logement, sur le boîtier de l'adaptateur de la source.
3. Retirez les trois vis de fixation du couvercle de l'extrémité de la sonde avec l'outil combiné,
constitué de la clé hexagonale de 2,5 mm et de la bague d'extraction des cônes.

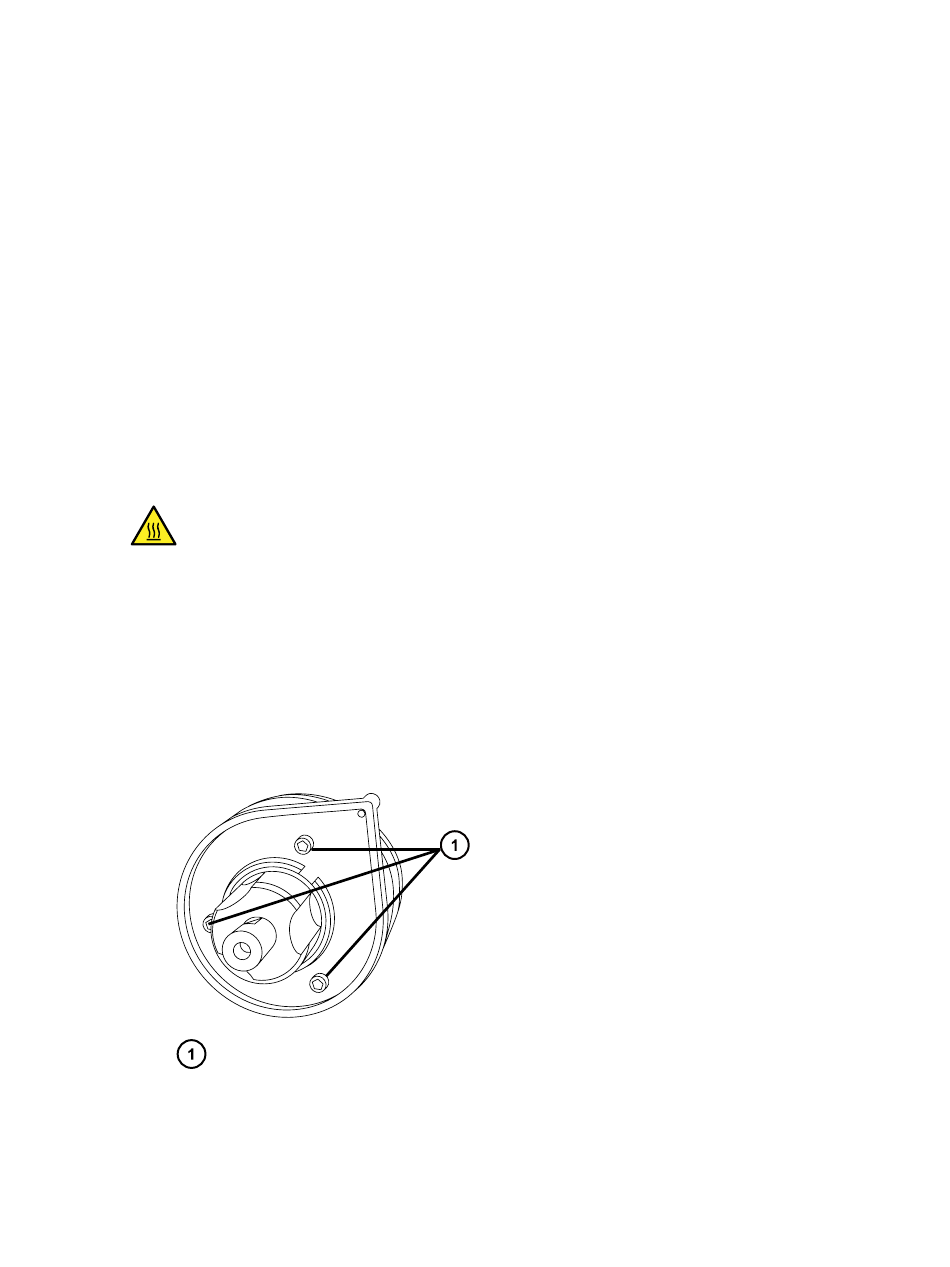

Figure 5–62 : Démontage des deux vis de maintien
Vis de fixation du couvercle de l'extrémité de la sonde
4. Retirez le couvercle de l'extrémité de la sonde et le joint d'étanchéité statique.
pour éviter les blessures par brûlure, procédez
17 mars 2021, 715005046FR Version 03
Page 119
