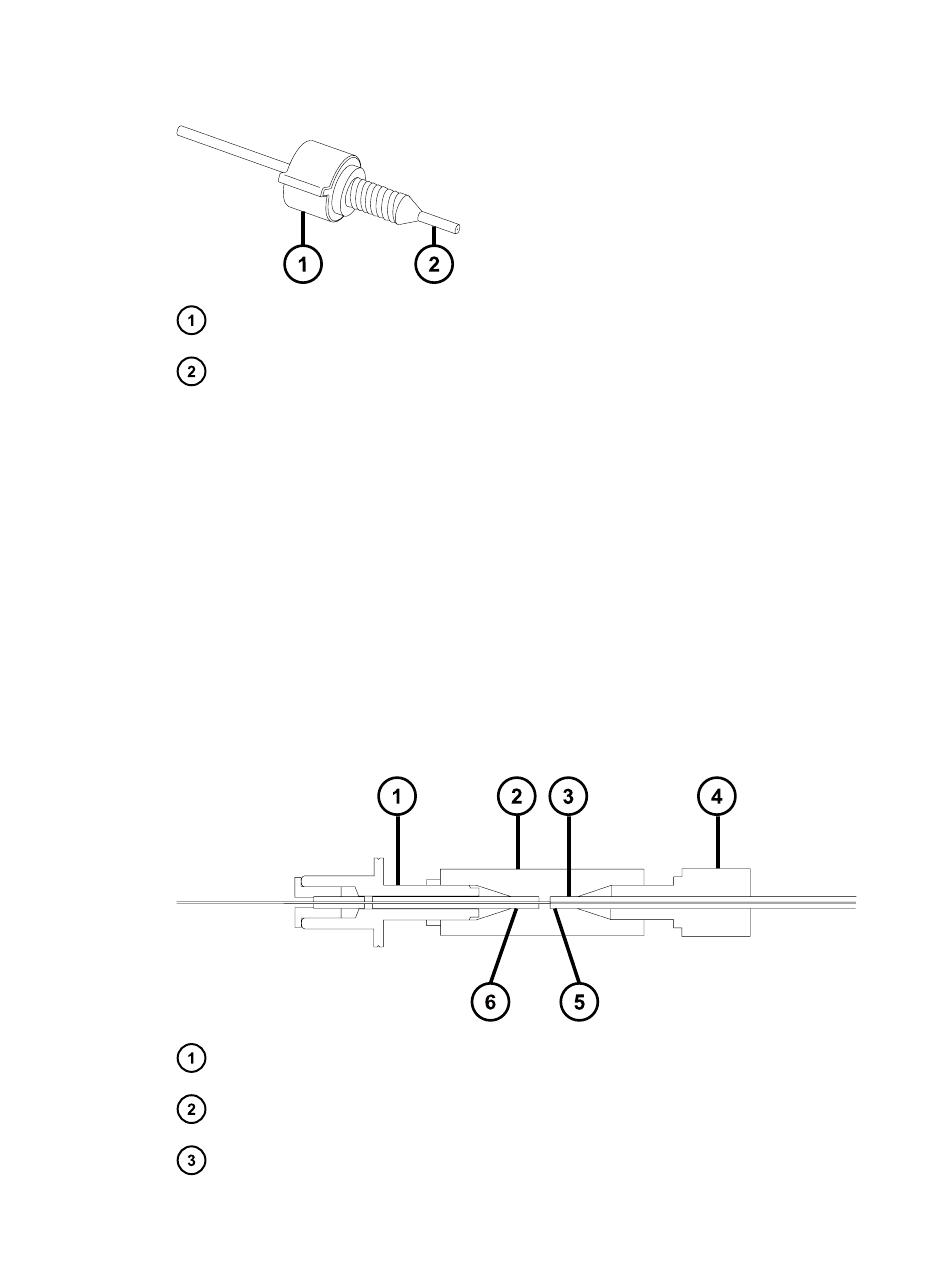

Figure 5–52 : Insertion de la tubulure en PEEK dans le connecteur d'entrée de la
sonde
Connecteur d'entrée de la sonde
Tube en PEEK rouge
11. Utilisez l'extrémité de la tubulure en PEEK rouge pour pousser le capillaire dans le raccord
union en PEEK. Insérez la tubulure le plus loin possible dans le raccord union en PEEK.
Explication :
cela permet de s'assurer que le capillaire et la tubulure en PEEK rouge
sont en contact à l'intérieur du raccord union en PEEK.
12. Maintenez une légère pression sur la tubulure en PEEK rouge pour qu'elle reste en contact
avec le capillaire. Vissez et serrez complètement le connecteur d'entrée dans le raccord
union en PEEK.
Précision :
le schéma en coupe suivant indique combien il est important de pousser le
capillaire en place à l'aide de la tubulure en PEEK rouge plutôt que d'utiliser le manchon
en PTFE. Notez que le capillaire dépasse légèrement de l'extrémité du manchon en PTFE
et touche la tubulure en PEEK rouge. Pour atteindre cette position, il est préférable de
pousser le capillaire en place à l'aide de la tubulure en PEEK rouge.
Figure 5–53 : Fixation du connecteur d'entrée
Manchon
Raccord union en PEEK
Tube en PEEK rouge
17 mars 2021, 715005046FR Version 03
Page 111
