Précision :
vous pouvez retourner la chambre d'ionisation pour faciliter cette opération.

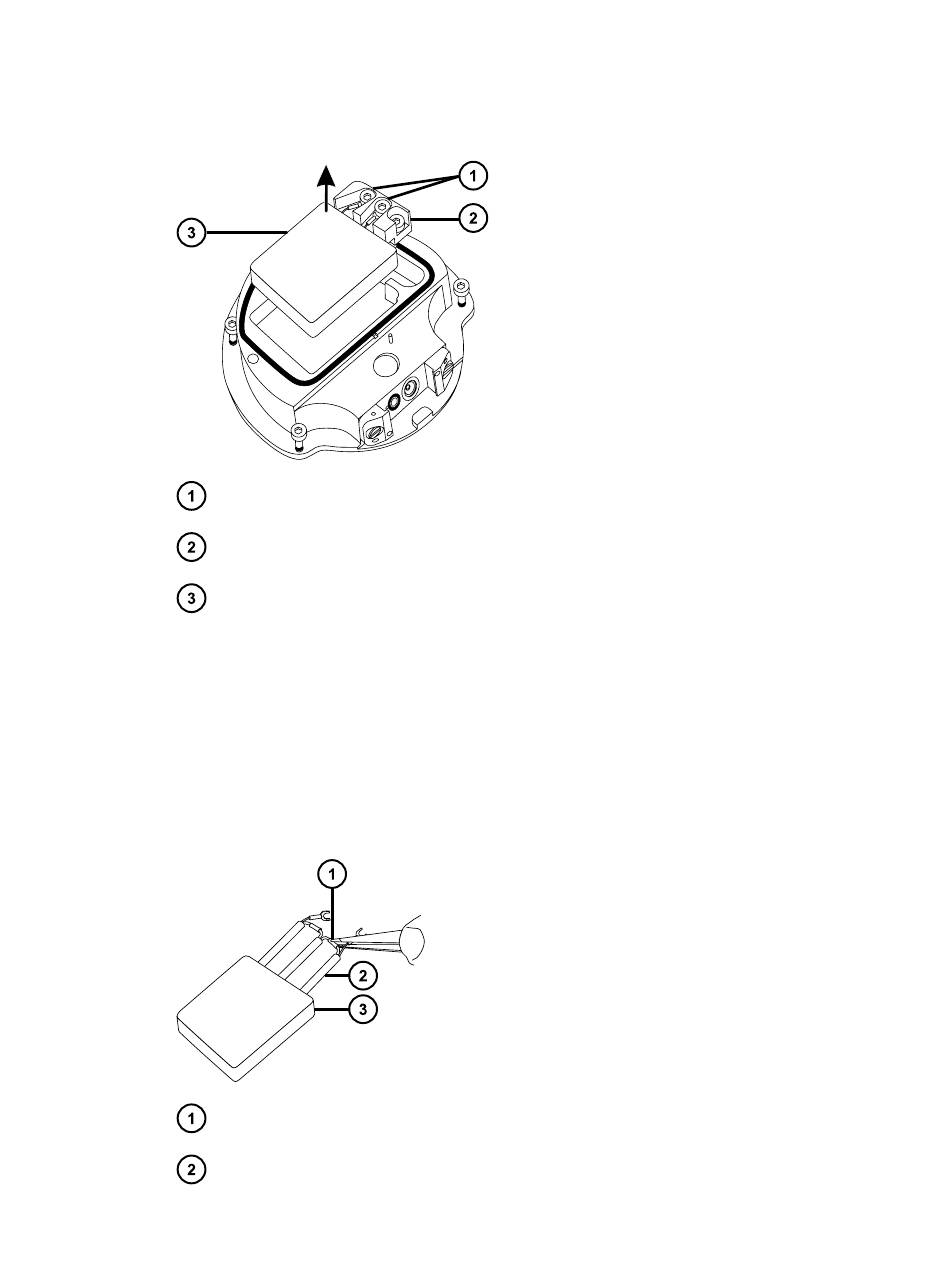

Figure 5–97 : Démontage du bornier en PEEK et du bloc de fixation du réchauffeur
en céramique
Vis de fixation des fils de la cartouche chauffante
Bornier en PEEK
Bloc de fixation du réchauffeur en céramique
7. Desserrez les deux vis fixant les fils de la cartouche chauffante au bornier en PEEK avec
l'outil combiné, constitué de la clé hexagonale de 2,5 mm et de la bague d'extraction des
cônes.
8. Déconnectez du bornier en PEEK les fils de la cartouche chauffante.
9. Avec la pince à bec effilé, saisissez délicatement la gaine thermorétractable sur la
cartouche. Glissez la cartouche hors du bloc de fixation du réchauffeur en céramique.
Figure 5–98 : Démontage de la cartouche du bloc de fixation du réchauffeur en
céramique
Bloc de fixation du réchauffeur en céramique
Gaine thermorétractable
17 mars 2021, 715005046FR Version 03
