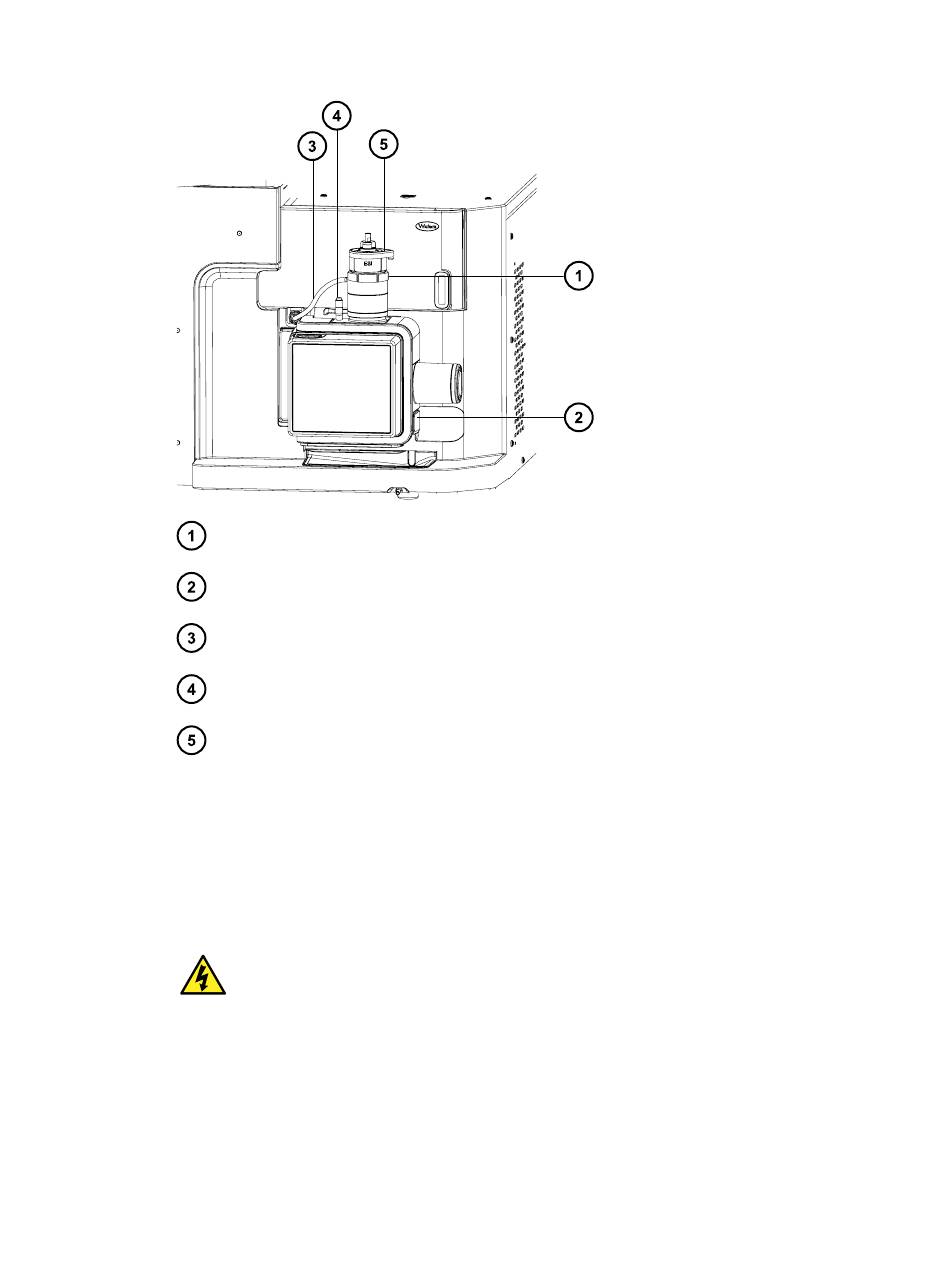

Figure 3–2 : Sonde ESI montée sur l'enceinte de la source LockSpray
Bague de blocage de la sonde
Dispositif de déblocage de l'enceinte de la source
Câble haute tension ESI
Vernier de réglage de la sonde
Sonde ESI
4. Serrez la bague de blocage de la sonde pour fixer la sonde.
Précision :
l'instrument effectue un essai de pression automatique lorsque la sonde est
correctement installée.
5. Branchez le câble de la sonde ESI dans le connecteur haute tension.
6. Ouvrez la porte d'accès aux vannes du système fluidique. Voir la figure dans la rubrique
Organisation physique du système fluidique (Page
Avertissement :
de tubulure en acier inoxydable pour relier la vanne de dérivation à la sonde.
Utilisez la tubulure en PEEK fournie avec l'instrument.
7. Connectez, avec un raccord long à serrage manuel, la tubulure de diamètre intérieur
minimum 0,004 pouce entre le port 2 (port supérieur) de la vanne de dérivation et la sonde
ESI.
8. Fixez le raccord union avec une virole et un écrou en PEEK à serrage manuel.
pour éviter les électrisations statiques bénignes, n'utilisez pas
17 mars 2021, 715005046FR Version 03
