Capillaire
Étiquette d'avertissement
22. Fixez le couvercle d'extrémité et le joint sur la sonde ESI en serrant les trois vis captives à
l'aide de la clé hexagonale de 2,5 mm.
23. Insérez le joint en nickel neuf dans l'extrémité de la sonde ESI afin qu'il repose autour du
tube en acier inoxydable étroit, situé à l'intérieur de l'extrémité.

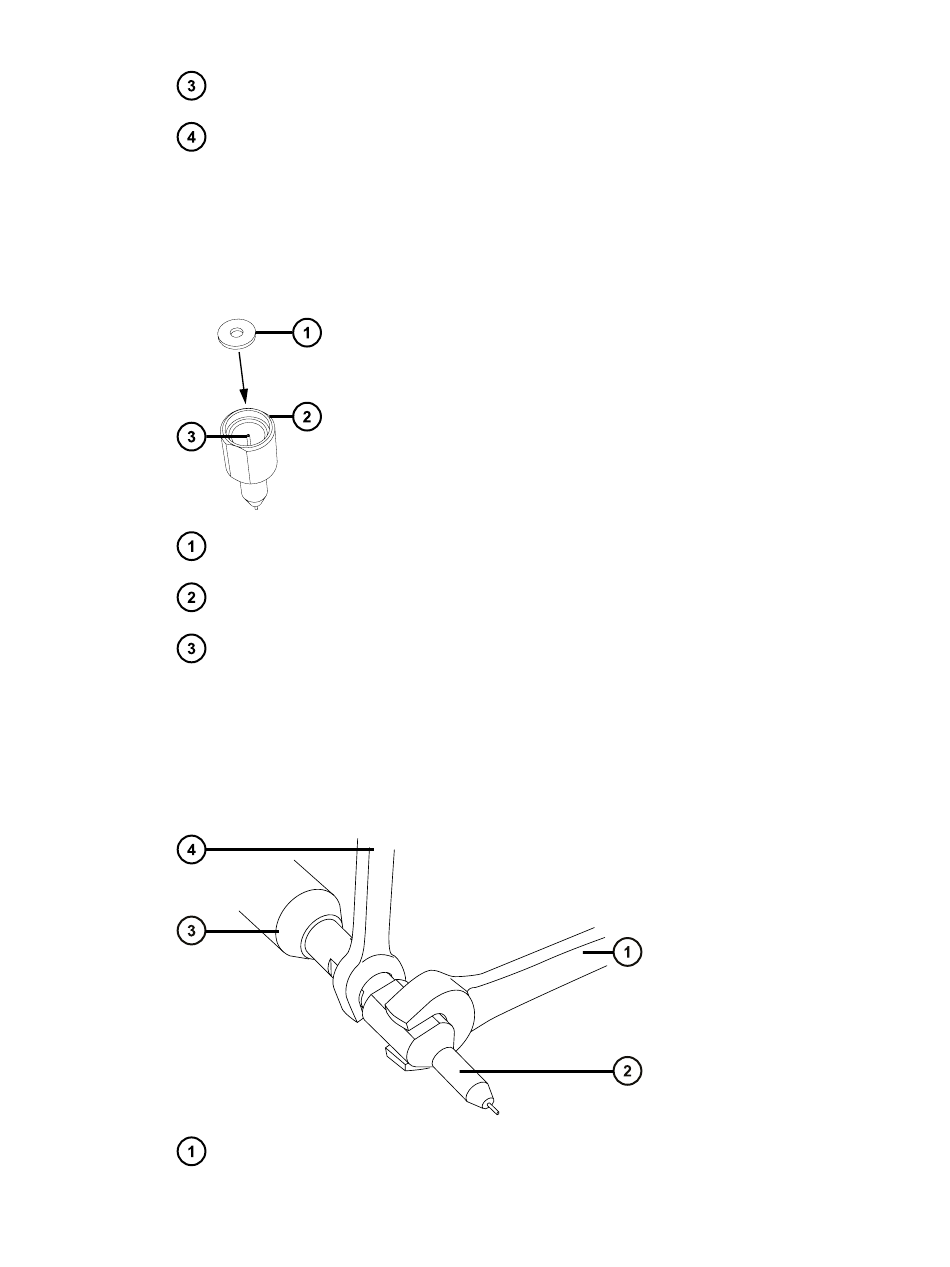

Figure 5–60 : Insertion du joint en nickel
Joint en nickel
Extrémité de la sonde ESI
Tube en acier inoxydable
24. Glissez délicatement l'extrémité de la sonde sur la sonde ESI, en vérifiant que le capillaire
pénètre bien dans le tube en acier inoxydable à l'intérieur de l'extrémité de la sonde.
25. Vissez l'extrémité de la sonde sur le bloc de la sonde ESI.
26. Serrez l'extrémité de la sonde à l'aide des clés de 7 et 10 mm, comme illustré ci-dessous.
Figure 5–61 : Fixation de l'extrémité de la sonde
Clé plate de 10 mm
17 mars 2021, 715005046FR Version 03
Page 117
