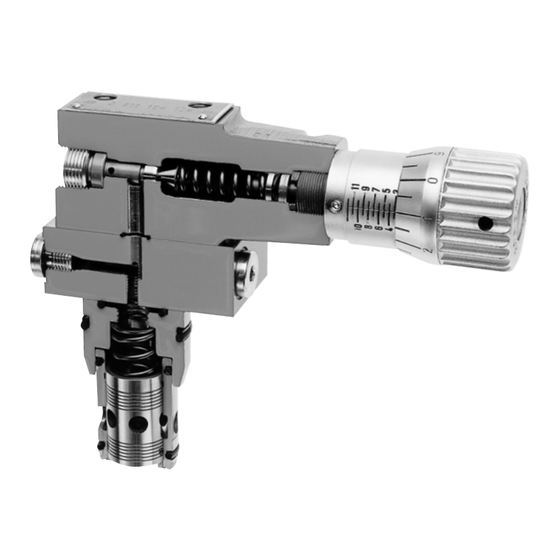

2-Wege-Einbauventile
2-way cartridge valves
Valves cartouches à 2 voies
Typ ISO 7368
Nenngröße (NG)
Nominal size (NG)
Cotes nominales (NG)
Maximaler Betriebsdruck
Maximum working pressure
Pression de service maximale
Inhalt
siehe Seite 3
Merkmale
– kleines Bauvolumen, wenig Gewicht
– viele Funktionen realisierbar
– servicefreundlich
– hohe Flexibilität
– große Volumenströme steuerbar
– geringe Druckspitzen
– geringe Leckölströme
– hohe Schaltgeschwindigkeit
16...50
315 bar
Contents
see page 3
Features
– Small unit volume, low weight
– Many functions can be performed
– Service-friendly
– Highly flexible
– A higher flow rate can be controlled
– Low pressure peaks
– Low leakage flow
– High switching speed
1 987 761 105/02.08
Ersetzt/Replaces
Remplace 10. 05
Sommaire
voir page 3
Particularités
– Encombrement et poids réduits
– Réalisation possible de nombreuses
fonctions
– Entretien et maintenance faciles
– Pilotage possible de débits importants
– Faibles pointes de pression
– Fuites internes minimes
– Vitesses de commutation élevées
1/52
