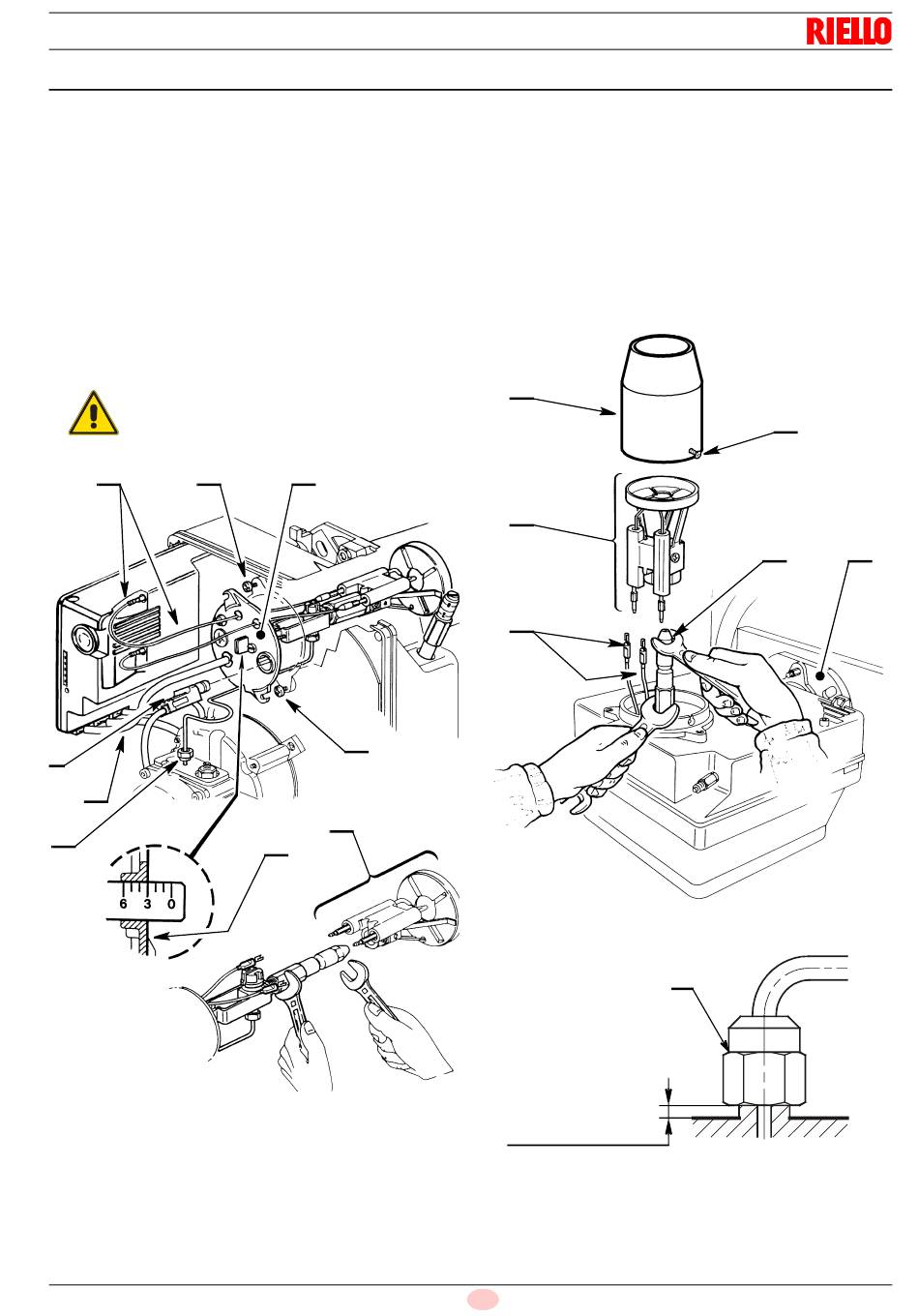

5.11 Onderhoudspositie voor de brander RG1RK
De verstuiver, de vlamhouder en de elektroden kunnen op twee
wijzen bereikt worden:
1° wijze (Afb. 16):
verwijder de kabeltjes 4) (Afb. 16) van de controledoos, ver-
wijder de vlamsensor 11), en draai de moer 9) van de pomp
los.
Los de schroeven 8), en verwijder de groep verstuiverhou-
der 7) door naar rechts te draaien.
Verwijder de kabeltjes 4) van de elektroden, los de schroef
3) (Afb. 15), en verwijder de vlamhoudersteungroep 5) van
de groep verstuiverhouder 7).
Draai de verstuiver 6) aan en houd daarbij de verstuiver-
houder vast met een sleutel.
Monteer alles weer door de hierboven beschreven hande-
lingen in de omgekeerde volgorde uit te voeren.
Schroef bij de hermontage van de verstuiverhou-
dergroep de moer 9) vast zoals aangeduid wordt
in Afb. 18.
OPGELET
4
8
11
10
9
7
8
5
7
E9313
Installatie
2° wijze (Afb. 16):
schroef de moer voor bevestiging op de flens los, verwijder
hem en neem de brander uit de ketel.
Haak de brander aan de flens 1) (Afb. 17), draai de schroe-
ven 3) los en verwijder de monding 2).
Verwijder de kabeltjes 4) van de elektroden, los de schroef
3) (Afb. 15), en verwijder de vlamhoudersteungroep 5) van
de groep verstuiverhouder 7).
Vervang de verstuiver (6) en draai hem goed vast door hem
aan te draaien zoals in Afb. 17 wordt aangeduid.
Monteer alles weer door de hierboven beschreven hande-
lingen in de omgekeerde volgorde uit te voeren.
2
5
4
E9312
Sluit zonder de
Afb. 16
eindslag te bereiken
19
NL
3
6
Afb. 17
9
Afb. 18
20136934
1
D5684
