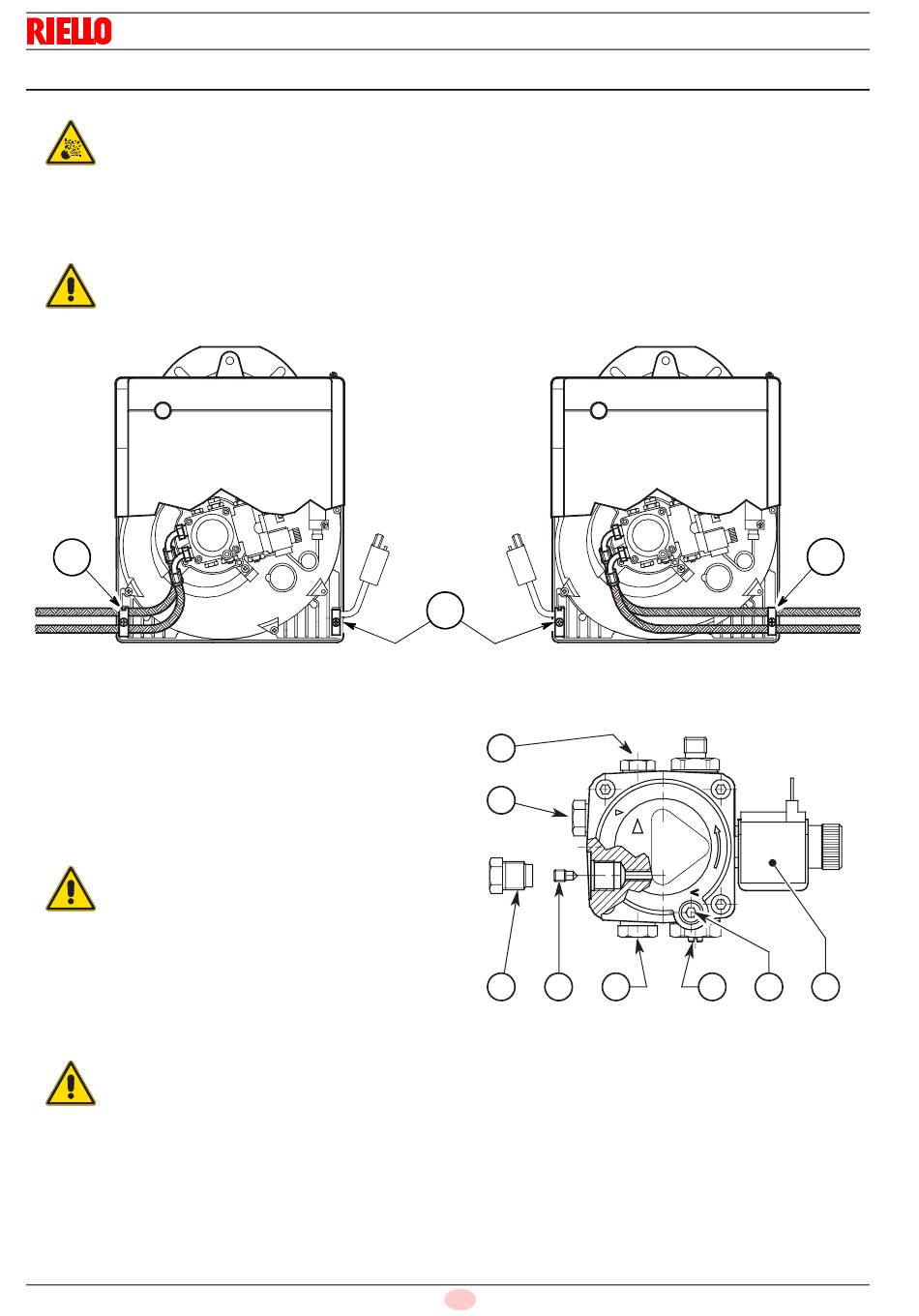

5.12 Installations hydrauliques

Risque d'explosion en raison de la fuite de com-
bustible en présence de sources inflammables.
Précautions: éviter les chocs, les frottements, les
étincelles, la chaleur.
Vérifier la fermeture du robinet d'arrêt de combus-
tible, avant d'effectuer une quelconque interven-
tion sur le brûleur.
L'installation de la ligne d'alimentation en com-
bustible doit être effectuée par le personnel habi-
lité, conformément aux normes et dispositions en
vigueur.
ATTENTION
1

5.12.2 Pompe

La pompe est prévue pour un fonctionnement bitube.
Avant de mettre en fonction le brûleur il faut s'assurer que le tube
de retour du combustible ne soit pas bouché.
Une contrepression excessive ( 1 bar) peut provoquer la rupture
de l'organe d'étanchéité de la pompe avec des fuites de combus-
tible à l'intérieur du brûleur.
Pour le fonctionnement monotube, il est néces-
saire de dévisser le bouchon de retour 2), enlever
la vis de
bouchon 2)(Fig. 21).
ATTENTION
La pompe dispose d'un organe de réglage de la pression d'ali-
mentation 5).
La pression augmente en tournant celui-ci dans le sens des ai-
guilles d'une montre et diminue en le tournant dans le sens
contraire.
La sensibilité est d'environ 1 bar par tour.
Vérifier périodiquement l'état des tuyaux flexibles.
Si nécessaire, installer un filtre sur la ligne d'ali-
mentation en combustible.
ATTENTION
20136934
bypass 3), puis revisser
Installation

5.12.1 Alimentation de la combustion

Le brûleur est prévu pour recevoir les tuyaux d'alimentation fioul
domestique des deux côtés.
Si nécessaire, installer un filtre sur la ligne d'alimentation en com-
bustible.
2
8
1
le
2 3
Aspiration
1
Retour
2
Vis de by-pass
3
Raccord manomètre
4
Régulateur de pression
5
Raccord de vacuomètre
6
Vanne
7
Prise de pression auxiliaire
8
5.12.3 Réglage de la pression
 La pompe est préréglée en usine à 12 bar.
 Si nécessaire, régler la pression à l'aide de la vis 5)(Fig. 20).
20
F
4 5 6
1
D5345
Fig. 19
D5487
7
Fig. 20
