5.12.4 Installations monotube sous pression

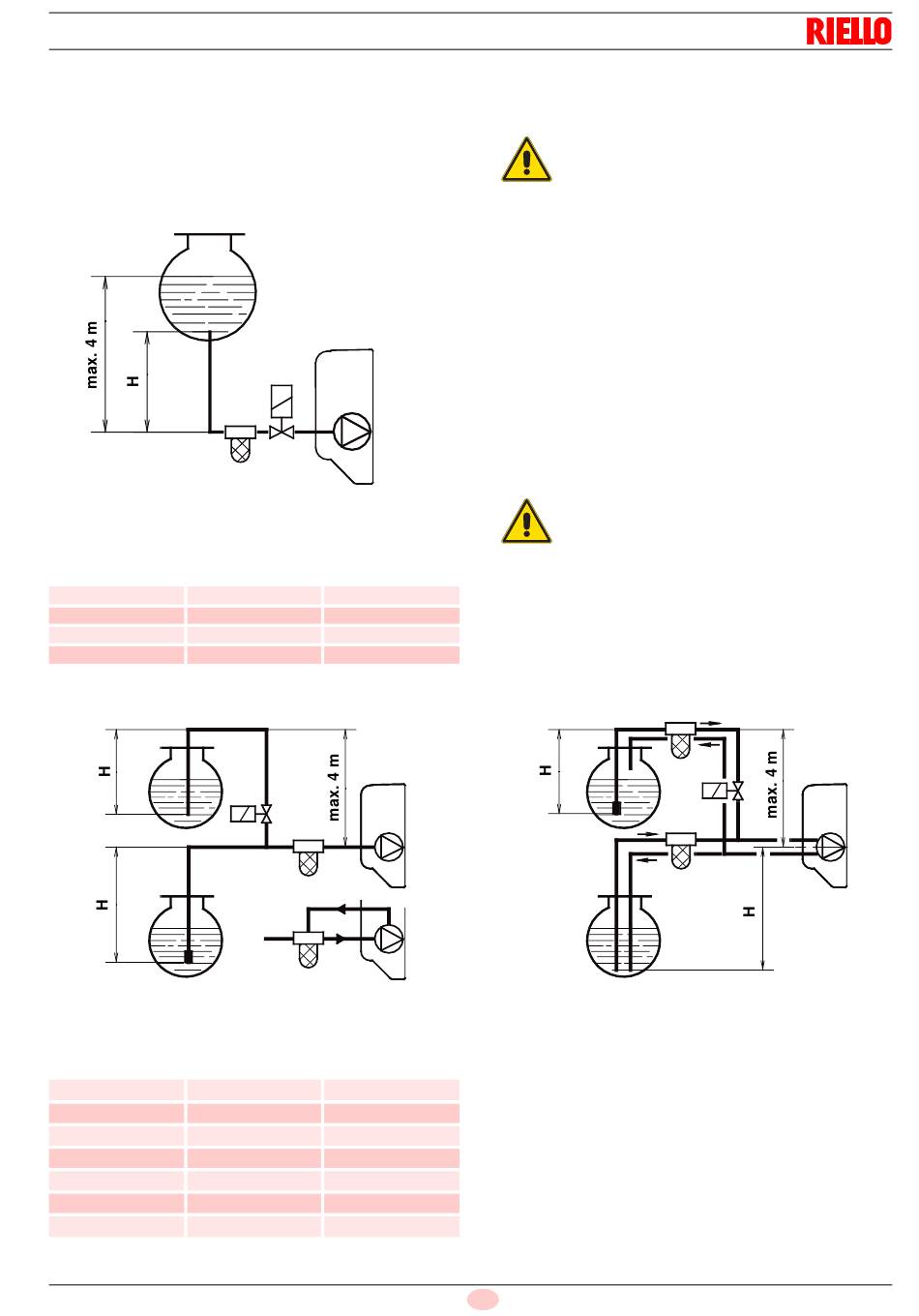

Les installations monotube sous pression (Fig. 21) ont une pres-
sion positive du combustible à l'entrée du brûleur.
Elles ont généralement le réservoir plus haut que le brûleur ou des
systèmes de pompage du combustible à l'extérieur de celui-ci.
Pour un fonctionnement monotube, il faut dévisser le bouchon de
retour 2), puis enlever la vis de dérivation 3) et enfin revisser le
bouchon 2) au couple de serrage de 0,5 Nm.
H
mètres
Ø (8 mm)
0.5
1
1.5
2
H
mètres
0
0,5
1
1,5
2
3
3,5
S9666
L mètres
Ø (10 mm)
10 20
20 40
40 80
60 100
A
L mètres
Øi 8 mm Øi 10 mm
35 100
30 100
25 100
20 90
15 70
8 30
6 20
Installation
= Dénivellation
H
= Longueur maximale du tuyau d'aspiration
L
= Diamètre intérieur du tuyau
Ø
L'installateur doit garantir que la pression d'ali-
mentation ne sera supérieure à 0,5 bar.
Si cette valeur est dépassée, il y a une contrainte
ATTENTION
excessive de l'organe d'étanchéité de la pompe.
Dans l'installation de la Fig. 21, le tableau reporte les longueurs
maximales à titre indicatif pour la ligne d'alimentation en fonction
de la dénivellation, de la longueur et du diamètre du conduit du
combustible.
5.12.5 Amorçage de la pompe
Dans l'installation de la Fig. 21, il suffit de desserrer la fixation du
vacuomètre 6) et d'attendre la sortie du combustible.
Dans les installations A et B de la Fig. 22, démarrer le brûleur et
attendre l'amorçage. Si le blocage se produit avant l'arrivée du
combustible, attendre au moins 20 secondes, puis recommencer
cette opération.
Il ne faut pas dépasser la dépression max. de 0,4 bar (30 cm Hg).
Il y a dégazage du combustible au-delà de cette valeur.
Les tuyaux doivent être parfaitement étanches.
Fig. 21
ATTENTION
5.12.6 Installations par dépression
Les installations par dépression (Fig. 22) ont une pression néga-
tive du combustible (dépression) à l'entrée du brûleur.
En général, le réservoir est plus bas que le brûleur.
Tab. E
= Dénivellation
H
= Longueur maximale du tuyau d'aspiration
L
= Diamètre intérieur du tuyau
Ø
Tab. F
21
F
B
S9667
Fig. 22
20136934
