5.10 Afstellingen voor de brander RG1RK

5.10.1 Regeling van de branderkop

De regeling van de branderkop hangt af van het doorstromings-
vermogen van de brander.
Ga als volgt te werk om de regeling uit te voeren:

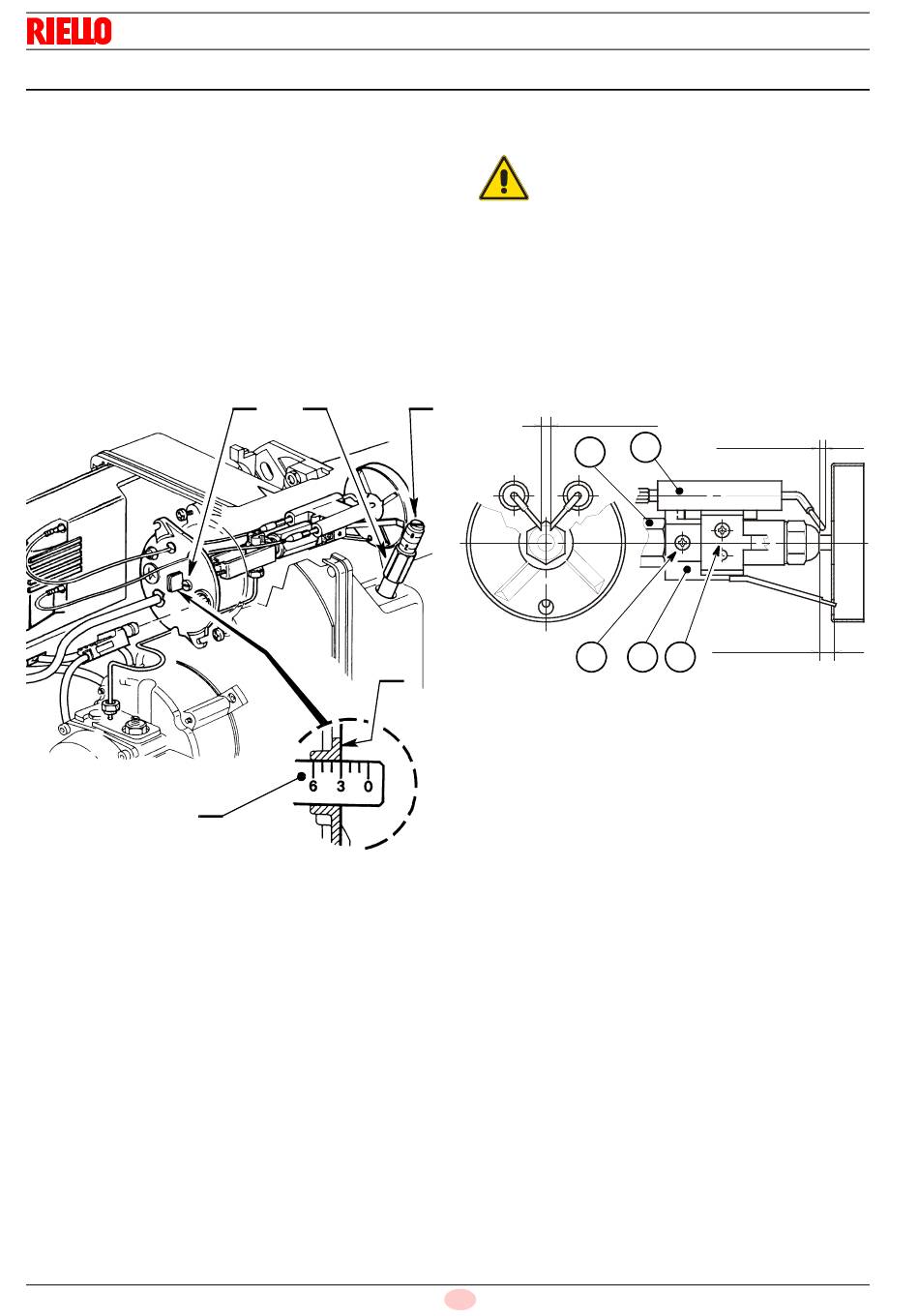

 draai de regelschroef 12) (Afb. 14) rechtsom of linksom tot
het merkteken op de regelbeugel 13) (Afb. 14) samenvalt
met het buitenvlak van de verstuiverhoudergroep 7) (Afb.
14).
 In het voorbeeld is de regelbeugel 13) geijkt op het merkte-
ken 3; dit betekent dat de brander afgesteld is voor een
debiet van 3,3 kg/u met de pompdruk op 12 bar en met
gebruik van een verstuiver van 0,85 GPH, zoals wordt aan-
gegeven in Tab. G pag. 22
S7951
13

5.10.2 Afstelling luchtklep

Ga als volgt te werk om de luchtschuif te regelen:
 Draai de moer 14) (Afb. 14) los en stel de schuif af met de
schroef 15) (Afb. 14).
 Schroef na de regeling de moer 14) opnieuw vast.
Bij het stilvallen van de brander wordt de luchtschuif automatisch
gesloten, tot bij een maximumonderdruk bij het rookkanaal tot 0,5
mbar.
20136934
Installatie
12 14
7
Afb. 14

5.10.3 Regeling van de elektroden

De maten in Afb. 15 moeten gerespecteerd wor-
den.
OPGELET
 Om de elektroden te bereiken, moet de handeling uitge-
voerd worden die is beschreven, zie paragraaf "Werkings-
positie" op pag. 14.
Voer de regeling als volgt uit:
 Leg de vlamhoudersteungroep 1) (Afb. 15) op de verstuiver-
houder 2) (Afb. 15) en zet vast met de schroef 3) (Afb. 15).
Draai de schroef 5)(Afb. 15) los om de elektrodegroep 4)
indien nodig bij te stellen.
15
4,5
D5343
18
NL
0
– 0,5 mm
2 ÷ 2,5
4
2
5,5 ±
3 1 5
mm
0,3 mm
Afb. 15
