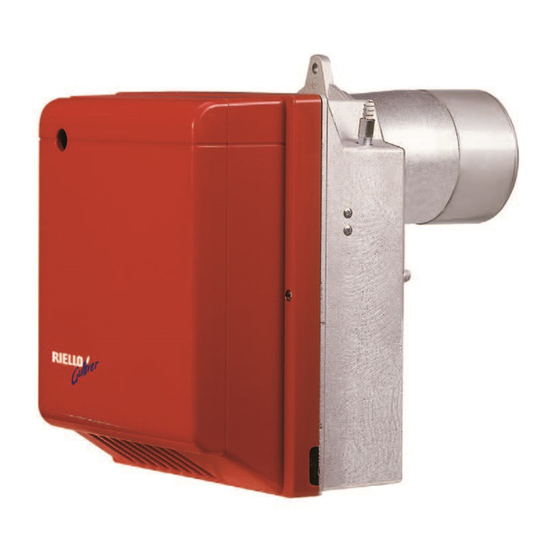

Riello RG1RKD Instructions Pour L'installation, L'utilisation Et L'entretien

Masquer les pouces Voir aussi pour RG1RKD:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
Istruzioni per installazione, uso e manutenzione
Installations-, Bedienungs- und Wartungsanleitung
Instructions pour l'installation, l'utilisation et l'entretien
Installation, use and maintenance instructions
Handleiding voor installatie, gebruik en onderhoud
Bruciatori di gasolio
I
Öl-Gebläsebrenner
D
Brûleurs fioul domestique
F
Light oil burners
GB
Stookoliebranders
NL
Funzionamento bistadio
Zweistufiger Betrieb
Fonctionnement à 2 allures
Two stage operation
Tweetrapsbrander
CODICE - CODE
3736650
MODELLO - MODEL - MODELE
MODEL
RG1RKD
TIPO - TYPE
366 T1
2902305 (8) - 05/2016

Publicité

Table des Matières
loading

Manuels Connexes pour Riello RG1RKD

Sommaire des Matières pour Riello RG1RKD

  • Page 1 Öl-Gebläsebrenner Brûleurs fioul domestique Light oil burners Stookoliebranders Funzionamento bistadio Zweistufiger Betrieb Fonctionnement à 2 allures Two stage operation Tweetrapsbrander MODELLO - MODEL - MODELE CODICE - CODE TIPO - TYPE MODEL 3736650 RG1RKD 366 T1 2902305 (8) - 05/2016...

  • Page 3: Table Des Matières

    INDICE DESCRIZIONE DEL BRUCIATORE ..FUNZIONAMENTO ....1.1 Materiale a corredo ....4.1 Regolazione della combustione.
  • Page 4 DATI TECNICI 2.1 DATI TECNICI TIPO 366 T1 ÷ ÷ Portata – Potenza termica 1,2 / 1,45 5 kg/h – 14 / 17 60 kW ÷ Combustibile Gasolio, viscosità 4 6 mm /s a 20°C ± Alimentazione elettrica Monofase, 230 V 50Hz Motore 0,85 A assorbiti...
  • Page 5 INSTALLAZIONE 3.1 FISSAGGIO ALLA CALDAIA L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E NORMATIVE LOCALI. Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3). Allargare, se necessario, i fori dello schermo isolante (5), (vedi fig. 4). Fissare alla portina della caldaia (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3) interponendo lo schermo isolante (5), (vedi fig.
  • Page 6 3.3 IMPIANTI IDRAULICI ATTENZIONE Accertarsi, prima di mettere in funzione il bruciatore, che il tubo di ritorno del combustibile non abbia occlusioni. Una eccessiva contropressione provocherebbe la rottura dell’organo di tenuta della pompa. La pompa è predisposta per funzionamento bitubo. Per il funzionamento monotubo è...
  • Page 7 3.4 COLLEGAMENTI ELETTRICI NOTE: ATTENZIONE – Sezione dei conduttori: min. 1 mm NON SCAMBIARE IL (Salvo diverse indicazioni di norme e leggi locali). NEUTRO CON LA FASE – I collegamenti elettrici eseguiti dall’installatore devono rispettare le norme vigenti nel paese. Collegare il termostato 2°...

  • Page 8: Regolazione Della Combustione

    FUNZIONAMENTO 4.1 REGOLAZIONE DELLA COMBUSTIONE In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regola- zione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il controllo della concentrazione di CO e CO nei fumi, della loro temperatura e di quella media dell’acqua della caldaia.

  • Page 9: Regolazione Elettrodi

    Fig. 12 – Estrarre il gruppo portaugello (1) dopo aver allentato le viti (2), svitato il dado (3), sfila- to i cavetti (4) dall’apparecchiatura, la foto- resistenza (5) e la presa (6). – Sfilare i cavetti (4) dagli elettrodi, estrarre dal gruppo portaugello (1) il gruppo sup- porto elica (9) dopo aver allentato la vite (3, fig.

  • Page 10: Pressione Pompa E Portata Aria

    4.3 PRESSIONE POMPA E PORTATA ARIA REGOLAZIONE 1° STADIO REGOLAZIONE SERRANDA ARIA Allentare il dado (1), agire sulla vite (2) e portare l’indice (3) sulla posizione desiderata. Quindi bloccare il dado (1),(vedi fig. 14). REGOLAZIONE PRESSIONE Viene tarata in fabbrica a 9 bar. Se è...

  • Page 11: Riscaldamento Del Combustibile

    4.4 RISCALDAMENTO DEL COMBUSTIBILE Per garantire l’accensione ed il funzionamento regolari anche alle basse temperature, il bruciatore è dotato di un riscaldatore del gasolio nella testa di combustione. Il riscaldatore si inserisce alla chiusura dei termostati. Il consenso all’avviamento del bruciatore avviene mediante un termostato posto sul portaugello una volta raggiunta la temperatura ottimale per l’accensione.
  • Page 12 ANOMALIE / RIMEDI Si elencano alcune cause e i possibili rimedi a una serie di anomalie che potrebbero verificarsi e portare ad un mancato o non regolare funzionamento del bruciatore. Un’anomalia, nel funzionamento nella maggior parte dei casi, porta alla accensione della segnalazione all’in- terno del pulsante di sblocco dell’apparecchiatura di comando e controllo (pos.
  • Page 13 INDEX BESCHREIBUNG DES BRENNERS . . . BETRIEB ......1.1 Mitgeliefertes Zubehör ....4.1 Einstellung der Brennerleistung.
  • Page 14 TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 366 T1 ÷ ÷ Durchsatz - Feuerungswärmeleistung 1,2 / 1,45 5 kg/h – 14 / 17 60 kW ÷ Brennstoff Heizöl-EL, Viskosität 4 6 mm /s bei 20°C ± Stromversorgung Einphasig, 230 V 50Hz Motor Stromaufnahme 0,85 A –...
  • Page 15 INSTALLATION 3.1 BRENNERMONTAGE Abb. 2 Abb. 4 D5012 Abb. 3 S7189 Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern, (siehe Abb. 4). Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren, (siehe Abb 2).
  • Page 16 3.3 ÖLVERSORGUNGSANLAGE WICHTIGER HINWEIS: Es muß sichergestellt werden, daß die Ölrücklauf-Leitung ohne Verengung und Verstopfung frei in den Tank zurückgeführt wird. Durch Druckerhöhung von mehr als 0,5 bar im Rücklauf wird die Ölpumpe undicht. Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Wird ein Pumpen-Einrohrbetrieb für notwendig erachtet, so ist der Rücklauf-Schlauchleitungsstopfen (2) zu lösen und die By- Pass Schraube (3) zu entfernen.
  • Page 17 3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA ANMERKUNGEN: WICHTIGER HINWEIS – Leiterdurchmesser 1 mm 2 . NULLEITER NICHT MIT DER – Die vom Installateur ausgeführten elektrischen Verbindungen PHASE VERWECHSELN. müssen den Lokalen Bestimmungen entsprechen. 2. Stufe Thermostat zwischen T6 und T8 Klemmen an- schliessen, dabei die Brücke entfernen. 230V 50Hz PRÜFUNG: Die Regelabschaltung des Brenners kann man...
  • Page 18 BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, ihrer Temperatur und der mittlenen Kesseltemperatur.
  • Page 19 Abb. 12 – Den Düsenstock (1) heraus- nehmen, nachdem vorher die Schrauben (2) gelockert, die Mutter (3) gelöst, die Zündkabel (4) vom Steuergerät, der Photowiderstand (5) und die Steckdose (6) abgenommen wurden. – Die Zündkabel (4) von den Elektroden abneh- men, den Stauscheibenhalter (9) vom Düsen- stock (1) herausnehmen, nachdem die Schraube (3, Abb.
  • Page 20 4.3 PUMPENDRUCK UND LUFTDURCHSATZ EINSTELLUNG 1. STUFE LUFTKLAPPENEINSTELLUNG Die Kontermutter (1) lösen und durch Drehen der Schraube (2) den Zeiger (3) auf die gewünschte Stellung einstellen. Dann die Kontermutter (1) wieder festdrehen, (siehe Abb. 14). DRUCKEINSTELLUNG Wird werksseitig auf 9 bar eingestellt. Druckänderung an Stellschraube (7) vornehmen.
  • Page 21 4.4 VORWÄRMUNG DES HEIZÖL–EL Um auch bei niedrigen Heizöl–Temperaturen eine ordnungsgemäße Zündung zu ermöglichen, ist der Brenner mit einer Ölvorwärmung ausgestattet. Ein Thermostat in der Ölvorwärmung gibt den Brenner erst bei einer Heizöltemperatur von 70 °C frei und ein zusätzlich eingebauter PTC–Widerstand sorgt für eine gleichbleibende Öltemperatur. Die Vorwärmung bleibt während des Betriebs eingeschaltet und schaltet sich bei Brennerstillstand aus.
  • Page 22 STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könnten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steu- ergeräts (4, Abb.
  • Page 23 SOMMAIRE DESCRIPTION DU BRULEUR ..FONCTIONNEMENT....1.1 Matériel fourni ....4.1 Réglage de la combustion .
  • Page 24 DONNEES TECHNIQUES 2.1 DONNEES TECHNIQUES TYPE 366 T1 ÷ ÷ Débit - Puissance thermique 1,2 / 1,45 5 kg/h – 14 / 17 60 kW ÷ Combustible Fioul domestique, viscosité 4 6 mm /s à 20°C ± Alimentation électrique Monophasée, 230 V 50Hz Moteur...
  • Page 25 INSTALLATION 3.1 FIXATION A LA CHAUDIERE Fig. 2 Fig. 4 D5012 Fig. 3 S7189 Insérer sur la bride (1) la vis et deux écrous, (voir fig. 3). Elargir, si nécessaire, les trous dans le joint isolant (5), (voir fig. 4). Fixer sur la plaque de la chaudière (4) la bride (1) par l’intermédiaire des vis (2) et (si nécessaire) des écrous (3) en interposant le joint isolant (5), (voir fig.
  • Page 26 3.3 INSTALLATION HYDRAULIQUE IMPORTANT: Avant de mettre en fonction le brûleur il faut s’assurer que le tube de retour du combustible ne soit pas obstrué. Une contre- pression excessive provoquerait la rupture de l’organe d’étan- chéité de la pompe. La pompe est prévue pour un fonctionnement en bitube. Pour le fonctionnement en mono-tube, il faut dévisser le bouchon de retour (2), enlever la vis de by-pass (3) et ensuite revisser le bouchon (2), (voir fig.
  • Page 27 3.4 RACCORDEMENTS ELECTRIQUES NOTES: ATTENTION – Section conducteurs 1 mm 2 . NE PAS INVERSER LE – Les branchements électriques exécutés par l’installateur NEUTRE AVEC LA PHASE doivent respecter le règlement en vigueur dans le Pays. Connecter le thermostat 2 ème allure entre T6 et T8 en enlevant le pont.

  • Page 28: Réglage De La Combustion

    FONCTIONNEMENT 4.1 REGLAGE DE LA COMBUSTION Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chaudière pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO , dans les fumées, leur température et celle moyenne de l’eau de la chaudière.

  • Page 29: Réglage Des Électrodes

    Fig. 12 – Enlever la ligne porte gicleur (1) après avoir desserré les vis (2), dévissé l’écrou (3), débranché les câbles (4) de la boîte de contrôle, la cellule photorésistance (5) et la prise (6). – Débrancher les câbles (4) des électrodes, en- lever de la ligne porte-gicleur (1) le support de l’accroche-flamme (9) après avoir desserré...

  • Page 30: Pression Pompe Et Débit Air

    4.3 PRESSION POMPE ET DEBIT AIR ère REGLAGE 1 ALLURE REGLAGE VOLET D’AIR: Desserrer l’écrou (1), tourner la vis (2) jusqu’à ce que l’index (3) atteigne la position désirée et après bloquer l’écrou (1), (voir fig. 14). REGLAGE DE LA PRESSION FIOUL: Le réglage à...

  • Page 31: Réchauffage Du Combustible

    4.4 RECHAUFFAGE DU COMBUSTIBLE Pour garantir l’allumage et le fonctionnement réguliers, même aux basses températures, le brûleur est équipé d’un réchauffeur de fioul dans la tête de combustion. Le réchauffeur se branche à la fermeture des thermostats. Le démarrage du brûleur est conditionné par un thermostat placé sur la ligne porte gicleur. Celui-ci autorise le démarrage quand la température optimale d’allumage est atteinte.

  • Page 32: Pannes / Remedes

    PANNES / REMEDES La liste ci-dessous donne un certain nombre de causes d’anomalies et leurs remèdes. Problèmes qui se traduisent par un fonctionnement anormal du brûleur. Un défaut, dans la grande majorité des cas, se traduit par l'allumage du signal sur le bouton de réarme- ment manuel de la boîte de commande et de contrôle (4, fig.
  • Page 33 INDEX BURNER DESCRIPTION ... . WORKING ..... . . 1.1 Burner equipment ....4.1 Combustion adjustment.
  • Page 34 TECHNICAL DATA 2.1 TECHNICAL DATA TYPE 366 T1 – – Output - Thermal power 1.2 / 1.45 5 kg/h 14 / 17 60 kW Fuel Light oil, viscosity 4 – 6 mm /s at 20 °C ± Electrical supply Single phase, 230 V 50Hz Motor Run current...
  • Page 35 INSTALLATION 3.1 BOILER FIXING Fig. 2 Fig. 4 D5012 Fig. 3 S7189 Put on the flange (1) the screw and two nuts, (see fig. 3). Widen, if necessary, the insulating gasket holes (5), (see fig. 4). Fix the flange (1) to the boiler door (4) using screws (2) and (if necessary) the nuts (3) interposing the insulating gasket (5), (see fig.
  • Page 36 3.3 HYDRAULIC SYSTEMS WARNING: Before starting the burner make sure that the return pipe-line is not clogged. An excessive back pressure would cause the dam- age of the pump seal. The pump is designed to allow working with two pipes. In order to obtain one pipe working it is necessary to unscrew the return plug (2), remove the by-pass screw (3) and then screw again the plug (2), (see fig.
  • Page 37 3.4 ELECTRICAL WIRING NOTES: WARNING – Wires of 1 mm 2 section . DO NOT EXCHANGE – The electrical wiring carried out by the installer must be in NEUTRAL WITH PHASE compliance with the rules in force in the Country. Connect 2nd stage thermostat between clamps T6 - T8 by removing the bridge.

  • Page 38: Combustion Adjustment

    WORKING 4.1 COMBUSTION ADJUSTMENT In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjustment and testing must be carried out observing the instruction manual of the boiler, including verification of the CO and CO concentration in the flue gases, their temperatures and the average temperature of the water in the boiler. To suit the required appliance output, choose the proper nozzle and adjust the pump pressure, the setting of the combustion head, and the air damper opening in accordance with the following schedule.

  • Page 39: Electrodes Adjustment

    Fig. 12 – Remove nozzle-holder assem- bly (1) after loosing screws (2) and nut (3), re- move the small cables (4) from the control box, the photoresistance (5) and the socket (6). – Withdraw the small cables (4) from the elec- trodes, remove the diffuser disc-holder assem- bly (9) from the nozzle-holder assembly (1) after loosing screw (3, fig.

  • Page 40: Pump Pressure And Air Output

    4.3 PUMP PRESSURE AND AIR OUTPUT STAGE ADJUSTMENT ADJUSTMENT OF AIR SHUTTER: Unloosen the nut (1), turn the screw (2) until the indicator (3) reaches the position desired. Then lock the nut (1), (see fig. 14). PRESSURE REGULATION: This is set at 9 bar at the factory. Should it be necessary to re-set or alter such pressure, this can be done, by adjusting screw (7).

  • Page 41: Fuel Heating

    4.4 FUEL HEATING In order to assure regular ignition and working also at low temperature the burner has an oil pre-heater fit- ted in combustion head. The pre-heater starts when thermostats close. When the required temperature for ignition is reached the thermostat fitted on the nozzle holder starts the burner.

  • Page 42: Faults / Solutions

    FAULTS / SOLUTIONS Here below you can find some causes and the possible solutions for problems that could cause a failure to start or a bad working of the burner. A fault usually makes the lock-out lamp light which is situated inside the reset button of the control box (4, fig.
  • Page 43 INHOUD BESCHRIJVING BRANDER ..WERKING......1.1 Geleverd materiaal....4.1 Regeling verbranding .
  • Page 44 TECHNISCHE GEGEVENS 2.1 TECHNISCHE GEGEVENS TYPE 366 T1 ÷ ÷ Oliedebiet - Thermisch vermogen 1,2 / 1,45 5 kg/h – 14 / 17 60 kW ÷ Brandstof Stookolie, viscositeit 4 6 mm /s bij 20 °C ± Elektrische voeding Monofasig, 230 V 50Hz Motor Opgenomen stroom 0,85 A –...
  • Page 45 INSTALLATIE 3.1 BEVESTIGING OP DE KETEL Fig. 2 Fig. 4 D5012 Fig. 3 S7189 Schroef en twee moeren in de flens (1) aanbrengen, (zie fig. 3). Indien nodig, de gaten in de flensdichting (5) vergroten, (zie fig. 4). Bevestig de flens (1) op de ketelplaat (4) met behulp van de schroeven (2) en (indien nodig) de moeren (3) en voeg de flensdichting (5) ertussen, (zie fig.
  • Page 46 3.3 HYDRAULISCHE INSTALLATIE OPGELET: Alvorens de brander op te starten, controleer of de teruglooplei- ding niet verstopt is. Daardoor zou immers de dichting van de pomp beschadigd kunnen worden. De pomp is voorzien voor een installatie met twee leidingen. Draai bij één leiding de moer van de terugloopleiding (2) los, verwijder de by-pass schroef (3) en draai de dop (2) opnieuw aan, (zie fig.
  • Page 47 3.4 ELEKTRISCHE AANSLUITINGEN NOOT: OPGELET – Doorsnede geleiders 1 mm 2 . NULLEIDER EN FASE NIET – De elektrische aansluitingen die de installateur uitvoert dienen OMWISSELEN te voldoen aan de wetgeving terzake in het betrokken land. De thermostaat van de 2de vlamgang op het klemmen- 230V 50Hz bord T6 - T8 aansluiten, na verwijdering van de brug.

  • Page 48: Regeling Verbranding

    WERKING 4.1 REGELING VERBRANDING Conform de Richtlijn Rendement 92/42/EEG, moeten de toepassing van de brander op de ketel, de regeling en de testen worden uitgevoerd volgens de handleiding van de ketel. Hieronder valt ook de controle van de CO en concentratie en de rookgassen, de temperatuur van de rookgassen en de gemiddelde temperatuur van het water van de ketel.

  • Page 49: Afstelling Electroden

    Fig. 12 – Verwijder de verstuiverlijn (1) na- dat u de schroeven (2) en de moer (3) losdraaide, de kabels van de controledoos (4), de fotocel (5) en de stekker (6) ontkoppelde. – Maak de kabels van de electrodes (4) los, ver- wijder de houder van de vlamhaker (9) van de verstuiverlijn (1) nadat u de schroef (3, fig.

  • Page 50: Pompdruk En Luchtdebiet

    4.3 POMPDRUK EN LUCHTDEBIET REGELING 1ste VLAMGANG REGELING LUCHTKLEP De moer (1) losdraaien, de schroef (2) draaien tot het merkteken (3) de ideale standbereikt. Blokkeer daarna de moer (1), (zie fig. 14). REGELING OLIEDRUK De druk werd in de fabriek afgesteld op 9 bar. Voor aanpassing van de druk volstaat het de schroef (7) te draaien.

  • Page 51: Voorverwarming Brandstof

    4.4 VOORVERWARMING BRANDSTOF Om een regelmatige ontsteking en werking te verzekeren, ook bij lage temperaturen, is een olievoorverwarmer voorzien in de branderkop. De voorverwarmer treedt in werking bij sluiting van de thermostaten. De branderstart wordt bepaald door een thermostaat in de verstuiverlijn. Met behulp van deze thermostaat treedt de brander in werking zodra de brandstof de optimale temperatuur bereikt heeft.

  • Page 52: Defecten / Oplossingen

    DEFECTEN / OPLOSSINGEN Hieronder vindt u een lijst met mogelijke defecten en oplossingen. Alle problemen geven aanleiding tot een abnormale werking van de brander. In de meeste gevallen gaat bij een probleem het lampje brander van de manuele herbewapeningsknop van de controle- en bedieningsdoos (4, fig.
  • Page 56 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Con riserva di modifiche - Änderungen vorbehalten! - Sous réserve de modifications - Subject to modifications - Onder voorbehoud van wijzigingen...
