5.6
Fixation du brûleur à la chaudière
Prédisposer un système de levage adapté du brû-
leur.

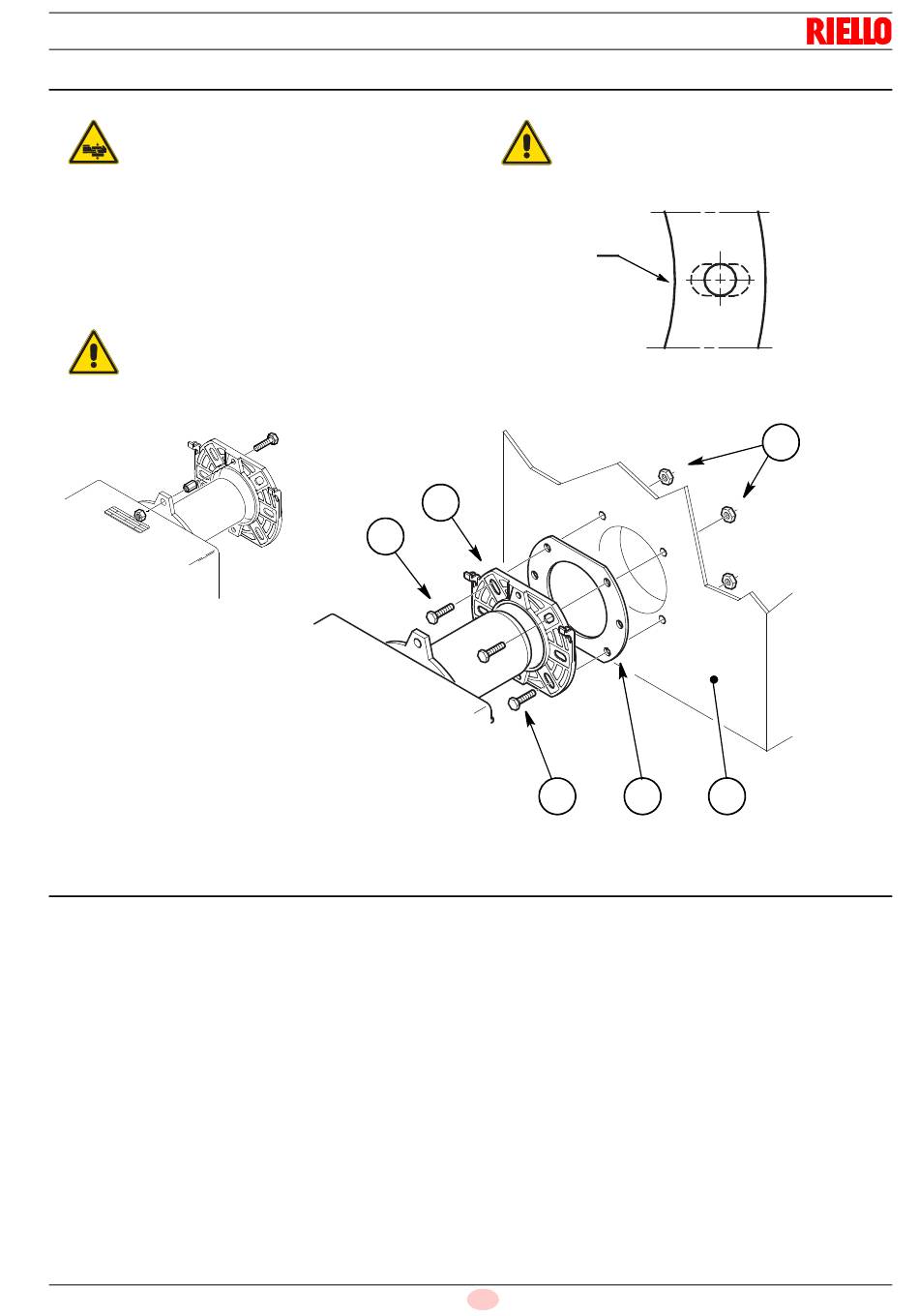

Pour installer le brûleur sur la chaudière, il faut effectuer les opé-
rations suivantes:
Insérer sur la bride 1)(Fig. 8) la vis 2) et les deux écrous 3).
Si nécessaire, agrandir les trous de l'écran isolant 5)(Fig. 7).
Fixer à la porte de la chaudière 4)(Fig. 8) la bride 1) à l'aide
des vis 2) et (si nécessaire) des écrous 3), en intercalant
l'écran isolant 5).
Dans tous les cas, vérifier si la tête de combustion
traverse toute l'épaisseur de la porte de la chau-
dière.
ATTENTION
5.7
Chauffage du combustible
Pour garantir l'allumage et le fonctionnement réguliers, même à
basse température, le brûleur est équipé d'un réchauffeur de fioul
dans la tête de combustion.
Le réchauffeur s'active à la fermeture des thermostats.
Le démarrage du brûleur est conditionné par un thermostat placé
sur la ligne porte gicleur.
Celui-ci autorise le démarrage quand la température d'allumage
optimale est atteinte (temps d'attente 0 150 s).
Le préchauffage reste en marche pendant le fonctionnement et
s'arrête avec l'arrêt du brûleur.
Installation
2
S9665
L'étanchéité brûleur-chaudière doit être par-
faite.
ATTENTION
5
1
2
15
F
D5012
3
S9664
5
4
Fig. 7
Fig. 8
20136934
