5.8 Réglages pour le brûleur RG0.R
5.8.1 Réglage volet d'air

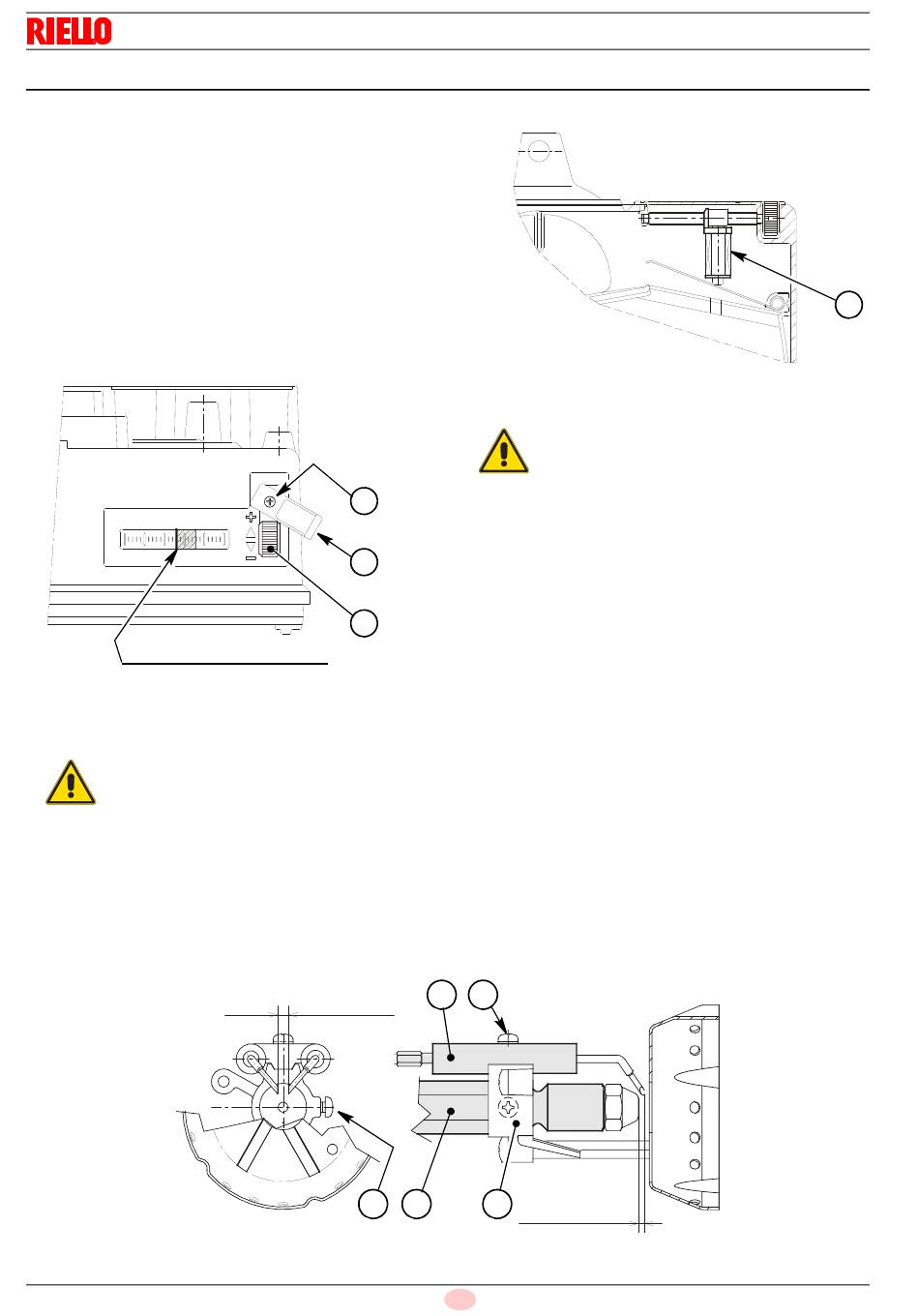

Pour effectuer le réglage, agir sur le bouton 1) (Fig. 9) après avoir
desserré légèrement la vis 2) et tourné la protection 3)(Fig. 9).
 Remettre ensuite correctement la protection 3) et visser la
vis 2)(Fig. 9).
 Le réglage du volet d'air pour un débit de 2,1 kg/h (encoche
2,6) est illustré sur la figure Fig. 9.
 À l'arrêt du brûleur, le volet d'air se ferme automatiquement,
jusqu'à une dépression max. de 0,5 mbar dans la chemi-
née.
 Le brûleur est
électromagnétique 4)(Fig. 10) qui évite au volet d'air de
battre au démarrage, même avec des contre pressions éle-
vées de la chaudière.
0 1 2 3 4 5
D1693
Côté de référence réglage
5.8.2 Positionnement des électrodes
Les mesures sur la Fig. 11 doivent être respec-
tées.
ATTENTION
Pour accéder aux électrodes, effectuer l'opération décrite dans
voir paragraphe « Position de fonctionnement » à la page 14.
Procéder comme suit pour le réglage:
 appuyer le support de l'accroche-flamme 1)(Fig. 11) sur le
porte-gicleur 2)(Fig. 11) et bloquer avec la vis 3)(Fig. 11).
Pour tout ajustement du groupe d'électrodes 5), desserrer
la vis 4)(Fig. 11).
20136934
Installation
équipé d'un dispositif
2
3
1
Fig. 9
0
4,5 – 0,5 mm
3 2
D1676
En cas de panne du dispositif électromagnétique
anti-battement 4)(Fig. 10), le brûleur ne démarre
pas étant donné que le dispositif est relié en série
au moteur (voir paragraphe « Installation
ATTENTION
électrique » à la page 24), et assume donc une
fonction de sécurité.
En cas d'anomalie, le brûleur peut quand même
fonctionner sans le dispositif car celui-ci est relié
au circuit à l'aide de connecteurs spéciaux qui
permettent de l'exclure.
Il faut alors débrancher les deux connecteurs
mâle et femelle sur le câble du dispositif et relier
les deux connecteurs de branchement du moteur
entre eux. Il est absolument nécessaire de régler
à nouveau le volet d'air si on utilise cette solution
temporaire.
5 4
+ 0,2
1
2 – 0,2 mm
16
F
4
D1691
Fig. 10
Fig. 11
