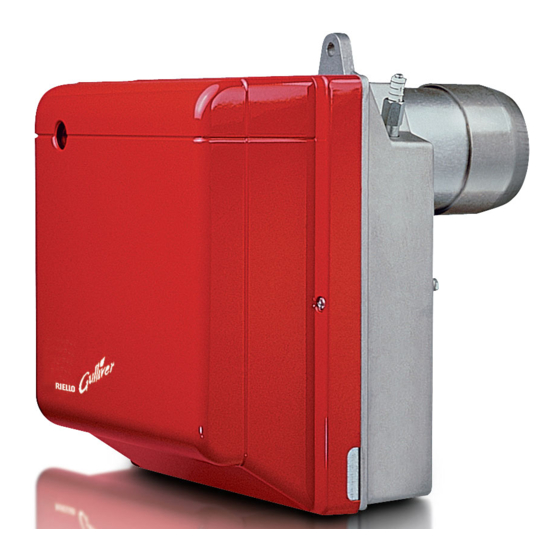

Riello Gulliver RG2 Manuel D'entretien
  1. Manuels
  2. Marques
  3. Riello Manuels
  4. Brûleurs
  5. Gulliver RG2
  6. Manuel d'entretien
Riello Gulliver RG2 Manuel D'entretien

Riello Gulliver RG2 Manuel D'entretien

Masquer les pouces Voir aussi pour Gulliver RG2:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Manuel d'entretien
Installation, use and maintenance instructions
Installatie-, gebruiks- en onderhoudsvoorschriften
Bruciatore di gasolio
I
Öl-Gebläsebrenner
D
Brûleur fioul domestique
F
Light oil burner
GB
Stookoliebrander
NL
Funzionamento monostadio
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Eentrapsbrander
CODICE
CODE
3737705
MODELLO - MODELL
MODELE - MODEL
RG2
TIPO - TYP
TYPE
377T1
2903133 (0)

Publicité

Table des Matières
loading

Manuels Connexes pour Riello Gulliver RG2

Sommaire des Matières pour Riello Gulliver RG2

  • Page 1 Istruzioni per installazione, uso e manutenzione Montage und Bedienungsanleitung Manuel d’entretien Installation, use and maintenance instructions Installatie-, gebruiks- en onderhoudsvoorschriften Bruciatore di gasolio Öl-Gebläsebrenner Brûleur fioul domestique Light oil burner Stookoliebrander Funzionamento monostadio Einstufiger Betrieb Fonctionnement à 1 allure One stage operation Eentrapsbrander CODICE MODELLO - MODELL...
  • Page 2 DICHIARAZIONE DI CONFORMITÀ A.R. 8/1/2004 – Belgio Produttore: RIELLO S.p.A. Via degli Alpini, 1 37045 LEGNAGO (VR) Italy Tel. ++39.0442630111 Fax ++39.044221980 Messa in circolazione da: RIELLO NV Ninovesteenweg 198 9320 Erembodegem Tel. (053) 769 030 Fax. (053) 789 440 e-mail.

  • Page 3: Table Des Matières

    INDICE DESCRIZIONE DEL BRUCIATORE ..4.2 Ugelli consigliati ....1.1 Materiale a corredo ....4.3 Posizione di manutenzione .

  • Page 4: Dati Tecnici

    DATI TECNICI 2.1 DATI TECNICI TIPO 377 T1 ÷ ÷ Portata – Potenza termica 9 kg/h – 107 kW ÷ Combustibile Gasolio, viscosità 4 6 mm /s a 20 °C ± Alimentazione elettrica Monofase, 50Hz 230 V Motore 0,9 A assorbiti –...

  • Page 5: Installazione

    INSTALLAZIONE L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E NORMATIVE LOCALI. 3.1 FISSAGGIO ALLA CALDAIA Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3). Allargare, se necessario, i fori dello schermo isolante (5). Fissare alla portina della caldaia (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3) interponendo lo schermo isolante (5), (vedi fig.

  • Page 6: Impianti Idraulici

    3.3 IMPIANTI IDRAULICI Fig. 5 ATTENZIONE: La pompa è predisposta per funzionamento bitubo. Per il funzionamento monotubo è necessario svitare il tappo di ritorno (2), togliere la vite di by-pass (3) e quindi riavvitare il tappo (2), (vedi fig. 5). Accertarsi, prima di mettere in funzione il bruciatore, che il tubo di ritorno del combustibile non abbia occlu- sioni.

  • Page 7: Collegamenti Elettrici

    3.4 COLLEGAMENTI ELETTRICI NOTE: ® Non scambiare il neutro con la fase, rispettare esattamente lo schema indicato ed eseguire un buon colle- gamento di terra. ® La sezione dei conduttori deve essere di min. 1 mm . (Salvo diverse indicazioni di norme e leggi locali). ®...

  • Page 8: Funzionamento

    FUNZIONAMENTO 4.1 REGOLAZIONE DELLA COMBUSTIONE In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regola- zione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il controllo della concentrazione di CO e CO nei fumi, della loro temperatura e di quella media dell’acqua della caldaia.

  • Page 9: Regolazione Elettrodi

    Fig. 11 Fig. 11 Estrarre il gruppo portaugello (1) dopo aver allentato le viti (2), svitato il dado (3), sfilato i cavetti (4) dall’apparecchiatura e la fotoresi- stenza (6). Sfilare i cavetti (4) dagli elettrodi, estrarre dal gruppo portaugello (1) il gruppo supporto eli- (10) dopo aver allentato la vite (3, fig.

  • Page 10: Regolazione Testa Di Combustione

    4.6 REGOLAZIONE TESTA DI COMBUSTIONE, (vedi fig. 11, pag. 7) Dipende dalla portata del bruciatore e si esegue ruotando in senso orario o antiorario la vite di regolazione (5) fino a che la tacca incisa sulla staffa di regolazione (9) coincide con il piano esterno del gruppo portaugello (1).

  • Page 11: Anomalie / Rimedi

    ANOMALIE / RIMEDI Si elencano alcune cause e i possibili rimedi a una serie di anomalie che potrebbero verificarsi e portare ad un mancato o non regolare funzionamento del bruciatore. Un’anomalia, nel funzionamento nella maggior parte dei casi, porta alla accensione della segnalazione all’interno del pulsante di sblocco dell’apparecchiatura di comando e controllo (3, fig.

  • Page 12: Avvertenze E Sicurezza

    AVVERTENZE E SICUREZZA Al fine di garantire una combustione col minimo tasso di emissioni inquinanti, le dimensioni ed il tipo di ca- mera di combustione del generatore di calore, devono corrispondere a valori ben definiti. È pertanto consigliato consultare il Servizio Tecnico di Assistenza prima di scegliere questo tipo di brucia- tore per l’abbinamento con una caldaia.
  • Page 13 KONFORMITÄTSERKLÄRUNG K.E. 8.1.2004 - Belgium Hergestellt von: RIELLO S.p.A. Via degli Alpini, 1 37045 LEGNAGO (VR) Italy Tel. ++39.0442630111 Fax ++39.044221980 In den Verkehr gebracht durch: RIELLO NV Ninovesteenweg 198 9320 Erembodegem Tel. (053) 769 030 Fax. (053) 789 440 e-mail.

  • Page 14: Beschreibung Des Brenners

    INHALT BESCHREIBUNG DES BRENNERS . . . 4.2 Empfohlene Düsen ....1.1 Mitgeliefertes Zubehör ....Wartungsposition.

  • Page 15: Technische Merkmale

    TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 377 T1 ÷ ÷ Durchsatz - Brennerleistung 9 kg/h – 107 kW ÷ Brennstoff Heizöl-EL, Viskosität 4 6 mm /s bei 20°C ± Stromversorgung Einphasig, 50Hz 230 V Motor Stromaufnahme 0,9 A – 2720 U/min –...

  • Page 16: Installation

    INSTALLATION DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN UND VORSCHRIFTEN AUSGEFÜHRT WERDEN. 3.1 BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 3). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern. Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren (siehe Abb 2).

  • Page 17: Ölversorgungsanlage

    3.3 ÖLVERSORGUNGSANLAGE Abb. 5 WICHTIGER HINWEIS: Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Wird ein Pumpen-Einrohrbetrieb für not- wendig erachtet, so ist der Rücklauf-Schlauchleitungs- stopfen (2) zu lösen und die By-Pass Schraube (3) zu entfernen. Danach ist der Rücklauf-Schlauchleitungs- stopfen wieder einzuschrauben.

  • Page 18: Elektrisches Verdrahtungsschema

    3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA ACHTUNG: ® Nullleiter nicht mit Phase austauschen; sich genau an das angegebene Schema halten und eine gute Er- dung ausführen. ® Der Leiterquerschnitt muss mindestens 1 mm2 sein. (Außer im Falle anderslautender Angaben durch Normen und örtliche Gesetze). ®...

  • Page 19: Betrieb

    BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur.

  • Page 20: Elektrodeneinstellung

    Abb. 11 Abb. 11 Den Düsenstock (1) herausnehmen, nachdem vorher die Schrauben (2) gelockert, die Mutter (3) gelöst, die Zündkabel (4) vom Steuergerät und der Photowiderstand (6) abgenommen wurden. Die Zündkabel (4) von den Elektroden abneh- men, den Stauscheibenhalter (10) vom Düsen- s t o c k ( 1 ) h e r a u s n e h m e n , n a c h d e m d i e Schraube (3, Abb.

  • Page 21: Brennkopfeinstellung

    4.6 BRENNKOPFEINSTELLUNG, (Siehe Abb. 11, Seite 7) Sie ist vom Öldurchsatz abhängig und wird ausgeführt, indem man die Einstellschraube (5) im Uhrzeiger- sinn oder entgegen dem Uhrzeigersinn soweit dreht, bis die auf der Einstellspindel markierte Raste (9) mit der Kante am Düsenstock (1) übereinstimmt. In der Abbildung ist der Brennkopf auf einen Durchsatz von 1,50 GPH bei 12 bar eingestellt.

  • Page 22: Störungen / Abhilfe

    STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könnten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steuerge- räts (3, Abb.

  • Page 23: Hinweise Und Sicherheit

    HINWEISE UND SICHERHEIT Um bestmögliche Verbrennungs-Ergebnisse sowie niedrige Emissionswerte zu erzielen, muß die Brenn- kammer-Geometrie des Heizkessels für den Brenner geeignet sein. Deshalb ist es notwendig, vor Einsatz des Brenners Informationen bei einzuholen, um ein einwandfreies Funktionieren des Brenners zu gewährleisten. Dieser Brenner darf nur für den Einsatzzweck verwendet werden, für den er hergestellt wurde.

  • Page 24: Déclaration De Conformité A.r. 8/1/2004 - Belgium

    DÉCLARATION DE CONFORMITÉ A.R. 8/1/2004 – Belgium Fabricant: RIELLO S.p.A. Via degli Alpini, 1 37045 LEGNAGO (VR) Italy Tel. ++39.0442630111 Fax ++39.044221980 Mise en circulation par: RIELLO NV Ninovesteenweg 198 9320 Erembodegem Tel. (053) 769 030 Fax. (053) 789 440 e-mail.

  • Page 25: Description Du Bruleur

    SOMMAIRE DESCRIPTION DU BRULEUR ..4.2 Gicleurs conseillés ....1.1 Matériel fourni ....4.3 Position d’...

  • Page 26: Donnees Techniques

    DONNEES TECHNIQUES 2.1 DONNEES TECHNIQUES TYPE 377 T1 ÷ ÷ Débit - Puissance thermique 9 kg/h – 107 kW ÷ Combustible Fioul domestique, viscosité 4 6 mm /s à 20°C ± Alimentation électrique Monophasée, 50Hz 230 V Moteur 0,9 A absorbés – 2720 t / min –...

  • Page 27: Installation

    INSTALLATION LE BRÛLEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX LOIS ET AUX RÉGLEMENTATIONS LOCALES. 3.1 FIXATION A LA CHAUDIERE Insérer sur la bride (1) la vis et deux écrous, (voir fig. 3). Elargir, si nécessaire, les trous dans le joint isolant (5). Fixer sur la plaque de la chaudière (4) la bride (1) par l’intermédiaire des vis (2) et (si nécessaire) des écrous (3) en interposant le joint isolant (5), (voir fig.

  • Page 28: Installation Hydraulique

    3.3 INSTALLATION HYDRAULIQUE Fig. 5 IMPORTANT: La pompe est prévue pour un fonctionnement en bitube. Pour le fonctionnement en mono-tube, il faut dévisser le bouchon de retour (2), enlever la vis de by- pass (3) et ensuite revisser le bouchon (2), (voir fig. 5). Avant de mettre en fonction le brûleur il faut s’assurer que le tube de retour du combustible ne soit pas obs- trué.

  • Page 29: Raccordements Électriques

    3.4 RACCORDEMENTS ELECTRIQUES ATTENTION: ® Ne pas inverser le neutre et la phase, respecter exactement le schéma indiqué et brancher correctement à la terre. ® La section des conducteurs doit être d'au moins 1 mm². (Sauf des indications différentes prévues par les normes et les lois locales).

  • Page 30: Fonctionnement

    FONCTIONNEMENT 4.1 REGLAGE DE LA COMBUSTION Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chaudière pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO , dans les fumées, leur température et celle moyenne de l’eau de la chaudière.

  • Page 31: Réglage Des Électrodes

    Fig. 11 Fig. 11 Enlever la ligne porte gicleur (1) après avoir desserré les vis (2), dévissé l’écrou (3), débran- ché les câbles (4) de la boîte de contrôle et la cellule photorésistance (6). Débrancher les câbles (4) des électrodes, en- lever de la ligne porte-gicleur (1) le support de l’accroche-flamme (10) après avoir desserré...

  • Page 32: Réglage Tête De Combustion

    4.6 REGLAGE TETE DE COMBUSTION, (voir fig. 11, page 7) Est en fonction du débit du brûleur et on l’obtient en tournant la vis (5) jusqu’à ce que l’index sur la tige de réglage (9) concorde avec le plan (1) sur le groupe porte gicleur (1). Dans le dessin la tête est reglée pour un débit de 1,50 GPH à...

  • Page 33: Pannes / Remedes

    PANNES / REMEDES La liste ci-dessous donne un certain nombre de causes d’anomalies et leurs remèdes. Problèmes qui se traduisent par un fonctionnement anormal du brûleur. Un défaut, dans la grande majorité des cas, se traduit par l'allumage du signal sur le bouton de réarme- ment manuel de la boîte de commande et de contrôle (3, fig.

  • Page 34: Conseils Et Sécurité

    CONSEILS ET SÉCURITÉ Afin de garantir une combustion avec le taux minimum des émissions polluantes, les dimensions et le type de chambre de combustion du générateur doivent correspondre à des valeurs bien déterminées. Il est donc conseillé de consulter le Service Technique avant de choisir ce type de brûleur pour l’équipement d’une chaudière.
  • Page 35 DECLARATION OF CONFORMITY Royal Decree (A.R.) 8/1/2004 - Belgium Producer: RIELLO S.p.A. Via degli Alpini, 1 37045 LEGNAGO (VR) Italy Tel. ++39.0442630111 Fax ++39.044221980 Distributed by: RIELLO NV Ninovesteenweg 198 9320 Erembodegem Tel. (053) 769 030 Fax. (053) 789 440 e-mail.

  • Page 36: Burner Description

    INDEX BURNER DESCRIPTION ... . 4.2 Recommended nozzles ....1.1 Burner equipment ....4.3 Maintenance position .

  • Page 37: Technical Data

    TECHNICAL DATA 2.1 TECHNICAL DATA TYPE 377 T1 – – Output - Thermal power 9 kg/h 107 kW Fuel Light oil, viscosity 4 – 6 mm /s at 20 °C ± Electrical supply Single phase, 50Hz 230 V Motor Run current 0.9 A – 2720 rpm –...

  • Page 38: Installation

    INSTALLATION THE BURNER MUST BE INSTALLED IN CONFORMITY WITH LEGISLATION AND LOCAL STANDARDS. 3.1 BOILER FIXING Put on the flange (1) the screw and two nuts, (see fig. 3). Widen, if necessary, the insulating gasket holes (5). Fix the flange (1) to the boiler door (4) using screws (2) and (if necessary) the nuts (3) interposing the insulating gasket (5), (see fig.

  • Page 39: Hydraulic Systems

    3.3 HYDRAULIC SYSTEMS Fig. 5 WARNING: The pump is designed to allow working with two pipes. In order to obtain one pipe working it is necessary to unscrew the return plug (2), remove the by-pass screw (3) and then screw again the plug (2). (See fig. 5). Before starting the burner make sure that the return pipe-line is not clogged.

  • Page 40: Electrical Wiring

    3.4 ELECTRICAL WIRING ATTENTION: ® Do not swap neutral and phase over, follow the diagram shown carefully and carry out a good earth con- nection. ® The section of the conductors must be at least 1mm². (Unless requested otherwise by local standards and legislation). ®...

  • Page 41: Working

    WORKING 4.1 COMBUSTION ADJUSTMENT In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjustment and testing must be carried out observing the instruction manual of the boiler, including verification of the CO and CO concentration in the flue gases, their temperatures and the average temperature of the water in the boiler. To suit the required appliance output, choose the proper nozzle and adjust the pump pressure, the setting of the combustion head, and the air damper opening in accordance with the following schedule.

  • Page 42: Electrodes Adjustment

    Fig. 11 Fig. 11 Remove nozzle-holder assembly (1) after loos- ing screws (2) and nut (3), remove the small ca- b l e s ( 4 ) f r o m t h e c o n t r o l b o x a n d t h e photoresistance (6).

  • Page 43: Combustion Head Setting

    4.6 COMBUSTION HEAD SETTING, (see fig. 11, page 7) It depends on the output of the burner and is carried out by rotating clockwise or counterclockwise the setting screw (5) until the set-point marked on the regulating rod (9) is level with the outside plane of the nozzle-holder assembly (1).

  • Page 44: Faults / Solutions

    FAULTS / SOLUTIONS Here below you can find some causes and the possible solutions for some problems that could cause a fail- ure to start or a bad working of the burner. A fault usually makes the lock-out lamp light which is situated inside the reset button of the control box (3, fig.

  • Page 45: Safety Warnings

    SAFETY WARNINGS The dimension of the boiler’s combustion chamber must respond to specific values, in order to guarantee a combustion with the lowest polluting emissions rate. The Technical Service Personnel will be glad to give you all the imformation for a correct matching of this burner to the boiler.
  • Page 46 VERKLARING VAN OVEREENSTEMMING K.B. 8/1/2004 – Belgium Fabrikant: RIELLO S.p.A. Via degli Alpini, 1 37045 LEGNAGO (VR) Italy Tel. ++39.0442630111 Fax ++39.044221980 Op de markt gebracht door: RIELLO NV Ninovesteenweg 198 9320 Erembodegem Tel. (053) 769 030 Fax. (053) 789 440 e-mail.

  • Page 47: Beschrijving Brander

    INHOUD BESCHRIJVING BRANDER ..1 4.2 Aangewezen verstuivers ... . . 1.1 Geleverd materiaal....1 4.3 Onderhoudspositie .

  • Page 48: Technische Gegevens

    TECHNISCHE GEGEVENS 2.1 TECHNISCHE GEGEVENS TYPE 377 T1 ÷ ÷ Oliedebiet - Thermisch vermogen 9 kg/h – 107 kW ÷ Brandstof Stookolie, viscositeit 4 6 mm /s bij 20 °C ± Elektrische voeding Monofasig, 50Hz 230 V Motor Opgenomen stroom 0,9 A – 2720 t/min –...

  • Page 49: Installatie

    INSTALLATIE DE BRANDER MOET GEÏNSTALLEERD WORDEN VOLGENS DE PLAATSELIJK GELDENDE WETTEN EN NORMEN. 3.1 BEVESTIGING OP DE KETEL Schroef en twee moeren in de flens (1) aanbrengen, (zie fig. 3). Indien nodig, de gaten in de flensdichting (5) vergroten. Bevestig de flens (1) op de ketelplaat (4) met behulp van de schroeven (2) en (indien nodig) de moeren (3) en voeg de flensdichting (5) ertussen, (zie fig.

  • Page 50: Hydraulische Installatie

    3.3 HYDRAULISCHE INSTALLATIE Fig. 5 OPGELET: De pomp is voorzien voor een installatie met twee lei- dingen. Draai bij één leiding de moer van de teruglo- opleiding (2) los, verwijder de by-pass schroef (3) en draai de dop (2) opnieuw aan, (zie fig. 5). Alvorens de brander op te starten, controleer of de terugloopleiding niet verstopt is.

  • Page 51: Elektrische Aansluitingen

    3.4 ELEKTRISCHE AANSLUITINGEN OPGELET: ® Verwissel de nulleider niet met de fase, volg het weergegeven schema nauwkeurig en zorg voor een goede aardaansluiting. De doorsnede van de geleiders moet minstens 1 mm . (Mits anders voorgeschreven door plaatselijke nor- ® men en wetten).

  • Page 52: Werking

    WERKING 4.1 REGELING VERBRANDING Conform de Richtlijn Rendement 92/42/EEG, moeten de montage van de brander op de ketel, de regeling en de testen worden uitgevoerd volgens de handleiding van de ketel. Hieronder valt ook de controle van de CO en CO in de rookgassen, de temperatuur van de rookgassen en de gemiddelde temperatuur van het water van de ketel.

  • Page 53: Afstelling Electroden

    Fig. 11 Fig. 11 Verwijder de verstuiverlijn (1) nadat u de schroeven (2) en de moer (3) losdraaide, de ka- bels van de controledoos (4) en de fotocel (6) ontkoppelde. Maak de kabels van de electrodes (4) los, ver- wijder de houder van de vlamhaker (10) van de verstuiverlijn (1) nadat u de schroef (3, fig.

  • Page 54: Afstelling Branderkop

    4.6 AFSTELLING BRANDERKOP, (zie fig. 11, blz. 7) De branderkop wordt geregeld in functie van het branderdebiet door te draaien aan de schroef (5) tot het merkteken op de regelstang (9) overeenstemt met het plan (1) van de verstuiverhoudergroep. Op de tekening hiernaast is de branderkop afgesteld voor een debiet van 1,50 GPH bij 12 bar. De regelstang (9) staat in stand 3 zoals aangegeven in de tabel.

  • Page 55: Defecten / Oplossingen

    DEFECTEN / OPLOSSINGEN Hieronder vindt u een lijst met mogelijke defecten en oplossingen. Alle problemen geven aanleiding tot een abnormale werking van de brander. In de meeste gevallen gaat bij een probleem het lampje branden van de manuele herbewapeningsknop van de controle- en bedieningsdoos (3, fig.

  • Page 56: Waarschuwingen En Veiligheid

    WAARSCHUWINGEN EN VEILIGHEID Voor een verbranding met zo weinig mogelijk milieuverontreinigende emissies, moeten de afmetingen en het type verbrandingskamer van de ketel, overeenkomen met bepaalde waarden. Daarom is het raadzaam de Technische Servicedienst te raadplegen alvorens dit type brander te kiezen voor de combinatie met een ketel. Het vakbekwaam personeel is het personeel dat aan de technische professionele vereisten voldoet die voorgeschreven worden door de wet van 5 maart 1990 nr.
