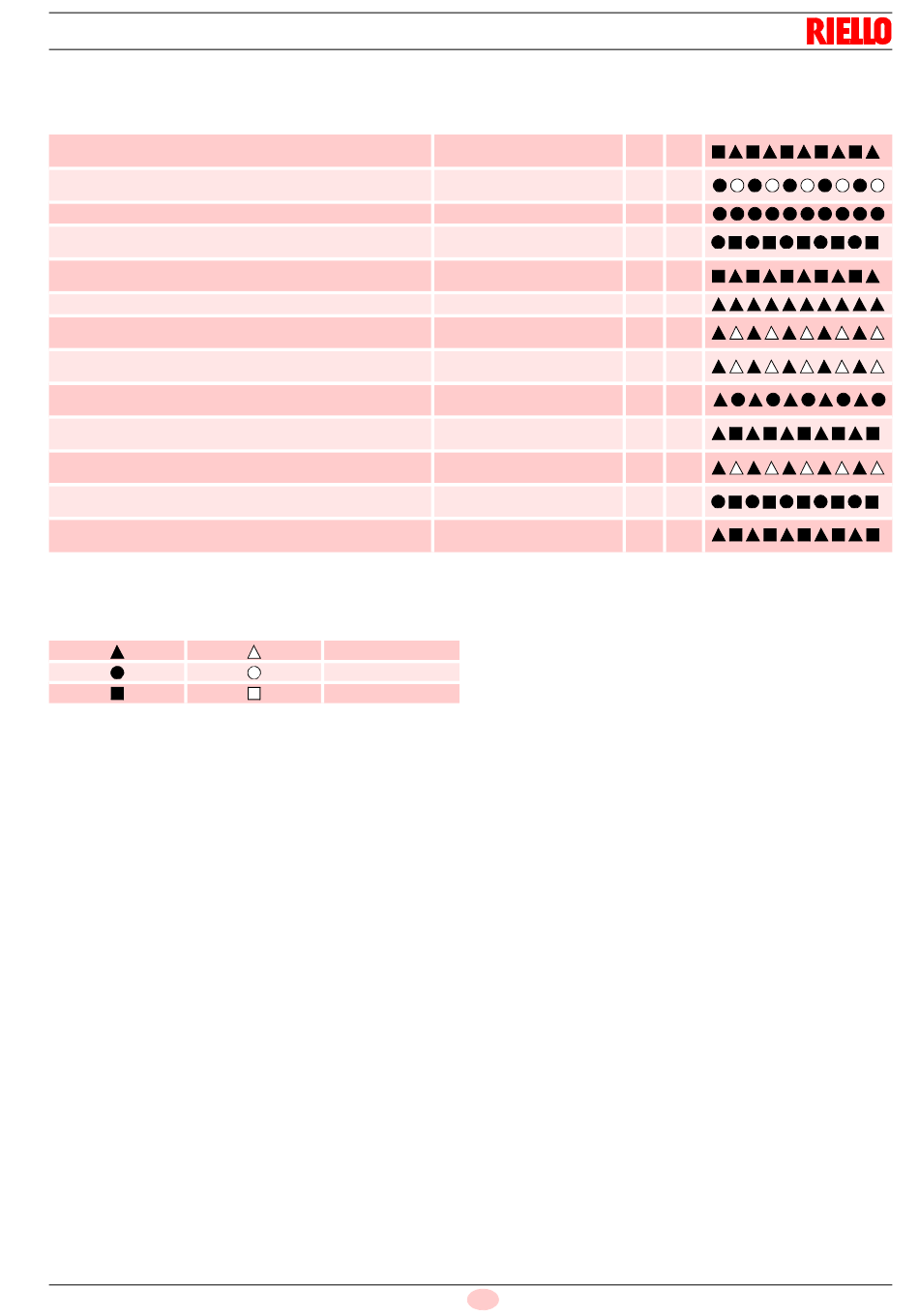

Diagnostic des anomalies - blocages

Description de la panne
Lumière étrangère ou présence de signal de flamme para-
site
Anomalie de la tension d'alimentation électrique
Anomalie de la fréquence d'alimentation électrique
Anomalie de la tension interne du contrôle de flamme
Anomalie du bouton de déblocage ou déblocage à dis-
tance
Blocage dû à l'absence de flamme après le ts
Blocage dû au signal de lumière étrangère ou de flamme
parasite
Blocage en raison du nombre maximum de répétitions de
cycle (perte de flamme pendant le fonctionnement)
Blocage en raison d'une panne du moteur ventilateur
Blocage en raison d'une panne du circuit interne de com-
mande de la vanne de 1ère allure
Blocage dû au dépassement du temps max. de préchauf-
fage
Blocage dû à une panne à l'eeprom
Blocage de la vanne de 1ère allure en court-circuit
Légende
ON
6.8.3 Fonction de préchauffage combustible
Le brûleur est doté de la fonction de préchauffage du combus-
tible, en présence d'une demande de départ par le thermostat de
demande de chaleur de la chaudière, le brûleur reste en attente
de la fermeture du thermostat de démarrage (ou de préchauf-
fage, K) positionné au niveau du porte-gicleur.
Si le thermostat de démarrage (ou de préchauffage, K) ne se
ferme pas après 600 secondes, le brûleur atteint la condition de
blocage.
Si, pendant le fonctionnement, la flamme s'éteint, le brûleur ef-
fectue le recyclage si le contact du thermostat de démarrage (ou
de préchauffage, K) est fermé.
Si, pendant le fonctionnement, la flamme s'éteint et que le
contact du thermostat de démarrage (ou de préchauffage, K) est
ouvert, la ventilation s'arrête et le brûleur reste dans l'attente de
la fermeture du contact du thermostat de démarrage (ou de pré-
chauffage, K) pour repartir avec le temps de préventilation.
6.8.4

Test d'extinction

Si le bouton de déblocage ou de déblocage à distance est pressé
lors du fonctionnement pendant plus de 5 secondes et moins de
10 secondes (pour ne pas aller au menu suivant), le brûleur s'ar-
rêtera, la vanne de l'huile se fermera, la flamme s'éteindra et la
séquence de démarrage recommencera.
Si le test d'extinction est activé, le nombre de répétitions de la sé-
quence de démarrage (voir paragraphe « Recyclage et limite
des répétitions » à la page 29) et le nombre de déblocages pos-
sibles (voir paragraphe « Déblocage de la protection » à la
page 30) sont rétablis.
OFF Code couleur
ROUGE
ORANGE
VERT
Couleur du bouton de
déblocage
VERT, ROUGE
clignotement alterné
ORANGE
clignotement lent
ORANGE
ORANGE, VERT
clignotement rapide alterné
VERT, ROUGE
clignotement rapide alterné
ROUGE
ROUGE
Clignotement
ROUGE
Clignotement rapide
ROUGE, ORANGE
clignotement inversé
ROUGE, VERT
clignotement inversé
Clignotement ROUGE
ORANGE, VERT
clignotement alterné
ROUGE, VERT
clignotement lent
6.8.5

Fonctionnement intermittent

Après 24 heures de fonctionnement continu, la boîte de contrôle
commence la séquence d'extinction automatique, suivie d'un re-
démarrage, afin de vérifier les pannes du capteur flamme. Il est
possible de définir cette extinction automatique sur 1 heure (voir
paragraphe « Menu de programmation » à la page 33).
Une modification du paramètre de réglage du fonctionnement in-
Tab. M
termittent sera activée si :
 Pendant la demande de chaleur, la fonction de test d'extinc-

tion est activée.
 Une perte de flamme se produit.

 La demande de chaleur est éteinte, puis réactivée.

 La boîte de contrôle est éteinte, puis rallumée.

 Le redémarrage automatique de la fonction intermittente se

produit
(1 heure/24 heures).
6.8.6 Recyclage et limite des répétitions
La boîte de contrôle prévoit la fonction de recyclage, ou bien la
répétition complète de la séquence de démarrage, qui permet
d'effectuer jusqu'à 3 tentatives en cas d'extinction de la flamme
pendant le fonctionnement.
Si la flamme s'éteint 4 fois pendant le fonctionnement, le brûleur
se met en sécurité.
S'il y a une nouvelle demande de chaleur pendant le nouveau cy-
cle, à la commutation du thermostat de demande de chaleur, les
3 tentatives sont réinitialisées.
NOTE:
Après 510 secondes de fonctionnement continu, on ajoute
une tentative supplémentaire possible.
En débranchant l'alimentation, quand il se vérifie une nouvelle
demande de chaleur (alimentation appliquée au brûleur), tous les
essais possibles de redémarrage sont rétablis (3 au maximum).
