5.10 Réglages pour le brûleur RG1RK
5.10.1 Réglage de la tête de combustion
Le réglage de la tête de combustion varie en fonction du débit du
brûleur.
Ce réglage doit être effectué de la manière suivante:
 tourner la vis de réglage 12)(Fig. 14) dans le sens des
aiguilles d'une montre ou dans le sens inverse, jusqu'à ce
que l'encoche sur la bride de réglage 13) (Fig. 14) corres-
ponde au plan externe du groupe porte-gicleur 7) (Fig. 14).
 Dans l'exemple la bride de réglage 13) est réglée sur
l'encoche 3; ce qui veut dire que le brûleur est réglé pour un
débit de 3,3 kg/h avec la pression de la pompe à 12 bar et
en utilisant un gicleur de 0,85 GPH, comme indiqué dans le
Tab. G page 22.
S7951
13
5.10.2 Réglage volet d'air
Pour régler le volet d'air effectuer les opérations suivantes:
 Desserrer l'écrou 14)(Fig. 14) et régler le volet en jouant sur
la vis 15)(Fig. 14).
 Une fois le réglage terminé, revisser l'écrou 14).
À l'arrêt du brûleur, le volet d'air se ferme automatiquement,
jusqu'à une dépression max. de 0,5 mbar dans la cheminée.
20136934
Installation
12 14
7

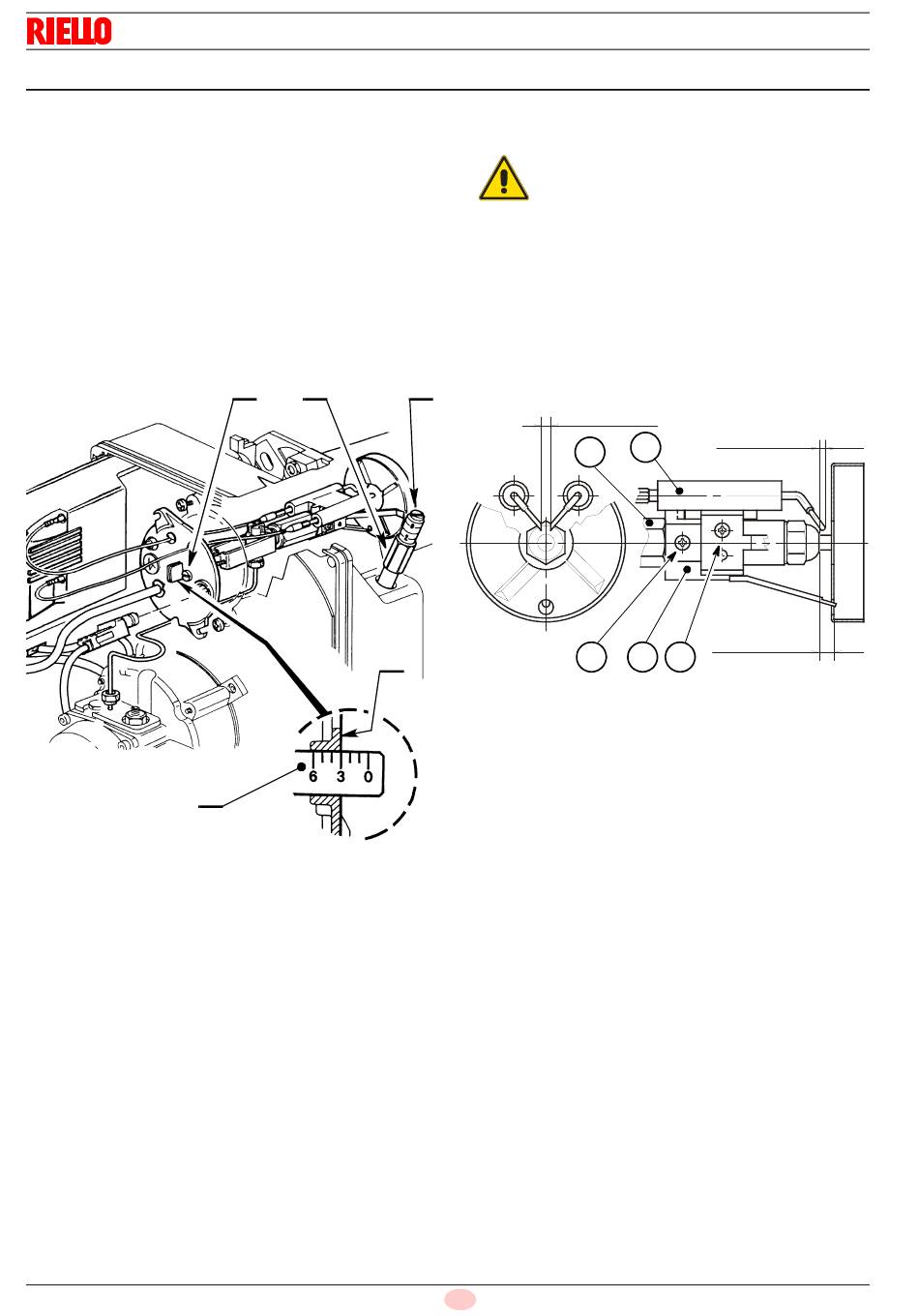

Fig. 14
5.10.3 Réglage des électrodes
Les mesures sur la Fig. 15 doivent être respec-
tées.
ATTENTION
 Pour accéder aux électrodes, effectuer l'opération décrite
dans voir paragraphe « Position de fonctionnement » à la
page 14.
Procéder comme suit pour le réglage:
 appuyer le support de l'accroche-flamme 1)(Fig. 15) sur le
porte-gicleur 2)(Fig. 15) et bloquer avec la vis 3)(Fig. 15).
Pour tout ajustement du groupe d'électrodes 4), desserrer
la vis 5) (Fig. 15).
15
4,5
D5343
18
F
0
– 0,5 mm
2 ÷ 2,5
4
2
5,5 ±
3 1 5
mm
0,3 mm
Fig. 15
