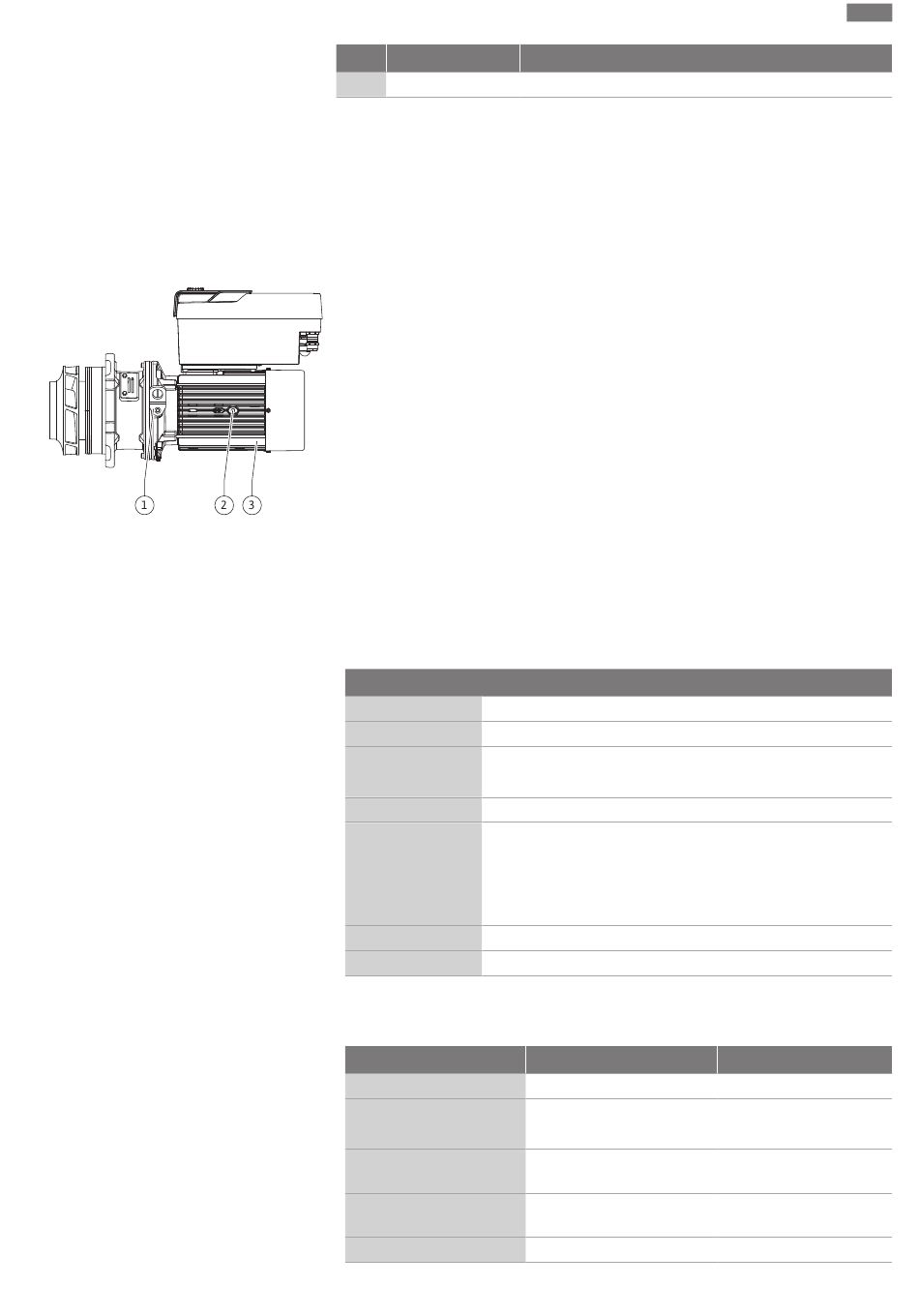

Fig. 4: Insteekset
4.1

Leveringsomvang

4.2

Type-aanduiding

4.3

Technische gegevens

Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D • Ed.02/2022-07
Pos. Omschrijving
7 Lantaarnstuk
Tab. 3: Functiemodules
De motor drijft de hydraulische eenheid aan. De elektronicamodule regelt de motor.
De hydraulische eenheid is vanwege de doorlopende motoras geen montageklare module.
Deze wordt bij de meeste onderhouds- en reparatiewerkzaamheden uit elkaar gehaald. Zie
voor aanwijzingen met betrekking tot de onderhouds- en reparatiewerkzaamheden het
hoofdstuk „Onderhoud" [} 460].
Insteekset
De waaier en het lantaarnstuk vormen samen met de motor de insteekset (Fig. 4).
De insteekset kan voor de volgende doeleinden worden losgemaakt van het pomphuis:
• De motor met de elektronicamodule moet in een andere relatieve positie ten opzichte van
het pomphuis worden gedraaid.
• Er is toegang tot de waaier en mechanische afdichting nodig.
• De motor en hydraulische eenheid moeten worden gescheiden.
Het pomphuis kan daarbij in de leiding blijven.
Neem de hoofdstukken „Toegestane inbouwposities en wijziging van de componentenop-
stelling vóór de installatie" [} 374] en „Onderhoud" [} 460] in acht.
• Pomp
• Inbouw- en bedieningsvoorschriften en conformiteitsverklaring
• Wilo-Smart Connect module BT
• Kabelschroefverbindingen met afdichtinzetstukken
Voorbeeld: Stratos GIGA2.0-I 65/1-37/4,0-xx
Stratos GIGA Pompbeschrijving
2.0 Tweede generatie
-I Inline-enkelpomp
-D Inline-dubbelpomp
65 Flensverbinding DN 65
1-37 Traploos instelbare gewenste hoogte
1: minimale opvoerhoogte in m
37: maximale opvoerhoogte in m
bij Q = 0 m³/h
4,0 Nominaal motorvermogen in kW
-xx Variant, bijv. R1
Tab. 4: Type-aanduiding
Zie voor een overzicht van alle productvarianten Wilo-Select/catalogus.
Eigenschap
Elektrische aansluiting:
Spanningsbereik
Vermogensbereik
Toerentalbereik
2)
Omgevingsvoorwaarden
Beschrijving
Waarde
3~380 V...3~440 V (±10%),
50/60 Hz
3~ 0,55 kW – 4 kW
450 tpm...4800 tpm
:
nl
Opmerking
Ondersteunde nettypes:
1)
TN, TT, IT
Afhankelijk van het pomp-
type
Afhankelijk van het pomp-
type
