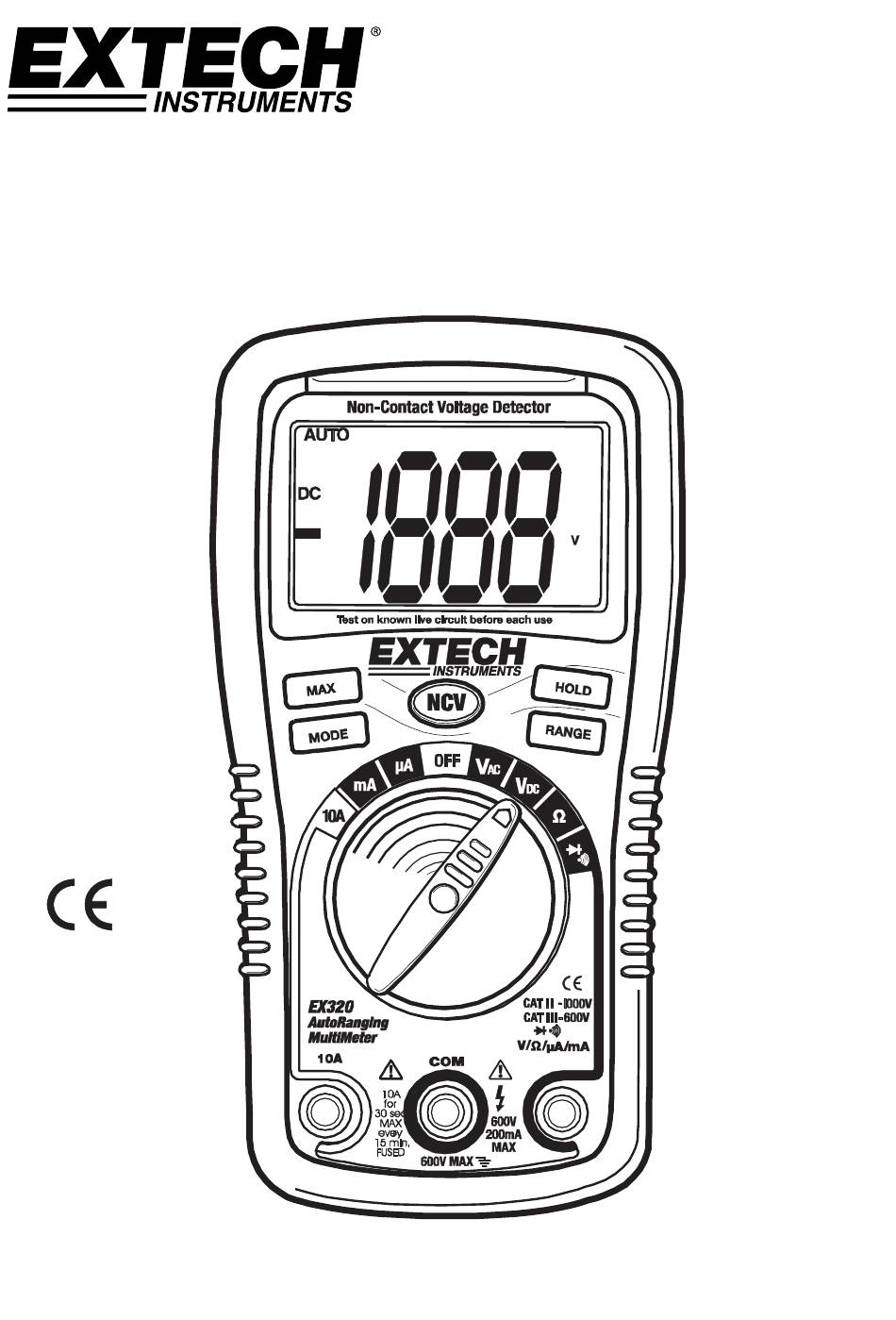

- Page 1 Manuel d’utilisation Mini Multimètre Avec détecteur de tension à distance (NCV) Modèle EX320...
- Page 2 Introduction Félicitations, vous venez d’acquérir un Multimètre industriel Extech. (modèle EX320). Cet appareil permet de mesurer les différences de potentiel alternatives et continues (AC/DC), les courants AC/DC, la résistance, la continuité, de tester les diodes et de détecter les tensions à distance. L'utilisation et le soin appropriés de cet appareil de mesure fourniront un service fiable sur plusieurs années.
- Page 3 Les piles trop vieilles ou endommagées peuvent fuir et vous brûler la peau. C’est pourquoi veillez à toujours porter des gants adaptés lorsque vous les manipulez. Vérifiez que les piles n’aient pas court-circuité. Ne jetez jamais les piles au feu. EX320-fr-FR_V5.5 4/15...
-
Page 4: Connecteurs Et Boutons
(10-3) (Volts, Ampères) kilo (10-3) (Ohms) méga (10+6) (Ohms) Valeur maximum Courant alternatif Courant continu •))) Continuité Test de Diode Etat des piles Ampères Ohms Volts HOLD Gel de l’affichage AUTO Mode de sélection automatique de gamme EX320-fr-FR_V5.5 4/15... -
Page 5: Detecteur De Tension Ac A Distance
DETECTEUR DE TENSION AC A DISTANCE Le multimètre EX320 peut détecter les tensions AC (entre 100 et 600VAC) lorsqu’il est à placé à proximité de la source supposée de tension. ATTENTION : testez le détecteur sur un circuit connu sous tension avant chaque utilisation. -
Page 6: Dc Voltage Measurements
V positif. Mettez la pointe de sonde noire en contact avec le côté négatif du circuit. Mettez la pointe de sonde rouge en contact avec le côté positif du circuit. Lisez la valeur affichée à l’écran EX320-fr-FR_V5.5 4/15... -
Page 7: Mesure De Courants Alternatifs Et Continus (Ac/Dc)
Mettez la pointe de sonde noire en contact avec le côté négatif du circuit. Mettez la pointe de sonde rouge en contact avec le côté positif du circuit. Alimentez le circuit. Lisez la valeur affichée à l’écran. EX320-fr-FR_V5.5 4/15... - Page 8 Mettez les pointes de sonde en contact avec le circuit ou la partie du circuit à tester. Si la Résistance est inférieure à environ 100 , un signal sonore retentira. Si le circuit est ouvert, l’écran affichera “OL”. EX320-fr-FR_V5.5 4/15...
-
Page 9: Test De Diode
Appuyez de nouveau sur le bouton MAX pour sortir du mode. ARRET AUTOMATIQUE l’appareil s’éteint automatiquement au bout de 15 minutes d’inactivité. Ceci afin d’économiser la pile. Pour rallumer l’appareil après un arrêt automatique, tournez le commutateur de fonction sur OFF puis positionnez-le ensuite sur la fonction désirée. EX320-fr-FR_V5.5 4/15... -
Page 10: Entretien
UTILISEZ UNIQUEMENT DES PILES NEUVES, DE TAILLE ET DE PUISSANCE ADAPTEE. Retirez les piles vieilles ou usagées afin d’éviter qu’elles ne fuient dans l’appareil et l’endommagent. SI L’APPAREIL DOIT ETRE STOCKE PENDANT UNE LONGUE PERIODE, vous pouvez retirer les piles afin d’éviter tout dommage potentiel. EX320-fr-FR_V5.5 4/15... -
Page 11: Installation Des Piles Et Indicateur De Piles Usagees
ATTENTION : afin d’éviter tout risque d’électrocution, ne pas utiliser le multimètre sans avoir au préalable remis en place le couvercle du compartiment à fusible et l’avoir correctement fermé. Etui de protection amovible en caoutchouc Multimètre Piles Fusibles Couvercle du compartiment à piles Etui en caoutchouc EX320-fr-FR_V5.5 4/15... - Page 12 Utilisez toujours des fusibles adaptés (200mA/250V à vissage rapide pour les gammes mA / µA, 10A/250V à vissage rapide pour la gamme A). Les deux fusibles sont 5x20mm de taille. Replacez le couvercle et revissez le tout. Replacez l’étui de protection en caoutchouc sur l’appareil. EX320-fr-FR_V5.5 4/15...
-
Page 13: Caractéristiques
• (+ chiffres) – concerne la précision du convertisseur analogique/numérique. La précision indiquée est valable dans le cadre d’une utilisation dans des températures comprises entre 18°C et 28° C (65°F et 83°F) avec un taux d’humidité inférieur à 75%. EX320-fr-FR_V5.5 4/15... -
Page 14: Caractéristiques Générales
Les appareils de la CATEGORIE DE SURTENSION IV sont utilisés au point d’origine de l’installation. Remarque – les exemples incluent les compteurs d’électricité ainsi que les dispositifs de protection contre les surintensités. Copyright © 2014‐2015 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com EX320-fr-FR_V5.5 4/15...
