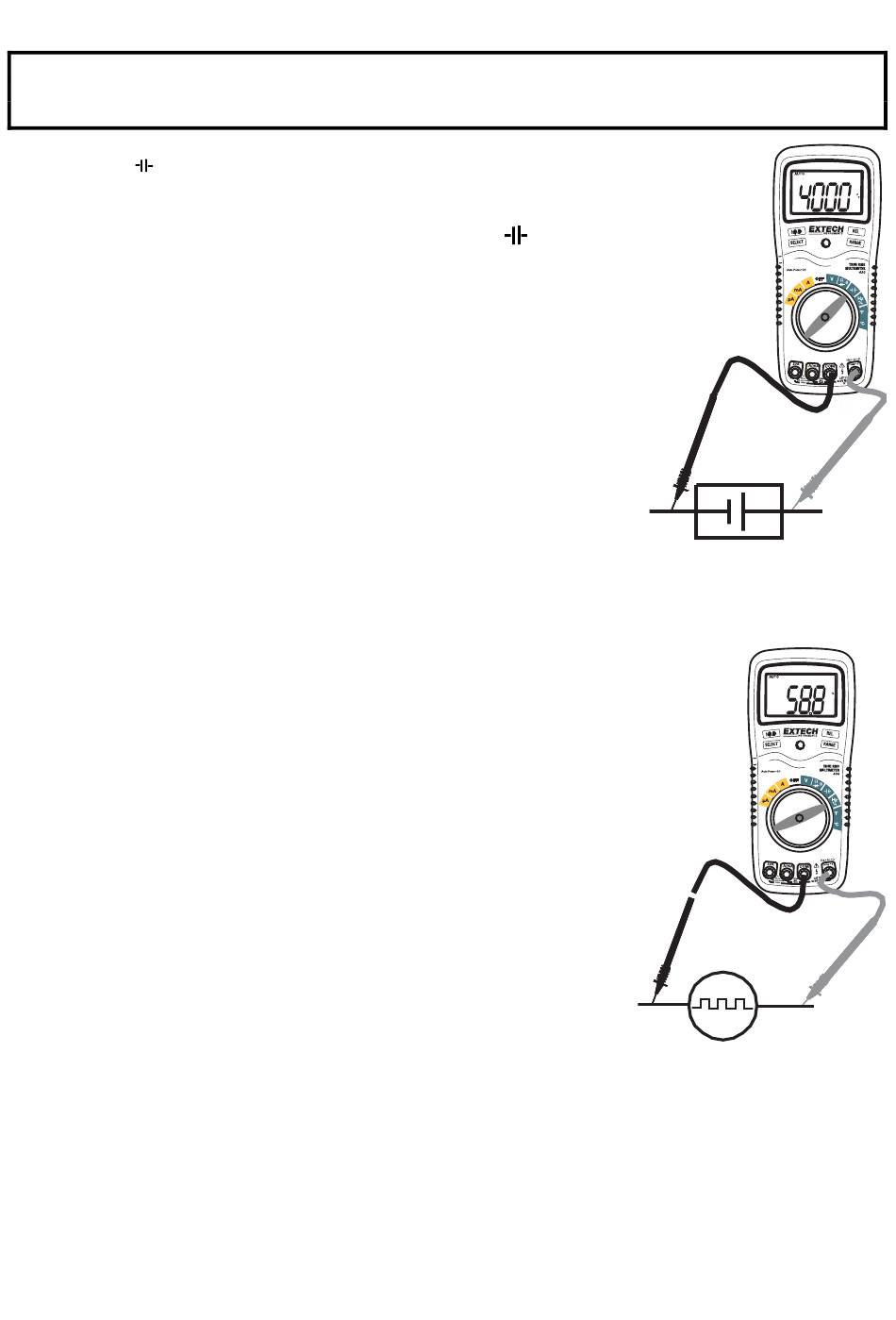

MESURES DE CAPACITE
AVERTISSEMENT Veiller à fermer le courant de l'élément testé et décharger les condensateurs
avant de procéder à des mesures de capacité afin d'éviter l'électrocution. Enlever les piles et
débrancher les fils électriques.
1. Placer le commutateur de fonctions rotatif du côté vert sur la
position
2. Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle négatif COM. Insérer le câble de mesure rouge
de la prise banane dans le connecteur femelle positif
3. Placer les pointes de sonde sur le condensateur à tester
4. Lire la mesure de capacité sur l'écran
MESURES DE FREQUENCE
1.
Placer le commutateur de fonctions rotatif du côté vert en position
"Hz"
2.
Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle négatif COM et le câble de mesure rouge de
la fiche banane dans le connecteur femelle positif Hz.
3.
Placer les pointes de sonde sur le circuit à tester.
4.
Lire la mesure de fréquence sur l'écran
% CYCLE DE SERVICE
1.
Placer le commutateur de fonctions rotatif sur la position "Hz"
2.
Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle négatif COM et le câble de mesure rouge de
la fiche banane dans le connecteur femelle positif Hz
3.
Appuyer
momentanément
sélectionner l'icône % sur l'écran
4.
Placer les pointes de sonde d'essai sur le circuit testé
5.
Lire le % cycle de service sur l'écran
sur
le
bouton
SELECT
11
pour
EX470A-fr-FR_v6.0 6/16
