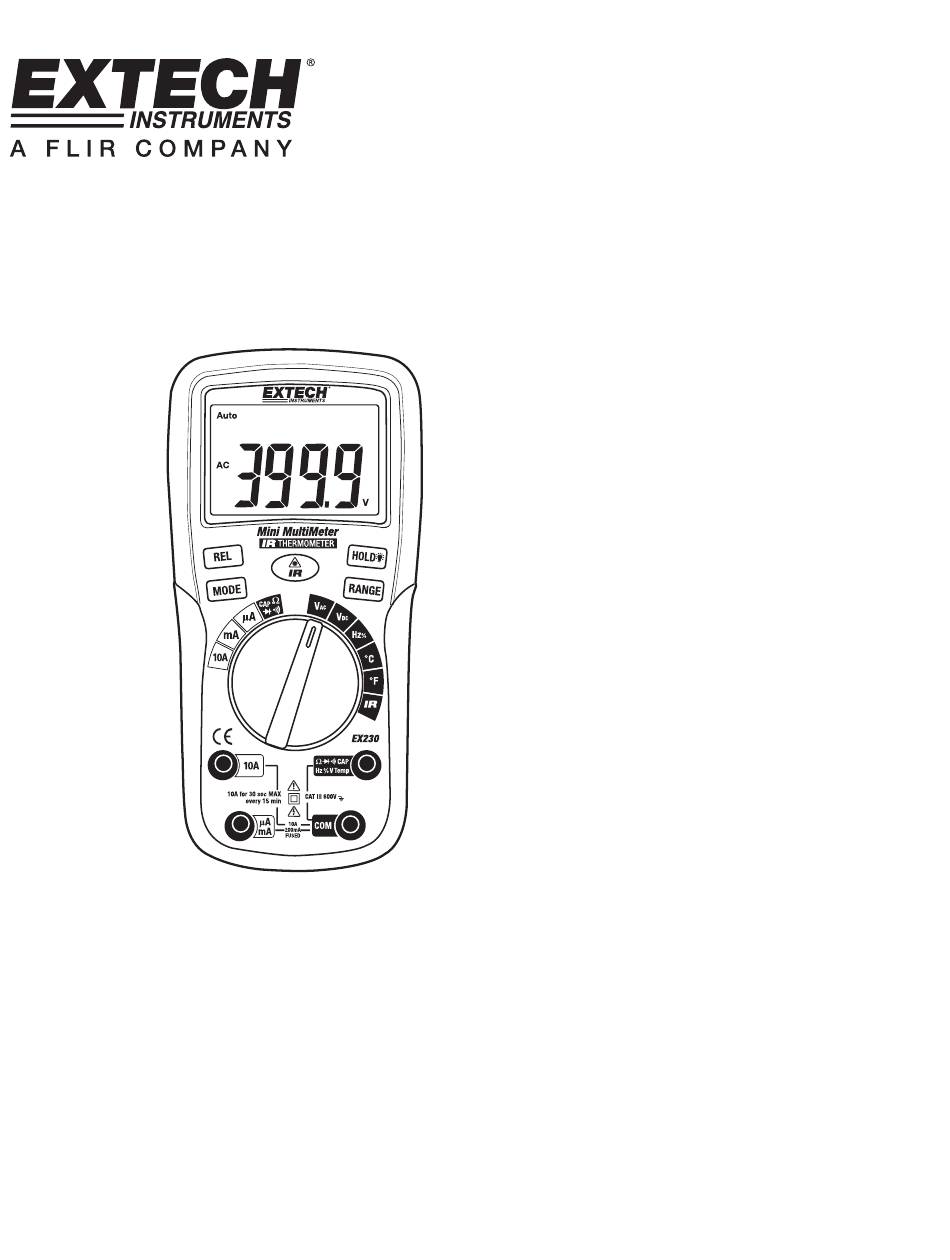

- Page 1 Manuel d’utilisation Multimètre avec thermomètre infrarouge Extech EX230 EX230-EU-FR-V1.2-09/10...
- Page 2 Toutes nos félicitations pour votre acquisition de ce multimètre à sélection automatique de gamme Extech EX230. Ce mètre mesure les tensions AC/DC, le courant AC/DC, la résistance, la capacité, la fréquence, le cycle de service, le test de diode et de continuité, ainsi que la température infrarouge sans contact et la température thermocouple avec...
- Page 3 Retirez la pile de l'appareil si celui-ci sera rangé pour une période prolongée. • Les piles usagées ou endommagées peuvent être dangereuses pour la peau. Utilisez des gants prévus à cet effet. • Ne court-circuitez pas la pile. Ne placez pas la pile à proximité d'une source de feu. EX230-EU-FR-V1.2-09/10...
-
Page 4: Instructions De Securite
N’utilisez JAMAIS l’appareil tant que le couvercle arrière ainsi que le couvercle du compartiment à pile et des fusible ne sont pas en place et solidement fermés. Si l’équipement fait l’objet d’une utilisation non spécifiée par le fabricant, la protection qu'il offre peut être compromise. EX230-EU-FR-V1.2-09/10... - Page 5 ) (ohms, Hz) méga (10 ) (ohms, Hz) Ohms Volts Courant alternatif Courant continu ºF Degrés Fahrenheit ºC Degrés centigrades Fréquence Farad (capacité) Cycle de service AUTO Sélection automatique de gamme HOLD Maintien d’affichage SCAN Température infrarouge et laser actifs EX230-EU-FR-V1.2-09/10...
-
Page 6: Mesures De Tension Ac/Dc
10A et insérez la fiche banane du fil d'essai rouge dans la prise10A. 6. Branchez les fils d’essai en série sur le circuit testé. 7. Mettez le circuit sous tension. 8. Lisez la mesure de courant affichée sur l’écran. EX230-EU-FR-V1.2-09/10... - Page 7 3. Insérez la fiche banane du fil d'essai rouge dans la prise positive Hz. 4. Utilisez le bouton MODE pour sélectionner Hz ou % (Cycle de service) 5. Placez les pointes de la sonde d’essai sur l'appareil testé. 6. Lisez la fréquence ou le cycle de service affiché(e) sur l’écran. EX230-EU-FR-V1.2-09/10...
-
Page 8: Mesures De La Temperature Avec Contact (Sonde Thermocouple)
4. Placez les pointes de sonde d’essai sur la diode testée. La tension directe est généralement de l’ordre de 0,400 à 0,700 V. La tension inverse affichera «OL». Des dispositifs court-circuités afficheront à peu près 0 V et un dispositif ouvert affichera «OL» au niveau des deux polarités. EX230-EU-FR-V1.2-09/10... -
Page 9: Mesures De La Temperature Sans Contact Par Infrarouge
L'appareil ne prendra pas de mesures en présence de vapeur, de poussière et de fumée. Pour trouver un point sous tension, pointez l’instrument hors de la zone d’intérêt, puis balayez partout (dans un mouvement de haut en bas) jusqu’au repérage du point sous tension. EX230-EU-FR-V1.2-09/10... -
Page 10: Selection De Gamme Automatique/Manuelle
Si aucun bouton n'est appuyé, la fonction de mise en veille automatique mettra l'appareil en mode veille au bout de 30 minutes d'inactivité environ. Si tel est le cas, appuyez sur n'importe quel bouton pour réveiller l'appareil ou éteignez s'il ne sera plus utilisé. EX230-EU-FR-V1.2-09/10... -
Page 11: Entretien
Vous pouvez remettre vos piles/accumulateurs usagés aux points de collecte de votre quartier ou à tout point de vente de piles/accumulateurs ! Mise au rebut : Suivez les dispositions légales en vigueur relatives à la mise au rebut de l’appareil à la fin de son cycle de vie EX230-EU-FR-V1.2-09/10... -
Page 12: Spécifications
10 A 0,01 A Remarque : 10 A pour 30 s max REMARQUE : «La précision nominale est déterminée à une température de 18 à 28 C (65 à F) et à une humidité relative inférieure à 75 %. EX230-EU-FR-V1.2-09/10... - Page 13 ±(2 % de la lecture ou 2°C) 93 à 230 ±(3 % de la lecture ou 3°C) 0,1°C/°F ±8°F -5 à 32 F 32 à 200 °F ±(2 % de la lecture ou 4°C) 200 à 446 °F ±(3 % de la lecture ou 6°F) EX230-EU-FR-V1.2-09/10...
- Page 14 61010-031:2002 Catégorie III 600 V ; Degré de pollution 2. Approbations CE, ETL Copyright ©2010 Extech Instruments Corporation (une société FLIR). Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit.
