REMPLACEMENT DES FUSIBLES

ATTENTION : Afin d'éviter l'électrocution, débrancher le mètre de tout circuit, retirer les fils test des
terminaux d'entrée, et tournez sur la position OFF le mètre avant d'ouvrir le boîtier. Ne pas faire
fonctionner le mètre lorsque le boîtier est ouvert.
1. Déconnecter les câbles de mesure de l'appareil.
2. Enlever l'étui protecteur en caoutchouc.

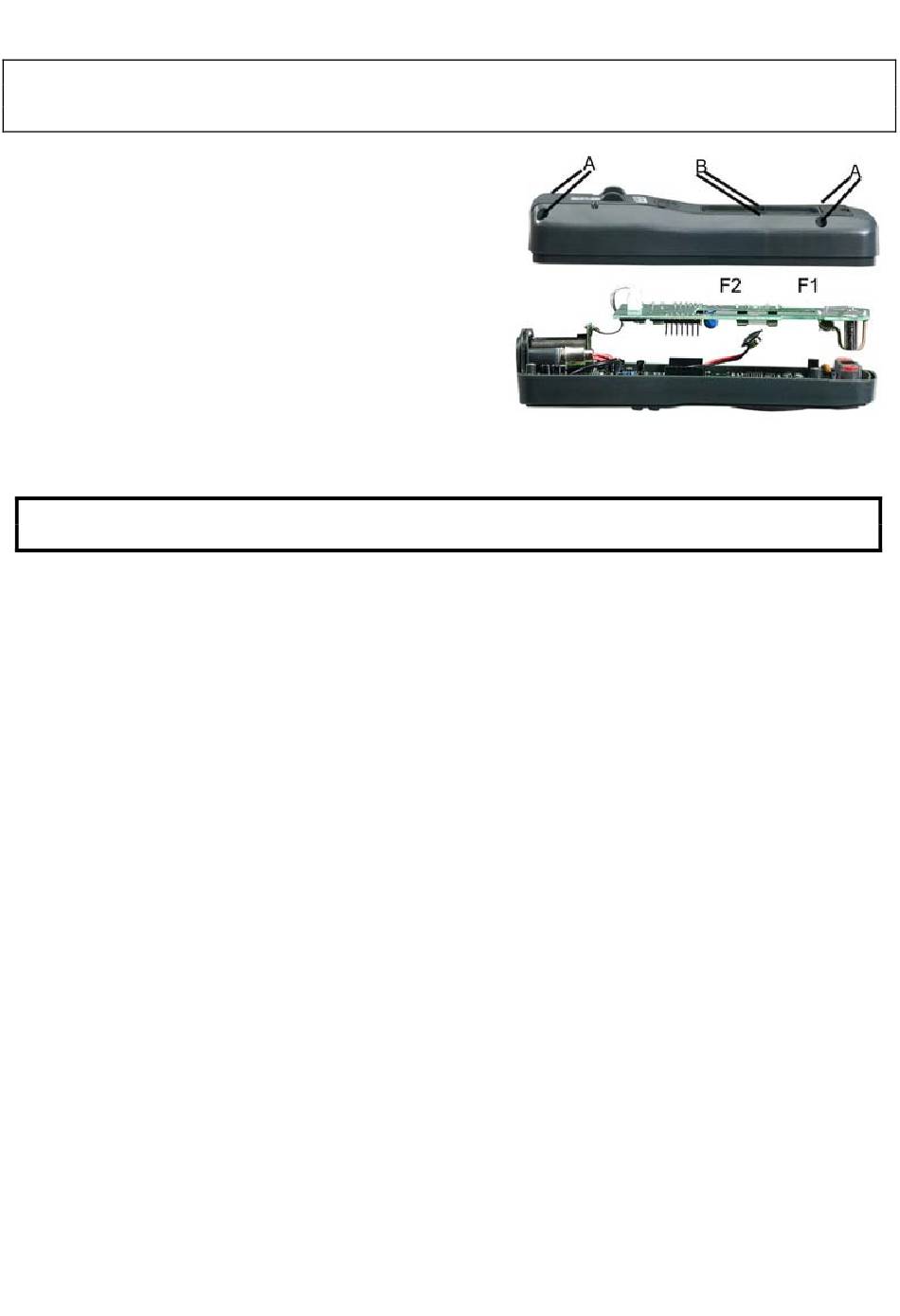

3. Enlever le couvercle du compartiment à piles (deux
vis "B") et la pile
4. Enlever les 4 vis "A" du couvercle arrière
5. Soulever le centre de la carte de circuit au-dessus
des connecteurs pour atteindre le porte-fusible.
6. Enlever le fusible endommagé et insérer le
nouveau fusible dans le porte-fusible..
7. Veiller à toujours respecter la dimension et la
valeur des fusibles (0.5A/600 V à action rapide
pour la limite 400mA, 10 A/600 V à action rapide
pour la limite 10 A).
8. Aligner la carte de circuit avec les connecteurs et la remettre soigneusement en place.
9. Refermer le couvercle arrière et le couvercle du compartiment à piles.
AVERTISSEMENT: Veiller à ne pas utiliser l'appareil tant que le couvercle des fusibles n'est pas
fixé correctement afin d'éviter l'électrocution.
