Mode d'emploi
Fonctionnement et Emploi

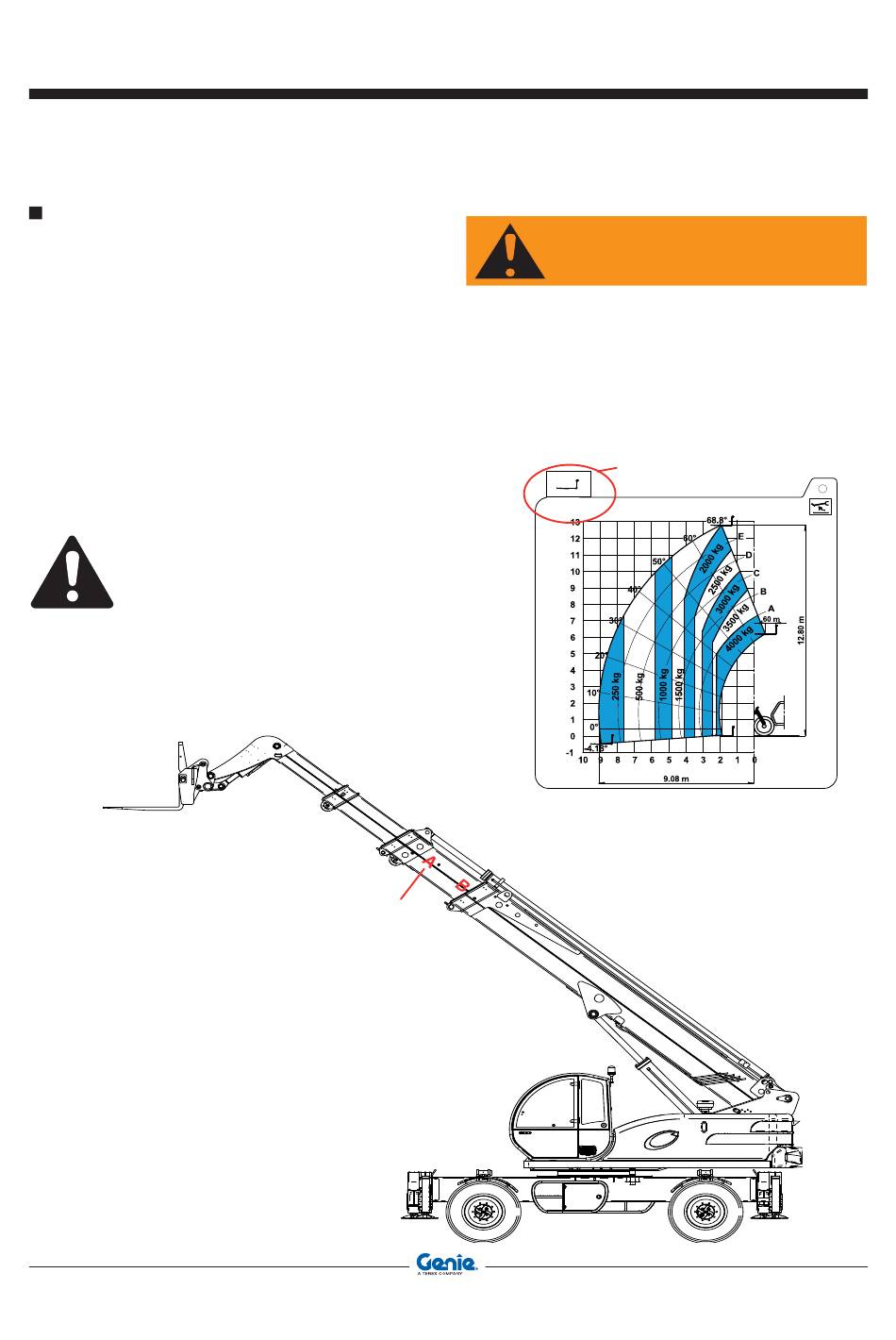

EMPLOI DES TABLEAUX DE CHARGE
Les tableaux de charge 1 indiquant la charge
maximale admissible par rapport au déploiement
du bras et au type d'équipement utilisé, avec ou
sans emploi des stabilisateurs, aussi bien qu'à la
position de la tourelle, sont appliquées sur la vitre
de la cabine et/ou dans le Guide Rapide. Toujours
consulter ces tableaux pour travailler dans des
conditions de sécurité.
L'ampleur du déploiement du bras, à comparer
avec les valeurs des tableaux de charge, peut être
déterminée à l'aide des les lettres (A, B, C, D, E)
peintes sur le bras (pos.2).
L'étiquette 3 au-dessous de chaque tableau de
charge se réfère au type d'outil utilisé.
Les tableaux montrés ici le sont uniquement
à titre d'exemple. Pour déterminer les limites
de charge, se référer uniquement aux tableaux
appliqués sur la machine.
68
GTH-4518ER - GTH-4020ER - GTH-6025ER
Première Édition - Troisième Impression
AVERTISSEMENT
Les tableaux appliqués sur la vitre de la cabine
se réfèrent à une machine garée sur un terrain
plat et nivelé.
Soulever la charge quelques centimètres du
sol et vérifier la stabilité de la machine avant de
soulever complètement la charge.
GTH-4013 EX - SX
09.4618.0866
Code 57.0009.0491
