11 _ LIMITEUR DE CHARGE
Sur la partie arrière de la cabine est installé un
limiteur de charge qui gère le système anticapotage
de la machine.
Les données collectées, combinées avec le type
d'outil utilisé, sont comparées constamment aux
données insérées dans le programme du système.
Les résultats de l'élaboration se traduisent en trois
situations possibles affichées par l'afficheur du
limiteur situé en haut à droite.
1
LED verte allumée
Condition de stabilité. Dans cette position de
travail, la charge soulevée ne dépasse pas 90%
de la charge admissible indiquée sur le tableau
de charge.
2
LED jaune allumée
Condition de pré-alerte. La charge soulevée est
supérieure à 90%, mais toujours inférieure à la
charge maximale admissible. Le vibreur sonore
émit un son intermittent.
3
LED rouge allumée
Condition d'alerte. La charge soulevée dépasse
la charge maximale admissible. Le vibreur sonore
émit un son continu et tous les mouvements de
la machine sont bloqués, sauf le mouvement de
rappel dans une position de stabilité.
Code 57.0009.0491
GTH-4518ER - GTH-4020ER - GTH-6025ER
Fonctionnement et Emploi

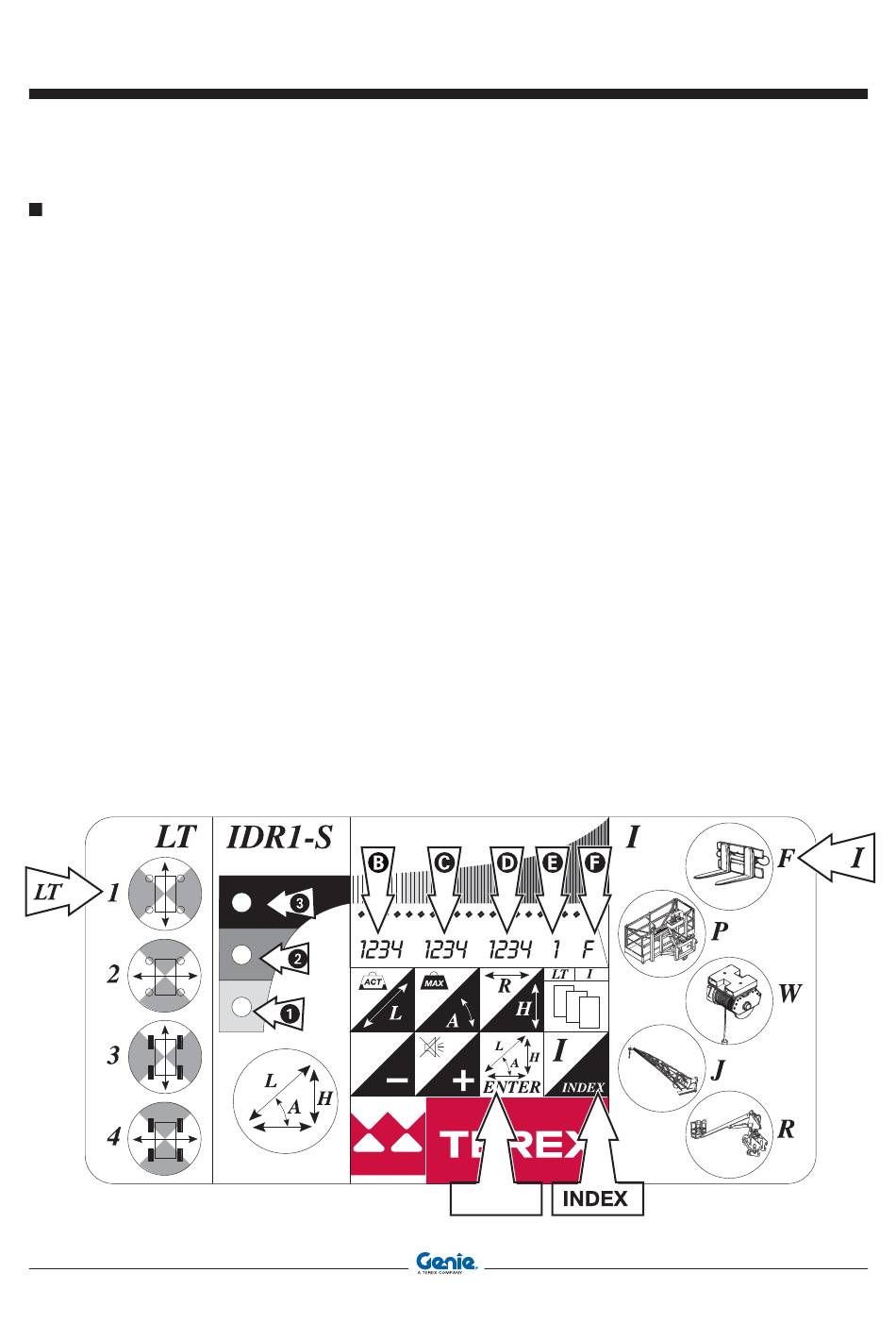

Le tableau du limiteur est partagé en quatre
zones:
Zone LT:
modes de travail
1 Travail frontal avec stabilisateurs
2 Travail latéral avec stabilisateurs
3 Travail frontal sans stabilisateurs
4 Travail latéral sans stabilisateurs
Zone LED: Il y a trois LEDs qui indiquent la variation
des conditions de travail:
1 LED verte - machine stable
2 LED jaune - machine en pré-alerte
3 LED rouge - machine en alerte
Zone affichage et touches de commande
Affichage B Indique le poids soulevé pour le
calibrage du système
C Indique le poids max. à soulever
D Indique la distance de la charge de l'axe
de la couronne pivotante
E Indique le mode de travail (1-2-3-4)
F Indique le type d'outil (F-P-W-J-R)
ENTER
Mode d'emploi
