Première Édition - Troisième Impression

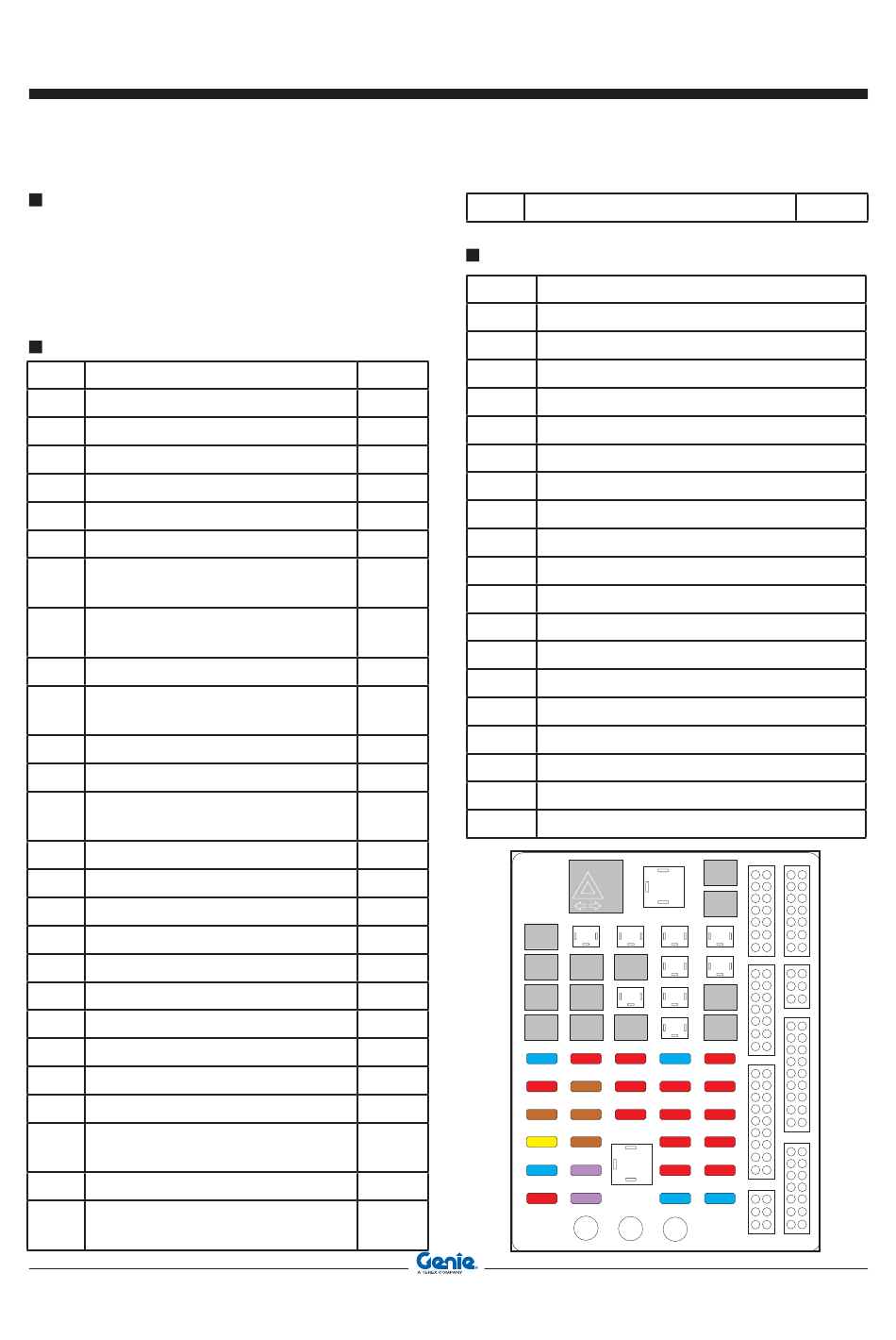

FUSIBLES ET RELAIS
L'équipement électrique est protégé par des fusibles
installés sur le côté gauche à l'intérieur de la cabine.
Avant la substitution d'un fusible grillé avec un autre
de même ampérage, rechercher et éliminer les
causes qui ont provoqué cet inconvénient.
Fusibles
Réf.
Circuit
F1
ALIM. ESSUIE-GLACE AVANT
F2
CHAUFFAGE/CLIMATISEUR
F3
FEUX D'ARRET
F4
ESSUIE-GLACE ARRIERE
F5
PHARES DE TRAVAIL AVANT
F6
FEUX DE CROISEMENT
EN PREPARATION
F7
FEUX DE POSITION ARRIERE
GAUCHE ET AVANT DROIT
F8
FEUX DE POSITION ARRIERE
DROIT ET AVANT GAUCHE
F9
ALIMENTATION VOYANTS
INTERR. FEUX ET FEUX DE
F10
DETRESSE
F11
GYROPHARE
F12
UNITE DE CONTROLE
F13
INTERR. PHARE DE TRAVAIL
ARRIERE
F14
UNITE DE CONTROLE
F15
FEUX DE ROUTE
F16
AVERTISSEMENT ECO
F17
FEUX DE POSITION
F18
FEUX DE MARCHE ARRIERE
F19
UNITE DE CONTROLE
F20
UNITE DE CONTROLE
F21
AVERTISSEUR SONORE
F22
UNITE DE CONTROLE
F23
PLAFONNIER
F24
ELECTROVANNE
PROPORTIONNELLE
F25
UNITE DE CONTROLE
F26
ALIM. CAPTEURS ET
MICRORUPTEUR FREIN DE STAT.
Code 57.0009.0491
Amp.
10
15
5
7.5
10
15
3
3
7.5
7.5
7.5
10
10
10
10
15
10
10
10
10
15
15
10
10
10
10
GTH-4518ER - GTH-4020ER - GTH-6025ER
F27
UNITE DE CONTROLE
Relais
Réf.
K01
DEMARRAGE
K1
FEUX DE ROUTE
K2
FEUX DE CROISEMENT
K3
AVERTISSEUR SONORE
K4
EN OPTION
K7
EN OPTION
K8
EN OPTION
K9
EN OPTION
K10
EN OPTION
K11
EN OPTION
K14
EN OPTION
K17
BYPASS URGENCE NACELLE
K18
UNITE DE CONTROLE
K19
VALIDATION DEMARRAGE
K20
EN OPTION
K21
EN OPTION
K22
UNITE DE CONTROLE
K23
INTERMITTENCE
K24
UNITE DE CONTROLE
K23
K8
K16
K15
K7
K1
K11
K10
K9
K12
K2
K4
K3
F6
F12
F15
F5
F11
F14
F4
F10
F13
F3
F9
RELE'
2
F2
F8
F1
F7
J3
J2
Mode d'emploi
Entretien
10
Circuit
K19
K24
K18
K5
K17
K22
K6
K20
K21
K13
K14
F21
F27
F20
F26
F19
F25
F18
F24
F17
F23
F16
F22
J1
109
