Première Édition - Troisième Impression
REMPLACEMENT DES OUTILS DE TRAVAIL
ATTENTION
Utiliser uniquement les outils projetés et prévus
par la société Terexlift pour le chariots élévateur
et traités en détail dans la section «Equipements
optionnels».

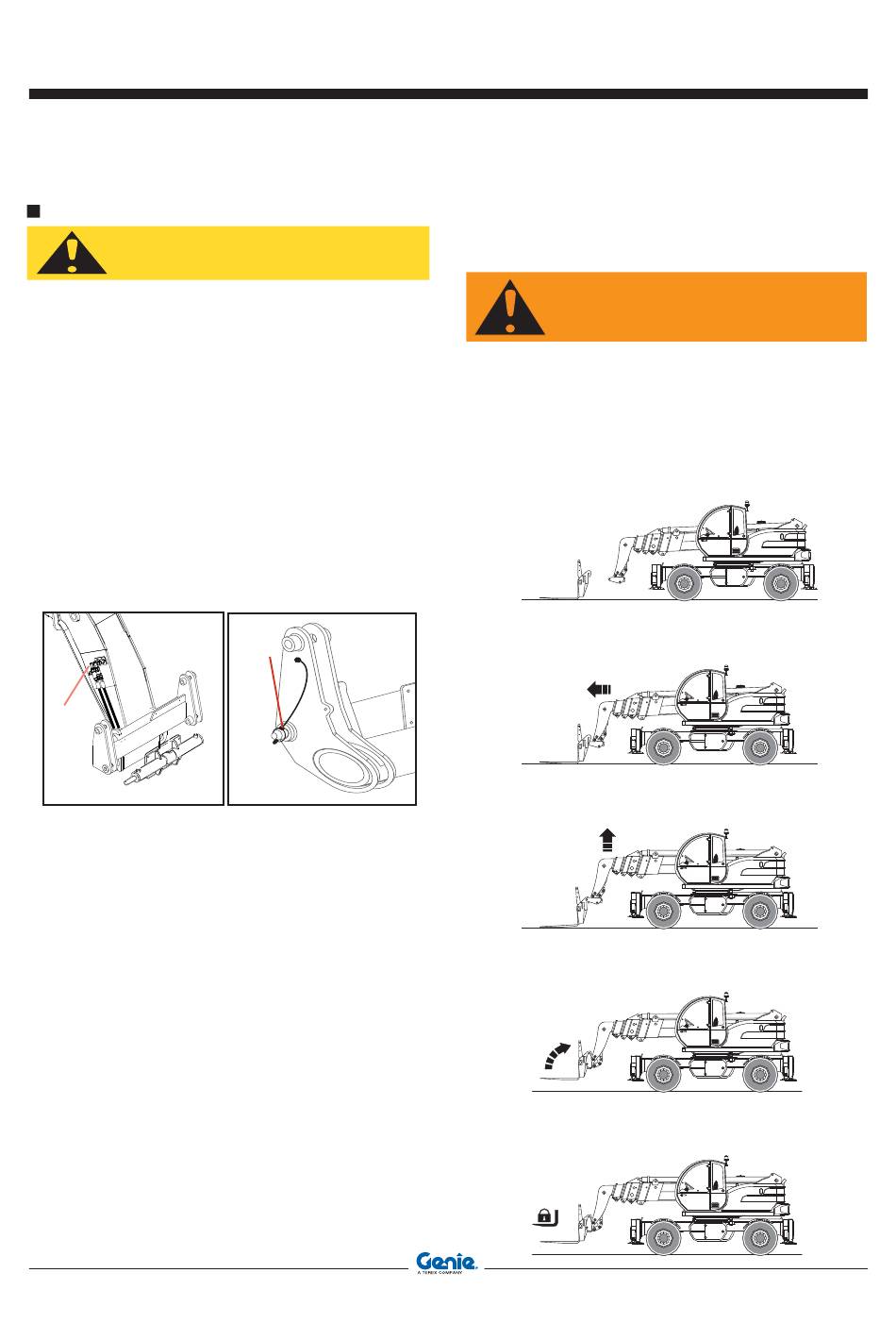

Version à BLOCAGE HYDRAULIQUE
Pour la substitution des équipements de travail,
procéder de la façon suivante:
•
S'approcher du lieu où l'on désire déposer
l'équipement monté (si possible à l'abri et appuyé
sur un terrain solide).
•
Déconnecter tous les embrayages rapides dont
l'outil est pourvu et raccorder à nouveau les
tuyaux de blocage hydraulique des équipements
aux prises 1.
•
Appuyer l'équipement au sol.
•
Retirer la goupille de sécurité 2 située à son
extrémité.
•
Décrocher l'équipement utilisé à l'aide de
la commande d'actionnement du cylindre
d'accrochage/décrochage.
•
Pointer le tablier porte-outils vers l'avant et
abaisser le bras pour dégager le blocage
supérieur de l'équipement.
•
Reculer avec la machine et s'approcher du
nouvel équipement que l'on désire utiliser.
•
Garder le tablier porte-outils pointé vers l'avant
et accrocher le blocage supérieur du nouvel
équipement.
•
Faire rentrer et lever l'équipement à quelques
centimètres du sol. L'équipement se centrera
automatiquement sur le tablier porte-outils.
•
Agir sur le levier de commande pour le blocage
de l'outil et bloquer celui-ci avec la goupille de
sécurité 2 enlevé auparavant.
Code 57.0009.0491
GTH-4518ER - GTH-4020ER - GTH-6025ER
Fonctionnement et Emploi
•
Connecter à nouveau tous les embrayages
rapides de l'équipement.
AVERTISSEMENT
Après le remplacement de l'outil terminal et avant
d'effectuer toute opération, vérifier que l'outil est
bien accroché au bras. Un outil accroché d'une
façon incorrecte représente un danger pour
l'opérateur et pour les personnes ou les objets
aux alentours.
