Première Édition - Troisième Impression

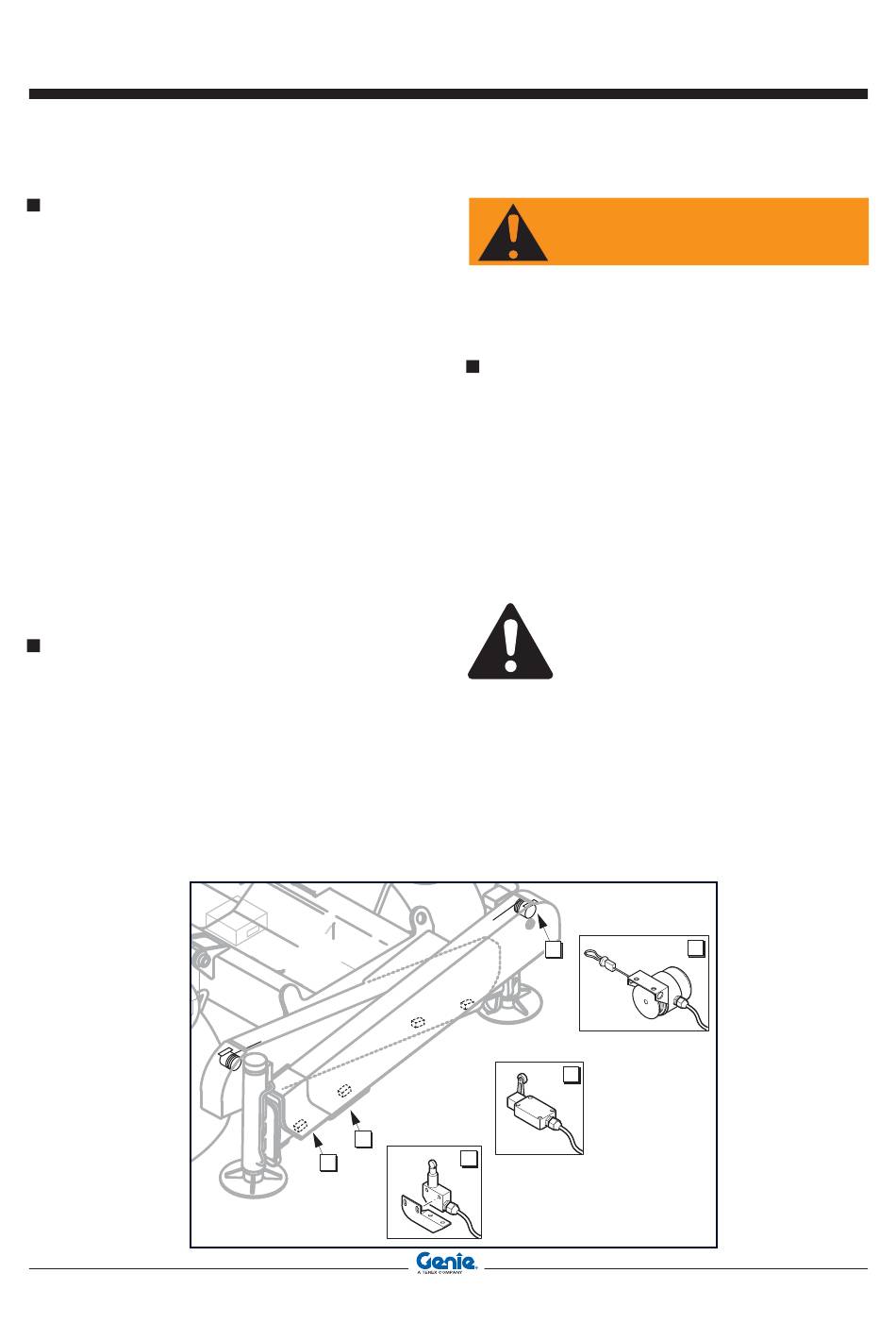

Capteurs sur les STABILISATEURS
Deux microrupteurs de présence et un potentiomètre de
puissance sont installés sur chaque stabilisateur.
A Potentiomètre déploiement stabilisateur: indique
au limiteur de charge combien le stabilisateur a
été sorti, en adaptant constamment la zone de
nivellement de la machine.
B Microrupteur de présence stabilisateur baissé:
indique la condition réelle de stabilisateur baissé
et bloque la transmission si un ou plusieurs
stabilisateurs sont baissés.
C Microrupteur de présence stabilisateur déployé:
indique la condition réelle de stabilisateur
complètement déployé.
Les trois capteurs, en association l'un avec l'autre
et avec le limiteur de charge, déterminent à
chaque instant l'exacte configuration de la zone
de stabilisation en adaptant, par rapport à cette
configuration, la charge maxi à soulever.
Vérification des fins de course sur les
stabilisateurs
(avant tout emploi)
Afin de vérifier l'efficacité des fins de course installés
sur les stabilisateurs, procéder comme suit:
-
Déployer ou faire rentrer les stabilisateurs.
-
Sur l'écran de contrôle du limiteur de charge
MIDAC l'échelle des capacités de charge
admissibles doit changer.
Dans le cas contraire, contacter le Service
d'Assistance Technique TEREXLIFT.
Code 57.0009.0491
C
B
GTH-4518ER - GTH-4020ER - GTH-6025ER
AVERTISSEMENT
Si le fin de course est défectueux ou que
le le levier est déformé, remplacer la pièce
immédiatement.
Extensomètre stabilisateurs
et en cas d'une capacité de charge anormale)
Pour vérifier le fonctionnement des extensomètres
installés sur les stabilisateurs, respecter les
instructions suivantes:
-
Au moyen d'une clé Allen, desserrer les 4 vis de
fixation du couvercle de protection.
-
Oter le couvercle et vérifier visuellement l'intégrité
du câble.
Au cas où le câble serait endommagé, contacter le
Service d'Assistance Technique TEREXLIFT.
Si l'extensomètre est en panne, un message
d'erreur s'affiche.
Au cas où le câble de l'extensomètre serait cassé,
la machine ne détecte pas le déploiement du
télescope du stabilisateur (même s'il est déployé)
et, en conséquence, n'adapte pas l'échelle des
capacités de charge autorisées.
A
C
B
Mode d'emploi
Entretien
(toutes les 40 heures
A
103
